開槽沉頭木螺釘 [Table 2] ASME/ANSI B 18.6.1 (T2) - 1981 (R2016)

選擇規格尺寸點擊↓

0# 0.060

1# 0.073

2# 0.086

3# 0.099

4# 0.112

5# 0.125

6# 0.138

7# 0.151

8# 0.164

9# 0.177

10# 0.190

12# 0.216

14# 0.242

16# 0.268

18# 0.294

20# 0.320

24# 0.372

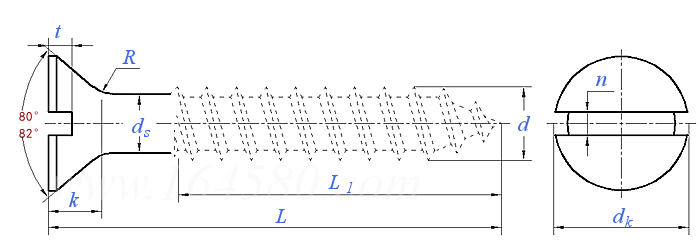

ASME/ANSI B 18.6.1 (T2) - 1981 (R2016) 開槽沉頭木螺釘 [Table 2]

尺寸單位: inch

美标ASME/ANSI B18.6.1 (T2) - 1981 (R2016) 開槽沉頭木螺釘 [Table 2]

掃一掃分享

公差

螺紋規格

0#
0.060

1#
0.073

2#
0.086

3#
0.099

4#
0.112

5#
0.125

6#
0.138

7#
0.151

8#
0.164

PP
d	最大值
d	最小值
d_k	最大值
d_k	最小值
k	參考
n	最大值
n	最小值
t	最大值
t	最小值
R	最大值

32	28	26	24	22	20	18	16	15
0.064	0.077	0.090	0.103	0.116	0.129	0.142	0.155	0.168
0.053	0.066	0.079	0.092	0.105	0.118	0.131	0.144	0.157
0.119	0.146	0.172	0.199	0.225	0.252	0.279	0.305	0.332
0.099	0.123	0.147	0.171	0.195	0.220	0.244	0.268	0.292
0.035	0.043	0.051	0.059	0.067	0.075	0.083	0.091	0.100
0.023	0.026	0.031	0.035	0.039	0.043	0.048	0.048	0.054
0.016	0.019	0.023	0.027	0.031	0.035	0.039	0.039	0.045
0.015	0.019	0.023	0.027	0.030	0.034	0.038	0.041	0.045
0.010	0.012	0.015	0.017	0.020	0.022	0.024	0.027	0.029
0.031	0.031	0.031	0.031	0.031	0.062	0.062	0.062	0.062

螺紋規格

9#
0.177

10#
0.190

12#
0.216

14#
0.242

16#
0.268

18#
0.294

20#
0.320

24#
0.372

PP
d	最大值
d	最小值
d_k	最大值
d_k	最小值
k	參考
n	最大值
n	最小值
t	最大值
t	最小值
R	最大值

14	13	11	10	9	8	8	7
0.181	0.194	0.220	0.246	0.272	0.298	0.324	0.376
0.170	0.183	0.209	0.235	0.261	0.287	0.313	0.365
0.358	0.385	0.438	0.507	0.544	0.635	0.650	0.762
0.316	0.340	0.389	0.452	0.485	0.568	0.582	0.685
0.108	0.116	0.132	0.153	0.164	0.191	0.196	0.230
0.054	0.060	0.067	0.075	0.075	0.084	0.084	0.094
0.045	0.050	0.056	0.064	0.064	0.072	0.072	0.081
0.049	0.053	0.060	0.070	0.075	0.083	0.090	0.106
0.032	0.034	0.039	0.046	0.049	0.054	0.059	0.070
0.062	0.062	0.062	0.093	0.093	0.093	0.093	0.093

①,1.如果以小數表示标稱尺寸，則應省略小數前的零。 2.每英寸螺紋數的最大允許偏差應為相應螺釘尺寸表中螺紋數的正負10%。 3.切割螺紋型螺釘通常為所有螺釘長度提供單導程螺紋。 4.軋制螺紋型螺釘可由制造商選擇配備單導程或雙導程螺紋，但是，如果螺釘的标稱長度短于基本螺釘直徑的4倍，則首選單導程螺紋。尖端應鋒利，但不允許因螺紋滾壓而将多餘材料擠出尖端之外。有關其他要求，請參閱标準原件中的“General Data”。
②,切削螺紋螺釘：具有切割螺紋的木螺釘上的螺紋長度L1應相當于螺釘公稱長度L的三分之二左右。
③,滾壓螺紋螺釘：滾壓螺紋木螺釘的螺紋長度L1應至少等于基本螺釘直徑d的四倍或公稱螺釘長度L的三分之二，以較大者為準。公稱長度太短而無法容納最小螺紋長度的螺釘應具有盡可能靠近螺釘頭下側的螺紋。

替代列表

ASME/ANSI B 18.6.1T2 - 1997 ASME/ANSI B 18.6.1T2 - 1981(R2016)

采用标準

ASME/ANSI B 18.6.1 (T1) - 1981 (R2016)

木螺釘螺紋及杆徑 [Table 1]

引用參考

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 193 - 2003

普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)

注：技術數據僅供參考，請以官方原件為準！
