開槽沉頭木螺釘 Table 1 BS 1210 - 1963

☆ 收藏

選擇規格尺寸 點擊↓

0#

1#

2#

3#

4#

5#

6#

7#

8#

9#

10#

12#

14#

16#

18#

20#

24#

28#

32#


尺寸單位: inch
英标BS 1210 - 1963 BS1210 1210BS 開槽沉頭木螺釘 Table 1
在線制圖

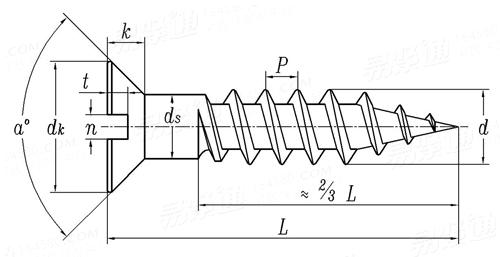

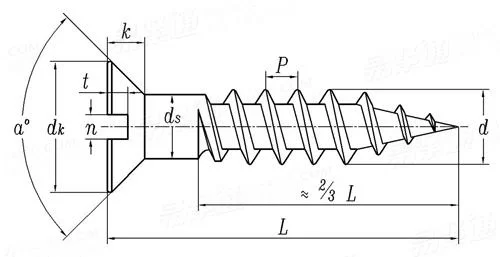

BS 1210 - 1963 開槽沉頭木螺釘 Table 1
掃一掃分享
公差
螺紋規格
d
0# 1# 2# 3# 4# 5# 6# 7# 8# 9#
ds 最大值
最小值
dk 最大值
最小值
k 最大值
n 最大值
最小值
t 公稱
0.061 0.073 0.085 0.097 0.113 0.127 0.141 0.155 0.169 0.183
0.058 0.067 0.078 0.09 0.104 0.117 0.131 0.145 0.159 0.173
0.12 0.14 0.164 0.188 0.216 0.244 0.272 0.3 0.328 0.356
0.114 0.133 0.156 0.179 0.205 0.232 0.258 0.285 0.312 0.338
0.035 0.041 0.048 0.055 0.064 0.073 0.082 0.091 0.1 0.109
0.023 0.028 0.033 0.038 0.04 0.045 0.05 0.05 0.055 0.055
0.016 0.021 0.026 0.03 0.032 0.035 0.04 0.04 0.045 0.045
0.017 0.019 0.021 0.024 0.026 0.032 0.036 0.039 0.042 0.045
螺紋規格
d
10# 12# 14# 16# 18# 20# 24# 28# 32#
ds 最大值
最小值
dk 最大值
最小值
k 最大值
n 最大值
最小值
t 公稱
0.197 0.225 0.253 0.281 0.309 0.337 0.393 0.449 0.505
0.186 0.212 0.238 0.266 0.294 0.322 0.378 0.434 0.490
0.384 0.44 0.496 0.552 0.608 0.664 0.776 0.888 1
0.365 0.418 0.472 0.524 0.578 0.631 0.737 0.844 0.95
0.117 0.135 0.153 0.170 0.188 0.205 0.241 0.276 0.31
0.06 0.065 0.075 0.075 0.085 0.085 0.095 0.105 0.105
0.05 0.055 0.065 0.065 0.075 0.075 0.085 0.095 0.095
0.047 0.053 0.058 0.069 0.074 0.079 0.09 0.101 0.112
①,a°=87° ~ 90°
