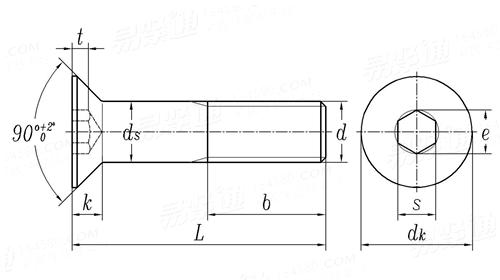

内六角沉頭螺釘 Q 250

選擇規格尺寸點擊↓

M10

M12

(M14)

M16

M20

括号内尺寸為非優選

尺寸單位: mm

掃一掃分享

單重計算公差

螺紋規格
d

M10

M12

(M14)

M16

M20

P	螺距
b	參考
d_k	最大值	理論
		實際
d_s	最大值
	最小值
e	最小值
k	最大值
s	公稱
	最大值
	最小值
t	最小值
最小拉力載荷(N)	8.8
	10.9

1	1.25	1.5	1.75	2	2	2.5
24	28	32	36	40	44	52
13.44	17.92	22.40	26.88	30.8	33.60	40.32
11.34	15.24	19.22	23.12	26.52	29.01	36.05
6	8	10	12	14	16	20
5.82	7.78	9.78	11.73	13.73	15.73	19.67
4.583	5.723	6.863	9.149	11.429	11.429	13.716
3.72	4.96	6.2	7.44	8.4	8.8	10.16
4	5	6	8	10	10	12
4.095	5.140	6.140	8.175	10.175	10.175	12.212
4.020	5.020	6.020	8.025	10.025	10.025	12.032
2.2	3	3.6	4.3	4.5	4.8	5.6
12900	23400	37100	53900	73600	100000	162000
16700	30500	48200	70200	96000	130000	204000

采用标準

GB /T 70.3 - 2008

内六角沉頭螺釘

技術條件和引用标準

材料

鋼

螺紋	公差
	标準
機械性能	等級^①
	标準
公差	產品等級
	标準
表面缺陷
表面處理	種類
	标準
驗收及包裝
-

GB/T 196、GB/T 197

8.8、10.9

GB/T 3098.1

GB/T 3103.1

GB/T 5779.1

① 鍍鋅鈍化；② 非電解鋅片塗層

QC/T 625

GB/T 90.1、GB/T 90.2

① 由于頭部結構的原因，該螺釘可能達不到8.8和10.9級的最小拉力載荷(GB/T 3098.1,B類試驗項目)。但這些螺釘仍符合GB/T 3098.1規定的材料和其他性能要求。此外，将螺釘頭支承在墊圈(錐形支承面)上，并按 GB/T 3098.1規定的試驗裝夾方式，對螺釘實物進行拉力試驗，當載荷達到最小拉力載荷時，不得斷裂。繼續加載，直至拉斷，斷裂可以發生在螺紋部分、頭部、杆部或頭-杆交接處。

引用參考

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 193 - 2003

普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)

注：技術數據僅供參考，請以官方原件為準！
