首頁 產品與标準 ASME B 18.3 - 2012 内六角沉頭螺釘 [Table 8] (ASTM F835 / F879)

内六角沉頭螺釘 [Table 8] (ASTM F835 / F879) ASME B 18.3 - 2012

選擇規格尺寸 點擊↓

0#

1#

2#

3#

4#

5#

6#

8#

10#

12#

1/4

5/16

3/8

7/16

1/2

5/8

3/4

7/8

1

1-1/8

1-1/4

1-3/8

1-1/2

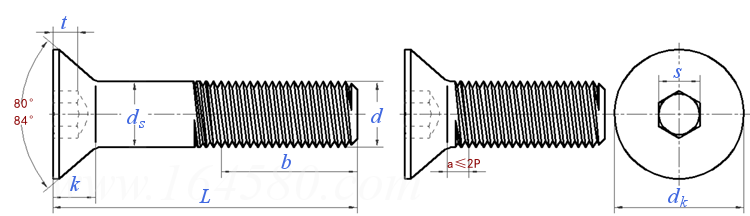

ASME B 18.3 - 2012 内六角沉頭螺釘 [Table 8] (ASTM F835 / F879)

尺寸單位: inch
美标ASME B18.3 - 2012 ASME18.3 18.3ASME 内六角沉頭螺釘 [Table 8] (ASTM F835 / F879)
模型下載
ASME B 18.3 - 2012 内六角沉頭螺釘 [Table 8] (ASTM F835 / F879)
掃一掃分享
單重計算 公差 美制螺紋極限尺寸 米/英制螺紋對照 螺紋直徑與受力截面積 最小破壞扭矩 牌号等級
公稱直徑
d
0# 1# 2# 3# 4# 5# 6# 8# 10# 12# 1/4 5/16
d 公稱直徑
PP 粗牙/UNC
細牙/UNF
超細牙/UNEF
ds 最大值
最小值
dk 最大值
最小值
k 參考
s 公稱
公稱
t 最小值
b 最小值
α ±2°
0.06 0.073 0.086 0.099 0.112 0.125 0.138 0.164 0.19 0.2158 0.25 0.3125
- 64 56 48 40 40 32 32 24 24 20 18
80 72 64 56 48 44 40 36 32 28 28 24
- - - - - - - - - 32 32 32
0.06 0.073 0.086 0.099 0.112 0.125 0.138 0.164 0.19 0.2158 0.25 0.3125
0.0568 0.0695 0.0822 0.0949 0.1075 0.1202 0.1329 0.1585 0.184 0.2102 0.2435 0.3053
0.138 0.168 0.197 0.226 0.255 0.281 0.307 0.359 0.411 0.45 0.531 0.656
0.117 0.143 0.168 0.193 0.218 0.24 0.263 0.311 0.359 0.41 0.48 0.6
0.044 0.054 0.064 0.073 0.083 0.09 0.097 0.112 0.127 0.135 0.161 0.198
- - - 1/16 1/16 5/64 5/64 3/32 1/8 1/8 5/32 3/16
0.035 0.05 0.05 0.062 0.062 0.078 0.078 0.094 0.125 0.125 0.156 0.188
0.025 0.031 0.038 0.044 0.055 0.061 0.066 0.076 0.087 0.094 0.111 0.135
0.5 0.62 0.62 0.62 0.75 0.75 0.75 0.88 0.88 0.88 1 1.12
82° 82° 82° 82° 82° 82° 82° 82° 82° 82° 82° 82°
公稱直徑
d
3/8 7/16 1/2 5/8 3/4 7/8 1 1-1/8 1-1/4 1-3/8 1-1/2
d 公稱直徑
PP 粗牙/UNC
細牙/UNF
超細牙/UNEF
ds 最大值
最小值
dk 最大值
最小值
k 參考
s 公稱
公稱
t 最小值
b 最小值
α ±2°
0.375 0.4375 0.5 0.625 0.75 0.875 1 1.125 1.25 1.375 1.5
16 14 13 11 10 9 8 7 7 6 6
24 20 20 18 16 14 12 12 12 12 12
32 28 28 24 20 20 20 18 18 18 18
0.375 0.4375 0.5 0.625 0.75 0.875 1 1.125 1.25 1.375 1.5
0.3678 0.4294 0.4919 0.6163 0.7406 0.8647 0.9886 1.1086 1.2336 1.3568 1.4818
0.781 0.844 0.938 1.188 1.438 1.688 1.938 2.188 2.438 2.688 2.938
0.72 0.781 0.872 1.112 1.355 1.604 1.841 2.079 2.316 2.553 2.791
0.234 0.234 0.251 0.324 0.396 0.468 0.54 0.611 0.683 0.755 0.827
7/32 1/4 5/16 3/8 1/2 9/16 5/8 3/4 7/8 7/8 1
0.219 0.25 0.312 0.375 0.5 0.562 0.625 0.75 0.875 0.875 1
0.159 0.159 0.172 0.22 0.22 0.248 0.297 0.325 0.358 0.402 0.435
1.25 1.38 1.5 1.75 2 2.25 2.5 2.81 3.12 3.44 3.75
82° 82° 82° 82° 82° 82° 82° 82° 82° 82° 82°
①,材料：
a、合金鋼應符合ASTM F835
b、不鏽鋼應符合ASTM F879
