内六角沉頭螺釘 GB /T 70.3 - 2008

選擇規格尺寸 點擊↓

M3

M4

M5

M6

M8

M10

M12

(M14)

M16

M20

括号内尺寸為非優選
GB /T 70.3 - 2008 内六角沉頭螺釘

尺寸單位: mm
國标GB /T70.3 - 2008 GB70.3 70.3GB 内六角沉頭螺釘
GB /T 70.3 - 2008 内六角沉頭螺釘
掃一掃分享
千件重及價格計算 千件重 : kg x 元/kg = 元/千件
默認密度 g/cm3
公稱長度L 注:選擇後獲得 相應重量 螺紋長度
螺紋尺寸
d
M3 M4 M5 M6 M8 M10 M12 (M14) M16 M20
P 螺距
dk 理論值 最大值
實際值 最小值
ds 最大值
最小值
e 最小值
k 最大值
s 公稱
最大值
最小值
t 最小值
最小拉力載荷(N) 8.8
10.9
12.9
0.5 0.7 0.8 1 1.25 1.5 1.75 2 2 2.5
6.72 8.96 11.20 13.44 17.92 22.40 26.88 30.8 33.60 40.32
5.54 7.53 9.43 11.34 15.24 19.22 23.12 26.52 29.01 36.05
3 4 5 6 8 10 12 14 16 20
2.86 3.82 4.82 5.82 7.78 9.78 11.73 13.73 15.73 19.67
2.303 2.873 3.443 4.583 5.723 6.863 9.149 11.429 11.429 13.716
1.86 2.48 3.1 3.72 4.96 6.2 7.44 8.4 8.8 10.16
2 2.5 3 4 5 6 8 10 10 12
2.080 2.58 3.080 4.095 5.140 6.140 8.175 10.175 10.175 12.212
2.020 2.52 3.020 4.020 5.020 6.020 8.025 10.025 10.025 12.032
1.1 1.5 1.9 2.2 3 3.6 4.3 4.5 4.8 5.6
3220 5620 9080 12900 23400 37100 53900 73600 100000 162000
4180 7300 11800 16700 30500 48200 70200 96000 130000 204000
4910 8506 13800 19600 35700 56600 82400 112000 154000 239000
千件鋼制重≈kg
- - - - - - - - - -
螺紋長度b 參考
- - - - - - - - - -
①,emin=1.14smin;内六角組合量規尺寸見 GB/T 70.5。
②,GB/T 3098.1 規定值的 80%。
③,标準原件中“實際值”的标注為最大值,但曆年版本和引用标準ISO 10642中此處都為最小值,特此注明
替代列表
等效标準
國标 GB 國際 ISO 德标 DIN 意大利 UNI
GB /T 70.3
ISO 10642
DIN EN ISO 10642
UNI 5933
以上有部分标準可能為近似等效,如有異議以标準原件為準

技術條件和引用标準

材料
通用技術條件
螺紋 公差
标準
機械性能 等級
标準
公差 產品等級
标準
表面處理
表面缺陷
驗收及包裝
-
GB/T 16938
12.9級:5g 6g ; 其他等級:6g
GB/T 196 、GB/T 197
8.8、10.9、12.9
GB/T 3098.1
A
GB/T 3103.1
氧化;
電鍍技術要求按GB/T 5267.1;
非電解鋅片塗層技術要求按GB/T 5267.2;
12.9級:GB/T 5779.3;其他等級:GB/T 5779.1
GB/T 90.1 、GB/T 90.2
① 由于頭部結構的原因,該螺釘可能達不到8.8、10.9和12.9級的最小拉力載荷(GB/T 3098.1,B類試驗項目)。但這些螺釘仍應符合GB/T 3098.1規定的材料和其他性能要求。此外,将螺釘頭支承在墊圈(錐形支承面)上,并按GB/T 3098.1 規定的試驗裝夾方式,對螺釘實物進行拉力試驗,當載荷達到規定的最小拉力載荷時,不得斷裂。繼續加載,直至拉斷,斷裂可以發生在螺紋部分、頭部、杆部或頭-杆交接處。

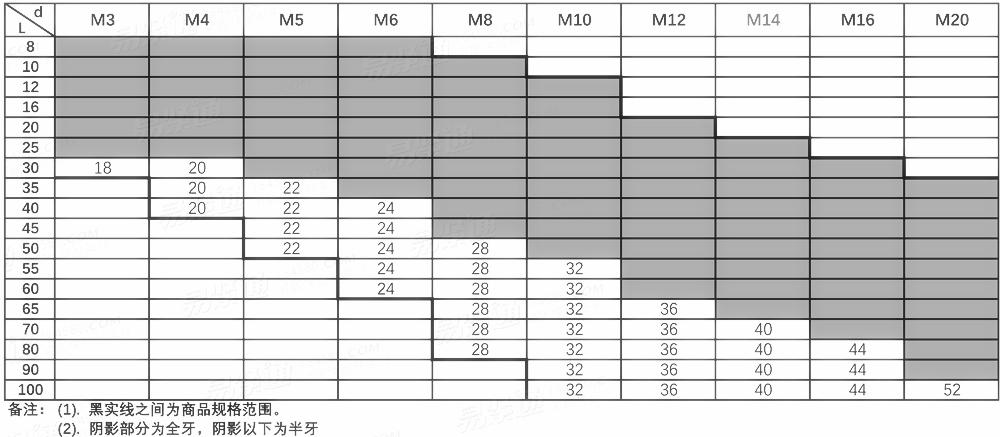

螺紋長度b與螺釘總長L關系表

注:技術數據僅供參考,請以官方原件為準!
