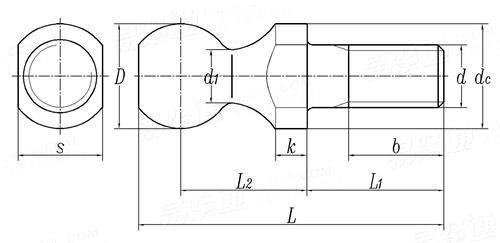

汽車用螺杆式球銷 QC /T 328 - 1999

選擇規格尺寸點擊↓

尺寸單位: mm

在線制圖

掃一掃分享

公差

公稱直徑
D

D	最大值
	最小值
L
L₂
L₁
b
d₁
d
d_c
s
k

8	10	12
7.964	9.964	11.957
26	29	34.5
11	12	14.5
12	13	15
8	9	10
4	5	6
M5	M6	M8*1
8	10	13
7	8	10
3	3	3

引用參考

GB /T 3098.25 - 2020

緊固件機械性能不鏽鋼和鎳合金緊固件選用指南

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

注：技術數據僅供參考，請以官方原件為準！
