首頁 產品與标準 DIN 71802 - 1992 球面鉸鏈和球形軸套組合

球面鉸鏈和球形軸套組合 DIN 71802 - 1992

選擇規格尺寸 點擊↓

6

8

8

10

10

13

13

16

16

19

19

同規格，其他部分尺寸不同

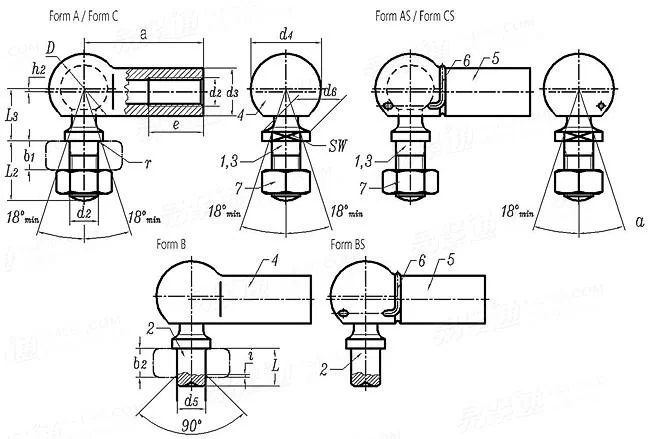

DIN 71802 - 1992 球面鉸鏈和球形軸套組合

尺寸單位: mm
德标DIN 71802 - 1992 DIN71802 71802DIN 球面鉸鏈和球形軸套組合
DIN 71802 - 1992 球面鉸鏈和球形軸套組合
掃一掃分享
公差 公制螺紋極限尺寸 米/英制螺紋對照
千件重及價格計算 千件重 : kg x 元/kg = 元/千件
默認密度 g/cm3
×

選擇材料對應密度(g/cm3)

  • 碳鋼 7.85
  • 不鏽鋼 8.1
  • 不鏽鋼 7.95
  • 不鏽鋼 7.7
  • 钛合金 4.5
  • 鋁合金 2.8
  • 銅 8.89


在此選擇或在計算頁輸入材料密度 密度表
公稱直徑
D
6 8 8 10 10 13 13 16 16 19 19
L ±0.2
a ±0.3
b1
b2
d2
d3 ±0.5
d4 ±0.5
d5 最大值
最小值
d6 最大值
最小值
e 最小值
h2 ±0.5
i
L2 ±0.3
L3 ±0.3
r 最大值
SW 最大值
最小值
α
千件重kg A,AS,C,CS
B,BS
3.5 4 7.5 4.5 8 5 10 6 13 12 18
22 22 22 25 25 30 30 35 35 45 45
- 5 5 6 6 8 8 10 10 14 14
2 2.5 5 3 6 3.5 8 4 10 8 14
M4 M5 M5 M6 M6 M8 M8 M10 M10 M14*1.5 M14*1.5
7 8 8 10 10 13 13 16 16 22 22
10.6 12.8 12.8 14.8 14.8 19.3 19.3 24 24 30 30
4 5 5 6 6 8 8 10 10 14 14
3.925 4.925 4.925 5.925 5.925 7.91 7.91 9.91 9.91 13.89 13.89
6 8 8 10 10 13 13 16 16 19 19
5.7 7.64 7.64 9.64 9.64 12.57 12.57 15.57 15.57 18.48 18.48
10.2 10.2 10.2 11.5 11.5 14 14 15.5 15.5 21.5 21.5
0.3 0.65 0.65 0.7 0.7 1.15 1.15 1.15 1.15 0.5 0.5
1 1 1 1 1 1.5 1.5 1.5 1.5 2.5 2.5
- 10.2 10.2 12.5 12.5 16.5 16.5 20 20 28 28
8.5 9 9 11 11 13 13 16 16 20 20
0.2 0.2 0.2 0.3 0.3 0.5 0.5 0.5 0.5 0.8 0.8
- 7 7 8 8 11 11 13 13 16 16
- 6.64 6.64 7.64 7.64 10.57 10.57 12.57 12.57 15.57 15.57
- 10° 10° 15° 15° 15° 15° 15° 15° 15° 15°
- 15.2 15.2 25.2 25.2 53.1 53.1 103.8 103.8 220.9 220.9
9.2 12.85 13.35 21.3 22 43.1 45 82.3 86.6 181 188.7

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
注：技術數據僅供參考，請以官方原件為準！
