球面鉸鏈 DIN 71803 - 1988

選擇規格尺寸 點擊↓

6

8

8

10

10

13

13

16

16

19

19

同規格，其他部分尺寸不同

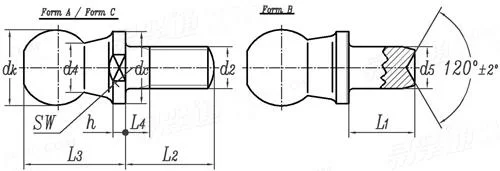

DIN 71803 - 1988 球面鉸鏈

尺寸單位: mm
德标DIN 71803 - 1988 DIN71803 71803DIN 球面鉸鏈
模型下載
DIN 71803 - 1988 球面鉸鏈
掃一掃分享
公差 公制螺紋極限尺寸 米/英制螺紋對照 螺紋直徑與受力截面積 毛坯直徑
千件重及價格計算 千件重 : kg x 元/kg = 元/千件
默認密度 g/cm3
×

選擇材料對應密度(g/cm3)

  • 碳鋼 7.85
  • 不鏽鋼 8.1
  • 不鏽鋼 7.95
  • 不鏽鋼 7.7
  • 钛合金 4.5
  • 鋁合金 2.8
  • 銅 8.89


在此選擇或在計算頁輸入材料密度 密度表
規格
6 8 8 10 10 13 13 16 16 19 19
dk 最大值
最小值
L1 公稱
最大值
最小值
h 最大值
最小值
d2
dc 最大值
最小值
d4 公稱
最大值
最小值
d5 最大值
最小值
L2 公稱
最大值
最小值
L3 公稱
最大值
最小值
L4 最大值
SW 适用C
千件重kg A,C型
B型
6 8 8 10 10 13 13 16 16 19 19
5.97 7.964 7.964 9.964 9.964 12.957 12.957 15.957 15.957 18.948 18.948
3.5 4 7.5 4.5 8 5 10 6 13 12 18
3.7 4.2 7.7 4.7 8.2 5.2 10.2 6.2 13.2 12.2 18.2
3.3 3.8 7.3 4.3 7.8 4.8 9.8 5.8 12.8 11.8 17.8
2.4 2.4 2.4 2.6 2.6 2.8 2.8 3.1 3.1 3.4 3.4
2 2 2 2.2 2.2 2.4 2.4 2.7 2.7 3 3
- M5 M5 M6 M6 M8 M8 M10 M10 M14X1.5 M14X1.5
6 8 8 10 10 13 13 16 16 19 19
5.7 7.64 7.64 9.64 9.64 12.57 12.57 15.57 15.57 18.48 18.48
3 4 4 5 5 6.5 6.5 8 8 10 10
3.2 4.2 4.2 5.2 5.2 6.7 6.7 8.2 8.2 10.2 10.2
2.8 3.8 3.8 4.8 4.8 6.3 6.3 7.8 7.8 9.8 9.8
4 5 5 6 6 8 8 10 10 14 14
3.925 4.925 4.925 5.925 5.925 7.91 7.91 9.91 9.91 13.89 13.89
- 10.2 10.2 12.5 12.5 16.5 16.5 20 20 28 28
- 10.5 10.5 12.8 12.8 16.8 16.8 20.3 20.3 28.3 28.3
- 9.9 9.9 12.2 12.2 16.2 16.2 19.7 19.7 27.7 27.7
9.2 12.5 12.5 15.5 15.5 18.5 18.5 23 23 28.5 28.5
9.5 12.8 12.8 15.8 15.8 18.8 18.8 23.3 23.3 28.8 28.8
8.9 12.2 12.2 15.2 15.2 18.2 18.2 22.7 22.7 28.2 28.2
- 4 4 4 4 5.3 5.3 7.3 7.3 10.8 10.8
- 7 7 8 8 11 11 13 13 16 16
- 4.55 4.55 8.5 8.5 17.7 17.7 35.1 35.1 71.2 71.2
1.9 3.85 4.35 7.1 7.8 14.2 16 23.5 29.6 56.2 63.7

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
注：技術數據僅供參考，請以官方原件為準！
