首頁 產品與标準 DIN 71805 - 1990 角形頭，球形軸套，保險環

角形頭，球形軸套，保險環 DIN 71805 - 1990

選擇規格尺寸 點擊↓

6

8

10

13

16

19

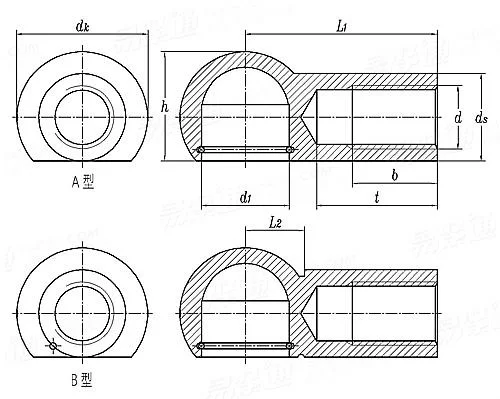

DIN 71805 - 1990 角形頭，球形軸套，保險環

尺寸單位: mm
德标DIN 71805 - 1990 DIN71805 71805DIN 角形頭，球形軸套，保險環
DIN 71805 - 1990 角形頭，球形軸套，保險環
掃一掃分享
公差 公制螺紋極限尺寸 米/英制螺紋對照
千件重及價格計算 千件重 : kg x 元/kg = 元/千件
默認密度 g/cm3
×

選擇材料對應密度(g/cm3)

  • 碳鋼 7.85
  • 不鏽鋼 8.1
  • 不鏽鋼 7.95
  • 不鏽鋼 7.7
  • 钛合金 4.5
  • 鋁合金 2.8
  • 銅 8.89


在此選擇或在計算頁輸入材料密度 密度表
規格
6 8 10 13 16 19
d1
L1 公稱
最大值
最小值
d
ds 公稱
最大值
最小值
dk 公稱
最大值
最小值
b 最小值
h 公稱
最大值
最小值
t 最大值
L2 公稱
最大值
最小值
千件重kg A型
B型
6 8 10 13 16 19
22 22 25 30 35 45
22.3 22.3 25.3 30.3 35.3 45.3
21.7 21.7 24.7 29.7 34.7 44.7
M4 M5 M6 M8 M10 M14
7 8 10 13 16 22
7.5 8.5 10.5 13.5 16.5 22.5
6.5 7.5 9.5 12.5 15.5 21.5
10.6 12.8 14.8 19.3 24 30
11.1 13.3 15.3 19.8 24.5 30.5
10.1 12.3 14.3 18.8 23.5 29.5
10.2 10.2 11.5 14 15.5 21.5
9 10.8 12.3 15.8 20 25
9.4 11.2 12.7 16.2 20.4 25.4
8.6 10.4 11.9 15.4 19.6 24.6
15 15 17 20 22 28
- 6.3 7 9.1 11.4 12.5
- 6.7 7.4 9.5 11.8 12.9
- 5.9 6.6 8.7 11 12.1
7.3 9 14.2 29 57 125
- 8.8 14.1 28.8 56.8 124.8

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
注：技術數據僅供參考，請以官方原件為準！
