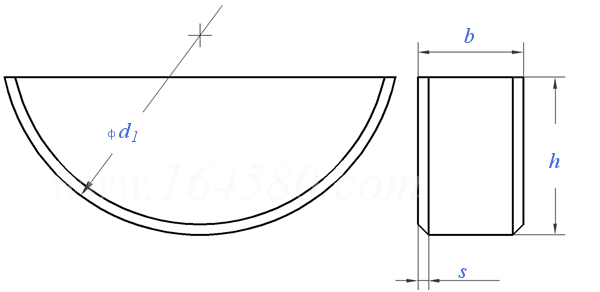

普通型半圓鍵 GB /T 1099.1 - 2003

選擇規格尺寸點擊↓

1 ×1.4×4

1.5 ×2.6×7

2 ×2.6×7

2 ×3.7×10

2.5 ×3.7×10

3 ×5×13

3 ×6.5×16

4 ×6.5×16

4 ×7.5×19

5 ×6.5×16

5 ×7.5×19

5 ×9×22

6 ×9×22

6 ×10×25

8 ×11×28

10 ×13×32

尺寸單位: mm

國标GB /T1099.1 - 2003 GB1099.1 1099.1GB 普通型半圓鍵

掃一掃分享

公差

規格

1
×1.4×4

1.5
×2.6×7

2
×2.6×7

2
×3.7×10

2.5
×3.7×10

3
×5×13

3
×6.5×16

4
×6.5×16

b	最大值=公稱
	最小值
h	最大值=公稱 (h12)
	最小值
d₁	最大值=公稱 (h12)
	最小值
s	倒圓或倒角	最小值
		最大值

1	1.5	2	2	2.5	3	3	4
0.975	1.475	1.975	1.975	2.475	2.975	2.975	3.975
1.4	2.6	2.6	3.7	3.7	5	6.5	6.5
1.3	2.5	2.5	3.58	3.58	4.88	6.35	6.35
4	7	7	10	10	13	16	16
3.88	6.85	6.85	9.85	9.85	12.82	15.82	15.82
0.16	0.16	0.16	0.16	0.16	0.16	0.16	0.25
0.25	0.25	0.25	0.25	0.25	0.25	0.25	0.40

規格

4
×7.5×19

5
×6.5×16

5
×7.5×19

5
×9×22

6
×9×22

6
×10×25

8
×11×28

10
×13×32

b	最大值=公稱
	最小值
h	最大值=公稱 (h12)
	最小值
d₁	最大值=公稱 (h12)
	最小值
s	倒圓或倒角	最小值
		最大值

4	5	5	5	6	6	8	10
3.975	4.975	4.975	4.975	5.975	5.975	7.975	9.975
7.5	6.5	7.5	9	9	10	11	13
7.35	6.35	7.35	8.85	8.85	9.85	10.82	12.82
19	16	19	22	22	25	28	32
18.79	15.82	18.79	21.79	21.79	24.79	27.79	31.75
0.25	0.25	0.25	0.25	0.25	0.25	0.40	0.40
0.40	0.40	0.40	0.40	0.40	0.40	0.60	0.60

替代列表

GB /T 1099 - 1990 GB /T 1099.1 - 2003

等效标準

國标 GB	美标 ASME/ANSI
GB /T 1099.1 非等效引用	ANSI/ASME B 18.25.2M 非等效引用

以上有部分标準可能為近似等效，如有異議以标準原件為準

工藝相關

技術條件和引用标準

材料
熱處理
技術要求
附加說明

T8 A GB 1298-77

HRC 50~55

GB 4679-84

同GB 4678.1-84

引用參考

GB /T 1172

黑色金屬硬度及強度換算值

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 193 - 2003

普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)

注：技術數據僅供參考，請以官方原件為準！
