首頁 產品與标準 GB /T 1099 - 1979 (R1990) 半圓鍵

半圓鍵 GB /T 1099 - 1979 (R1990)

選擇規格尺寸 點擊↓

1

1.5

2

2

2.5

3

3

4

4

5

5

5

6

6

8

10

同規格，其他部分尺寸不同
GB /T 1099 - 1979 (R1990) 半圓鍵

尺寸單位: mm
國标GB /T1099 - 1979 (R1990) GB1099 1099GB 半圓鍵
GB /T 1099 - 1979 (R1990) 半圓鍵
掃一掃分享
公差
千件重及價格計算 千件重 : kg x 元/kg = 元/千件
默認密度 g/cm3
×

選擇材料對應密度(g/cm3)

  • 碳鋼 7.85
  • 不鏽鋼 8.1
  • 不鏽鋼 7.95
  • 不鏽鋼 7.7
  • 钛合金 4.5
  • 鋁合金 2.8
  • 銅 8.89


在此選擇或在計算頁輸入材料密度 密度表

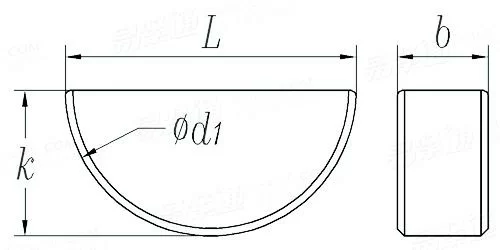

基本尺寸
b
1 1.5 2 2 2.5 3 3 4
b 最大值=公稱(h9)
最小值
k 最大值=公稱 (h11)
最小值
d1 最大值=公稱 (h12)
最小值
L ≈
千件重kg
1 1.5 2 2 2.5 3 3 4
0.975 1.475 1.975 1.975 2.475 2.975 2.975 3.97
1.4 2.6 2.6 3.7 3.7 5 6.5 6.5
1.34 2.54 2.54 3.625 3.625 4.925 6.41 6.41
4 7 7 10 10 13 16 16
3.88 6.85 6.85 9.85 9.85 12.82 15.82 15.82
3.9 6.8 6.8 9.7 9.7 12.7 15.7 15.7
0.031 0.153 0.204 0.414 0.518 1.1 1.8 2.4
基本尺寸
b
4 5 5 5 6 6 8 10
b 最大值=公稱(h9)
最小值
k 最大值=公稱 (h11)
最小值
d1 最大值=公稱 (h12)
最小值
L ≈
千件重kg
4 5 5 5 6 6 8 10
3.97 4.97 4.97 4.97 5.97 5.97 7.964 9.964
7.5 6.5 7.5 9 9 10 11 13
7.41 6.41 7.41 8.91 8.91 9.91 10.89 12.89
19 16 19 22 22 25 28 32
18.79 15.82 18.79 21.79 21.79 24.79 27.79 31.75
18.6 15.7 18.6 21.6 21.6 24.5 27.4 31.4
3.27 3.01 4.09 5.73 6.88 8.64 14.1 19.3
①,鍵槽尺寸應符合 GB 1098-1979 的規定。
②,半圓鍵的技術條件應符合 GB 1568-1979 的規定。
替代列表
GB /T 1099 - 1990 GB /T 1099.1 - 2003
等效标準
國标 GB 美标 ASME/ANSI
GB /T 1099.1
非等效引用		 ANSI/ASME B 18.25.2M
非等效引用
以上有部分标準可能為近似等效，如有異議以标準原件為準

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
