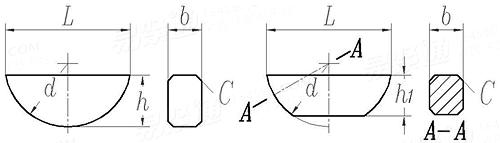

半圓鍵 JIS B 1301 (WA/WB) - 1996

選擇規格尺寸點擊↓

1 ×4

1.5 ×7

2 ×7

2 ×10

2.5 ×10

(3) ×（10）

3 ×13

3 ×16

(4) ×（13）

4 ×16

4 ×19

5 ×16

5 ×19

5 ×22

6 ×22

6 ×25

(6) ×（28）

(6) ×（32）

(7) ×（22）

(7) ×（25）

(7) ×（28）

(7) ×（32）

(7) ×（38）

(7) ×（45）

(8) ×（25）

8 ×28

(8) ×（32）

(8) ×（38）

10 ×32

(10) ×（45）

(10) ×（55）

(10) ×（65）

(12) ×（65）

(12) ×（80）

括号内尺寸為非優選

尺寸單位: mm

日标JIS B1301 (WA/WB) - 1996 JIS1301 1301J 半圓鍵

掃一掃分享

公差

規格 ^①

1
×4

1.5
×7

2
×7

2
×10

2.5
×10

(3)
×（10）

3
×13

3
×16

(4)
×（13）

4
×16

4
×19

5
×16

b	最大值
	最小值
d	最大值
	最小值
h	最大值
	最小值
h₁	公稱
	最大值
	最小值
C
L

1	1.5	2	2	2.5	3	3	3	4	4	4	5
0.975	1.475	1.975	1.975	2.475	2.975	2.975	2.975	3.97	3.97	3.97	4.97
4	7	7	10	10	10	13	16	13	16	19	16
3.88	6.85	6.85	9.85	9.85	9.9	12.82	15.82	12.9	15.82	18.79	15.82
1.4	2.6	2.6	3.7	3.7	3.7	5	6.5	5	6.5	7.5	6.5
1.34	2.54	2.54	3.625	3.625	3.625	4.925	6.41	4.925	6.41	7.41	6.41
1.1	2.1	2.1	3	3	3.55	4	5.2	4.75	5.2	6	5.2
1.2	2.2	2.2	3.1	3.1	3.65	4.2	5.4	4.95	5.4	6.2	5.4
1	2	2	2.9	2.9	3.45	3.8	5	4.55	5	5.8	5
0.16~0.25	0.16~0.25	0.16~0.25	0.16~0.25	0.16~0.25	0.16~0.25	0.16~0.25	0.16~0.25	0.16~0.25	0.25~0.40	0.25~0.40	0.25~0.40
/	/	/	/	9.6	9.6	12.6	15.7	12.6	15.7	18.5	15.7

規格 ^①

5
×19

5
×22

6
×22

6
×25

(6)
×（28）

(6)
×（32）

(7)
×（22）

(7)
×（25）

(7)
×（28）

(7)
×（32）

(7)
×（38）

(7)
×（45）

b	最大值
	最小值
d	最大值
	最小值
h	最大值
	最小值
h₁	公稱
	最大值
	最小值
C
L

5	5	6	6	6	6	7	7	7	7	7	7
4.97	4.97	5.97	5.97	5.97	5.97	6.964	6.964	6.964	6.964	6.964	6.964
19	22	22	25	28	32	22	25	28	32	38	45
18.79	21.79	21.79	24.79	27.8	31.8	21.9	24.8	27.8	31.8	37.8	44.8
7.5	9	9	10	11	13	9	10	11	13	15	16
7.41	8.91	8.91	9.91	10.89	12.89	8.91	9.91	10.89	12.89	14.89	15.89
6	7.2	7.2	8	10.6	12.5	8.5	9.5	10.6	12.5	14	15
6.2	7.4	7.4	8.2	10.8	12.7	8.7	9.7	10.8	12.7	14.2	15.2
5.8	7	7	7.8	10.4	12.3	8.3	9.3	10.4	12.3	13.8	14.8
0.25~0.40	0.25~0.40	0.25~0.40	0.25~0.40	0.25~0.40	0.25~0.40	0.25~0.40	0.25~0.40	0.25~0.40	0.25~0.40	0.25~0.40	0.25~0.40
18.5	21.6	21.6	24.4	27.3	31.4	21.6	24.4	27.3	31.4	37.1	43

規格 ^①

(8)
×（25）

8
×28

(8)
×（32）

(8)
×（38）

10
×32

(10)
×（45）

(10)
×（55）

(10)
×（65）

(12)
×（65）

(12)
×（80）

b	最大值
	最小值
d	最大值
	最小值
h	最大值
	最小值
h₁	公稱
	最大值
	最小值
C
L

8	8	8	8	10	10	10	10	12	12
7.964	7.964	7.964	7.964	9.964	9.964	9.964	9.964	11.957	11.957
25	28	32	38	32	45	55	65	65	80
24.8	27.79	31.8	37.8	31.75	44.8	54.8	64.8	64.8	79.8
10	11	13	15	13	16	17	19	19	24
9.91	10.89	12.89	14.89	12.89	15.89	16.89	18.87	18.87	23.87
9.5	8.8	12.5	14	10.4	15	16	18	18	22.4
9.7	9	12.7	14.2	10.6	15.2	16.2	18.3	18.3	22.7
9.3	8.6	12.3	13.8	10.2	14.8	15.8	17.7	17.7	22.1
0.25~0.40	0.40~0.60	0.25~0.40	0.25~0.40	0.40~0.60	0.40~0.60	0.40~0.60	0.40~0.60	0.40~0.60	0.40~0.60
24.4	27.3	31.4	37.1	31.4	43	50.8	59	59	73.3

①,f規格：b×d。
