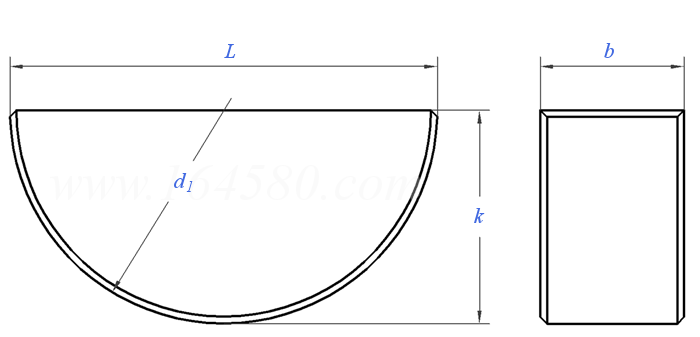

半圓鍵 DIN 6888 - 2022

選擇規格尺寸點擊↓

1.5

2.5

同規格，其他部分尺寸不同

尺寸單位: mm

掃一掃分享

公差

千件重及價格計算千件重 : kg x 元/kg = 元/千件

默認密度 g/cm³

基本尺寸
b

1.5

2.5

b	最大值
	最小值
k	最大值=公稱
	最小值
d₁	最大值=公稱
	最小值
d	軸徑	傳遞轉矩用
		定位用
L	≈
千件重kg

1	1.5	2	2	2.5	3	3	3	4	4	4	5
0.975	1.475	1.975	1.975	2.475	2.975	2.975	2.975	3.97	3.97	3.97	4.97
1.4	2.6	2.6	3.7	3.7	3.7	5	6.5	5	6.5	7.5	6.5
1.3	2.5	2.5	3.58	3.58	3.58	4.88	6.35	4.88	6.35	7.35	6.35
4	7	7	10	10	10	13	16	13	16	19	16
3.9	6.9	6.9	9.9	9.9	9.9	12.9	15.9	12.9	15.9	18.9	15.9
3~4	＞4~6	＞6~8	＞6~8	＞8~10	＞8~10	＞8~10	/	＞10~12	＞10~12	/	＞12~17
6~8	＞8~10	＞10~12	＞10~12	＞12~17	＞12~17	＞12~17	＞12~17	＞17~22	＞17~22	＞17~22	＞22~30
3.82	6.76	6.76	9.66	9.66	9.66	12.56	15.72	12.65	15.72	18.57	15.72
0.031	0.153	0.204	0.414	0.518	0.622	1.1	1.8	1.47	2.4	3.27	3.01

基本尺寸
b

b	最大值
	最小值
k	最大值=公稱
	最小值
d₁	最大值=公稱
	最小值
d	軸徑	傳遞轉矩用
		定位用
L	≈
千件重kg

5	5	6	6	6	6	8	8	8	10	10	10
4.97	4.97	5.97	5.97	5.97	5.97	7.964	7.964	7.964	9.964	9.964	9.964
7.5	9	7.5	9	10	11	9	11	13	11	13	16
7.35	8.85	7.35	8.85	9.85	10.82	8.85	10.82	12.82	10.82	12.82	15.82
19	22	19	22	25	28	22	28	32	28	32	45
18.9	21.9	18.9	21.9	24.8	27.8	21.9	27.8	31.8	27.8	31.8	44.8
＞12~17	/	＞17~22	＞17~22	＞17~22	/	＞22~30	＞22~30	/	＞30~38	＞30~38	/
＞22~30	＞22~30	＞30~38	＞30~38	＞30~38	＞30~38	38	38	38	38	38	38
18.57	21.63	18.57	21.63	24.49	27.35	21.63	27.35	31.43	27.35	31.43	43.08
4.09	5.73	4.91	6.88	8.64	10.6	9.17	14.1	19.3	17.6	24.1	39.9

替代列表

DIN 6888 - 1956 DIN 6888 - 2022

等效标準

國際 ISO	德标 DIN	意大利 UNI
ISO 3912	DIN 6888	UNI 6606

以上有部分标準可能為近似等效，如有異議以标準原件為準

引用參考

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 193 - 2003

普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)

注：技術數據僅供參考，請以官方原件為準！
