有槽蕈形頭小螺釘 CNS 9672 - 1988

選擇規格尺寸 點擊↓

M2

(M2.2)

(M2.3)

M2.5

(M2.6)

M3

(M3.5)

M4

(M4.5)

M5

M6

M8

括号内尺寸為非優選

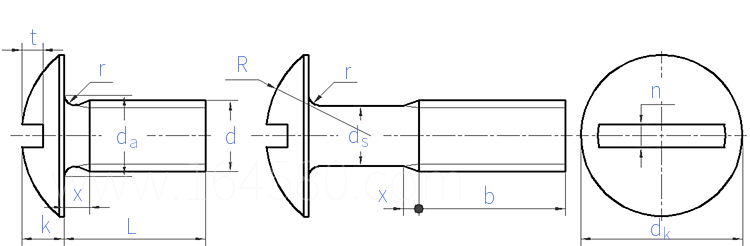

CNS  9672 - 1988 有槽蕈形頭小螺釘

尺寸單位: mm
台灣CNS 9672 - 1988 CNS9672 9672CNS 有槽蕈形頭小螺釘
CNS  9672 - 1988 有槽蕈形頭小螺釘
掃一掃分享
螺紋規格
d
M2 (M2.2) (M2.3) M2.5 (M2.6) M3 (M3.5) M4 (M4.5) M5 M6 M8
P 螺距
dk 最大值=公稱
最小值
k 公稱
最大值
最小值
n 最大值
最小值=公稱
t 公稱
最大值
最小值
b
0.4 0.45 0.4 0.45 0.45 0.5 0.6 0.7 0.75 0.8 1 1.25
4.5 5 5.2 5.7 5.9 6.9 8.1 9.4 10.6 11.8 14 17.8
4.1 4.6 4.8 5.3 5.5 6.4 7.6 8.9 10 11.2 13.3 17
1.2 1.3 1.4 1.5 1.6 1.9 2.2 2.5 2.8 3.1 3.7 4.8
1.3 1.4 1.5 1.6 1.7 2.05 2.35 2.65 2.95 3.25 3.9 5
1.1 1.2 1.3 1.4 1.5 1.75 2.05 2.35 2.65 2.95 3.5 4.6
0.75 0.75 0.75 0.95 0.95 0.95 1.15 1.15 1.15 1.4 1.4 1.8
0.6 0.6 0.6 0.8 0.8 0.8 1 1 1 1.2 1.2 1.6
0.6 0.65 0.7 0.75 0.8 0.95 1.1 1.25 1.4 1.6 1.9 2.4
0.7 0.75 0.8 0.85 0.9 1.1 1.25 1.45 1.6 1.85 2.2 2.8
0.5 0.55 0.6 0.65 0.7 0.8 0.95 1.05 1.2 1.35 1.6 2
8 10 10 12 12 12 14 16 20 20 25 30
①,ds≈螺紋中徑或螺紋大徑。
注:技術數據僅供參考,請以官方原件為準!
