開槽扁圓頭螺栓 GJB 3371 (/45~/47) - 1998

選擇規格尺寸 點擊↓

M2

M3

M4

M5

M6

M8

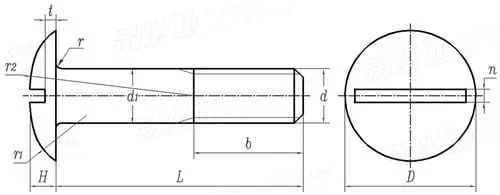

GJB 3371 (/45~/47) - 1998 開槽扁圓頭螺栓

尺寸單位: mm
軍标GJB 3371 (/45~/47) - 1998 GJB3371 3371 開槽扁圓頭螺栓
GJB 3371 (/45~/47) - 1998 開槽扁圓頭螺栓
掃一掃分享
單重計算 公差 公制螺紋極限尺寸 米/英制螺紋對照 螺紋直徑與受力截面積 最小破壞扭矩 牌号等級 毛坯直徑
千件重及價格計算 千件重 : kg x 元/kg = 元/千件
默認密度 g/cm3
×

選擇材料對應密度(g/cm3)

  • 碳鋼 7.85
  • 不鏽鋼 8.1
  • 不鏽鋼 7.95
  • 不鏽鋼 7.7
  • 钛合金 4.5
  • 鋁合金 2.8
  • 銅 8.89


在此選擇或在計算頁輸入材料密度 密度表
公稱長度L 注:選擇後獲得 相應重量
公稱直徑
d
M2 M3 M4 M5 M6 M8
P 螺距
d1 h12 最大值=公稱
最小值
H h14 最大值=公稱
最小值
D h14 最大值=公稱
最小值
b 參考
r ±0.2
r1 參考
r2 參考
n H12 最小值=公稱
最大值
t H14 最大值=公稱
最小值
0.4 0.5 0.7 0.8 1 1.25
2 3 4 5 6 8
1.9 2.9 3.88 4.88 5.88 7.85
1.3 1.6 2 2.4 2.8 3
1.05 1.35 1.75 2.15 2.55 2.75
5 8 10 12 14 18
4.7 7.64 9.64 11.57 13.57 17.57
5.2 7 7.5 8.5 10 11.5
0.3 0.3 0.5 0.5 0.5 0.8
2 3 4 5 6 6
6 9 12 15 20 21
0.5 0.8 1 1.2 1.5 1.5
0.6 0.9 1.1 1.3 1.6 1.6
0.5 0.5 0.8 1 1.2 1.4
0.75 0.75 1.05 1.25 1.45 1.65
千件鋼制重≈kg
- - - - - -
①,ML25制螺栓，光杆直徑 d1 允許等于滾制或切制螺紋前的毛坯尺寸。
②,當d1=2mm時，r不大于0.3mm。

技術條件和引用标準

材料
限用直徑
熱處理及表面處理
ML25 30CrMnSiA 1Cr17Ni2
2~8mm 4~8mm 5~8mm
鍍鋅鈍化 熱處理：σb=1100~1280MPa
表面處理：鍍鋅鈍化		 熱處理：σb=1100~1280MPa
表面處理：鈍化

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
GB /T 3106 - 2016
緊固件 - 螺栓、螺釘和螺柱 - 公稱長度和螺紋長度 (ISO 888:2012, MOD)
GB /T 12603 - 2005
金屬熱處理工藝分類及代号
GB /T 3 - 1997
普通螺紋收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)
GB /T 5779.1 - 2000
緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 一般要求
GB /T 5779.3 - 2000
緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 特殊要求
GB /T 3103.1 - 2002
緊固件公差（螺栓、螺柱、螺釘和螺母）
GB /T 34632 - 2017
統一螺紋搓制和滾制前的毛坯直徑
GB /T 18685 - 2017
普通螺紋搓制和滾制前的毛坯直徑
GB /T 3105 - 2002
普通螺栓和螺釘 - 頭下圓角半徑
GB /T 197 - 2018
普通螺紋 公差
注：技術數據僅供參考，請以官方原件為準！
