首頁 產品與标準 DIN 2510-7 (D / E) - 1971 腰狀杆螺柱連接副 受力套管 D型 / E型

腰狀杆螺柱連接副 受力套管 D型 / E型 DIN 2510-7 (D / E) - 1971

選擇規格尺寸 點擊↓

21

26

31

35

40

45

49

53.5

58.5

63.5

68.5

73.5

78.5

83.5

93.5

105

115

130

146

160

(176)

184

204

(220)

238

(250)

270

括号内尺寸為非優選

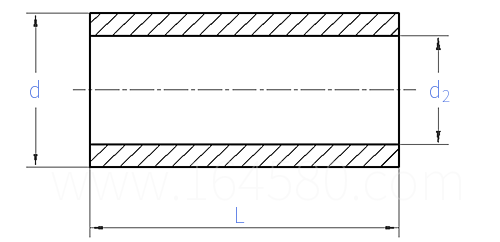

DIN 2510-7 (D / E) - 1971 腰狀杆螺柱連接副 受力套管 D型 / E型

尺寸單位: mm
德标DIN 2510-7 (D / E) - 1971 DIN2510-7 25 腰狀杆螺柱連接副 受力套管 D型 / E型
DIN 2510-7 (D / E) - 1971 腰狀杆螺柱連接副 受力套管 D型 / E型
掃一掃分享
單重計算 公差
千件重及價格計算 千件重 : kg x 元/kg = 元/千件
默認密度 g/cm3
×

選擇材料對應密度(g/cm3)

  • 碳鋼 7.85
  • 不鏽鋼 8.1
  • 不鏽鋼 7.95
  • 不鏽鋼 7.7
  • 钛合金 4.5
  • 鋁合金 2.8
  • 銅 8.89


在此選擇或在計算頁輸入材料密度 密度表
公稱直徑
d ①
21 26 31 35 40 45 49 53.5 58.5 63.5 68.5 73.5 78.5 83.5
d2 D型
E型
安裝螺釘規格
千件重(鋼制)≈kg D型
E型
15 19 23 27 31 34 37 40 43 46 50 54 58 64
13 17 21 25 28 31 34 37 40 43 46 49 53 57
M 12 M 16 M 20 M 24 M 27 M 30 M 33 M 36 M 39 M 42 M 45 M 48 M 52 M 56
1.33 1.91 2.74 3.06 3.85 5.37 5.70 7.70 9.70 13.00 13.50 15.60 17.20 17.60
1.68 2.36 3.28 3.70 5.03 6.50 7.70 9.20 11.20 14.60 15.90 18.50 20.20 22.80
公稱直徑
d ①
93.5 105 115 130 146 160 (176) 184 204 (220) 238 (250) 270
d2 D型
E型
安裝螺釘規格
千件重(鋼制)≈kg D型
E型
72 80 88 98 108 120 130 135 150 160 175 181 197
65 73 81 91 101 111 121 126 141 151 161 171 181
M64 M 72 x 6 M80 x 6 M 90 x 6 M 100 x 6 M 110 x 6 M 120 x 6 M 125 x 8 M 140 x 8 M 150 x 8 M 160 x 8 M 170 x 8 M 180 x 8
21.80 28.50 33.80 45.00 59.00 69.00 87.00 96.00 118.00 141.00 160.00 183.00 210.00
27.80 35.10 41.00 53.00 69.00 82.00 101.00 111.00 134.00 158.00 189.00 205.00 247.00
①,D型 用于通過螺母定心
E型 用于通過螺紋大徑定心

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
注：技術數據僅供參考，請以官方原件為準！
