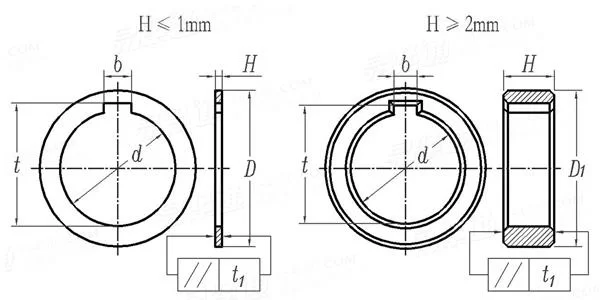

調整墊圈 JB /T 3411.112 - 1999

選擇規格尺寸點擊↓

100

尺寸單位: mm

機械行業JB /T3411.112 - 1999 JB3411.112 3411 調整墊圈

掃一掃分享

公差

公稱直徑
d

100

d	最大值
	最小值
D	最大值
	最小值
D₁	最大值
	最小值
b	公稱
	最大值
	最小值
t	最大值
	最小值
t₁

16.205	22.24	27.24	32.28	40.28	50.29	60.33	80.34	100.39
16.095	22.11	27.11	32.12	40.12	50.13	60.14	80.15	100.17
26	33	40	46	54	68	83	-	-
25.87	32.84	39.84	45.84	53.81	67.81	82.78	-	-
27	34	41	47	55	69	84	109	134
26.87	33.84	40.84	46.84	54.81	68.81	83.78	108.78	133.75
4	6	7	8	10	12	14	18	25
4.145	6.145	7.17	8.17	10.17	12.205	14.205	18.205	25.24
4.07	6.07	7.08	8.08	10.08	12.095	14.095	18.095	25.11
17.8	24.2	30	35	43.7	53.7	64.4	85.7	107.2
17.7	24.1	29.8	34.8	43.5	53.5	64.2	85.5	107
0.004	0.004	0.004	0.004	0.004	0.005	0.005	0.005	0.006

技術條件和引用标準

材料

引用參考

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 193 - 2003

普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)

GB /T 3103.3 - 2020

緊固件公差平墊圈

注：技術數據僅供參考，請以官方原件為準！
