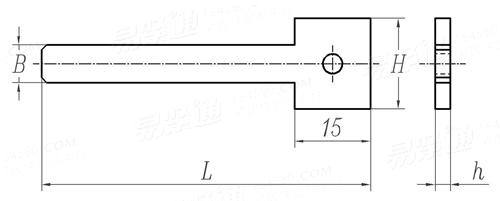

鍵槽拉削用墊圈 JB /T 3411.24 - 1999

選擇規格尺寸點擊↓

0.1

0.2

0.3

0.5

0.1

0.2

0.3

0.5

0.1

0.2

0.3

0.5

0.1

0.2

0.3

0.5

0.1

0.2

0.3

0.5

0.1

0.2

0.3

0.5

2.55

0.1

0.2

0.3

0.5

2.89

0.1

0.2

0.3

0.5

3.01

0.1

0.2

0.3

0.5

2.96

0.1

0.2

0.3

0.5

2.4

4.8

0.1

0.2

0.3

0.5

2.48

4.96

0.1

0.2

0.3

0.5

2.89

5.78

0.1

0.2

0.3

0.5

1.99

2.48

3.98

4.96

5.97

7.44

7.96

尺寸單位: mm

機械行業JB /T3411.24 - 1999 JB3411.24 3411.2 鍵槽拉削用墊圈

掃一掃分享

公差

規格

0.1

0.2

0.3

0.5

0.1

0.2

0.3

0.5

h	最大值
	最小值
B	最大值
	最小值
H
L

0.1	0.2	0.3	0.5	1	2	3	0.1	0.2	0.3	0.5	1	2	3
0.095	0.195	0.295	0.495	0.995	1.995	2.995	0.095	0.195	0.295	0.495	0.995	1.995	2.995
3.5	3.5	3.5	3.5	3.5	3.5	3.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5
3.4	3.4	3.4	3.4	3.4	3.4	3.4	5.4	5.4	5.4	5.4	5.4	5.4	5.4
12	12	12	12	12	12	12	16	16	16	16	16	16	16
65	65	65	65	65	65	65	65	65	65	65	65	65	65

規格

0.1

0.2

0.3

0.5

0.1

0.2

0.3

0.5

h	最大值
	最小值
B	最大值
	最小值
H
L

0.1	0.2	0.3	0.5	1	2	3	0.1	0.2	0.3	0.5	1	2	3
0.095	0.195	0.295	0.495	0.995	1.995	2.995	0.095	0.195	0.295	0.495	0.995	1.995	2.995
7.5	7.5	7.5	7.5	7.5	7.5	7.5	9.5	9.5	9.5	9.5	9.5	9.5	9.5
7.4	7.4	7.4	7.4	7.4	7.4	7.4	9.4	9.4	9.4	9.4	9.4	9.4	9.4
18	18	18	18	18	18	18	20	20	20	20	20	20	20
65	65	65	65	65	65	65	95	95	95	95	95	95	95

規格

0.1

0.2

0.3

0.5

0.1

0.2

0.3

0.5

2.55 ^①

h	最大值
	最小值
B	最大值
	最小值
H
L

0.1	0.2	0.3	0.5	1	2	3	0.1	0.2	0.3	0.5	1	2	2.55
0.095	0.195	0.295	0.495	0.995	1.995	2.995	0.095	0.195	0.295	0.495	0.995	1.995	0.005
11.5	11.5	11.5	11.5	11.5	11.5	11.5	13.5	13.5	13.5	13.5	13.5	13.5	13.5
11.4	11.4	11.4	11.4	11.4	11.4	11.4	13.4	13.4	13.4	13.4	13.4	13.4	13.4
22	22	22	22	22	22	22	24	24	24	24	24	24	24
95	95	95	95	95	95	95	200	200	200	200	200	200	200

規格

0.1

0.2

0.3

0.5

2.89 ^①

0.1

0.2

0.3

0.5

h	最大值
	最小值
B	最大值
	最小值
H
L

3	0.1	0.2	0.3	0.5	1	2	2.89	3	0.1	0.2	0.3	0.5	1
2.995	0.095	0.195	0.295	0.495	0.995	1.995	0.005	2.995	0.095	0.195	0.295	0.495	0.995
13.5	15.5	15.5	15.5	15.5	15.5	15.5	15.5	15.5	17.5	17.5	17.5	17.5	17.5
13.4	15.4	15.4	15.4	15.4	15.4	15.4	15.4	15.4	17.4	17.4	17.4	17.4	17.4
24	26	26	26	26	26	26	26	26	28	28	28	28	28
200	200	200	200	200	200	200	200	200	200	200	200	200	200

規格

3.01 ^①

0.1

0.2

0.3

0.5

2.96 ^①

0.1

0.2

0.3

0.5

h	最大值
	最小值
B	最大值
	最小值
H
L

2	3.01	0.1	0.2	0.3	0.5	1	2	2.96	3	0.1	0.2	0.3	0.5
1.995	0.005	0.095	0.195	0.295	0.495	0.995	1.995	0.005	2.995	0.095	0.195	0.295	0.495
17.5	17.5	19.5	19.5	19.5	19.5	19.5	19.5	19.5	19.5	21.5	21.5	21.5	21.5
17.4	17.4	19.4	19.4	19.4	19.4	19.4	19.4	19.4	19.4	21.4	21.4	21.4	21.4
28	28	30	30	30	30	30	30	30	30	32	32	32	32
200	200	200	200	200	200	200	200	200	200	275	275	275	275

規格

2.4 ^①

4.8 ^①

0.1

0.2

0.3

0.5

2.48 ^①

4.96 ^①

h	最大值
	最小值
B	最大值
	最小值
H
L

1	2	2.4	3	4.8	0.1	0.2	0.3	0.5	1	2	2.48	3	4.96
0.995	1.995	0.005	2.995	0.005	0.095	0.195	0.295	0.495	0.995	1.995	0.005	2.995	0.005
21.5	21.5	21.5	21.5	21.5	24.5	24.5	24.5	24.5	24.5	24.5	24.5	24.5	24.5
21.4	21.4	21.4	21.4	21.4	24.4	24.4	24.4	24.4	24.4	24.4	24.4	24.4	24.4
32	32	32	32	32	35	35	35	35	35	35	35	35	35
275	275	275	275	275	275	275	275	275	275	275	275	275	275

規格

0.1

0.2

0.3

0.5

2.89 ^①

5.78 ^①

0.1

0.2

0.3

0.5

h	最大值
	最小值
B	最大值
	最小值
H
L

0.1	0.2	0.3	0.5	1	2	2.89	3	5.78	0.1	0.2	0.3	0.5	1
0.095	0.195	0.295	0.495	0.995	1.995	0.005	2.995	0.005	0.095	0.195	0.295	0.495	0.995
27.5	27.5	27.5	27.5	27.5	27.5	27.5	27.5	27.5	31.5	31.5	31.5	31.5	31.5
27.4	27.4	27.4	27.4	27.4	27.4	27.4	27.4	27.4	31.4	31.4	31.4	31.4	31.4
38	38	38	38	38	38	38	38	38	42	42	42	42	42
275	275	275	275	275	275	275	275	275	275	275	275	275	275

規格

1.99 ^①

2.48 ^①

3.98 ^①

4.96 ^①

5.97 ^①

7.44 ^①

7.96 ^①

h	最大值
	最小值
B	最大值
	最小值
H
L

1.99	2	2.48	3	3.98	4.96	5.97	7.44	7.96
0.005	1.995	0.005	2.995	0.005	0.005	0.005	0.005	0.005
31.5	31.5	31.5	31.5	31.5	31.5	31.5	31.5	31.5
31.4	31.4	31.4	31.4	31.4	31.4	31.4	31.4	31.4
42	42	42	42	42	42	42	42	42
275	275	275	275	275	275	275	275	275

①,系與鍵槽拉刀配套的墊片。

引用參考

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 193 - 2003

普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)

GB /T 3103.3 - 2020

緊固件公差平墊圈

注：技術數據僅供參考，請以官方原件為準！
