六角頭螺釘 杆部帶孔 GJB 3372 (/1~/10) - 1998

選擇規格尺寸 點擊↓

M2.5

M3

M4

M5

M6

M8

M10

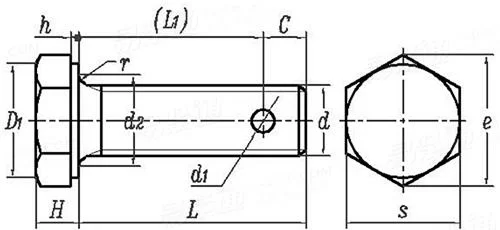

GJB 3372 (/1~/10) - 1998 六角頭螺釘 杆部帶孔

尺寸單位: mm
軍标GJB 3372 (/1~/10) - 1998 GJB3372 3372G 六角頭螺釘 杆部帶孔
GJB 3372 (/1~/10) - 1998 六角頭螺釘 杆部帶孔
掃一掃分享
單重計算 公差 公制螺紋極限尺寸 米/英制螺紋對照 螺紋直徑與受力截面積 最小破壞扭矩 牌号等級 毛坯直徑
千件重及價格計算 千件重 : kg x 元/kg = 元/千件
默認密度 g/cm3
×

選擇材料對應密度(g/cm3)

  • 碳鋼 7.85
  • 不鏽鋼 8.1
  • 不鏽鋼 7.95
  • 不鏽鋼 7.7
  • 钛合金 4.5
  • 鋁合金 2.8
  • 銅 8.89


在此選擇或在計算頁輸入材料密度 密度表
公稱長度L 注:選擇後獲得 相應重量
螺紋尺寸
d
M2.5 M3 M4 M5 M6 M8 M10
H 最大值=公稱
最小值
s 最大值=公稱
最小值
e 最小值
r ±0.2
d1 最小值=公稱
最大值
C 參考
d2 最小值
h 最大值
最小值
1.8 2 2.8 3 4 5 6
1.55 1.75 2.55 2.75 3.7 4.7 5.7
5 6 7 8 10 12 14
4.88 5.88 6.85 7.85 9.78 11.73 13.73
5.3 6.5 7.6 8.7 10.9 13.2 15.5
0.3 0.3 0.5 0.5 0.5 0.8 0.8
/ / 1 1.6 1.6 2 2.5
/ / 1.14 1.74 1.74 2.14 2.64
/ / 2.5 3 3 4 4
4.4 4.5 6.4 7.4 9.3 11.2 13.2
0.4 0.5 0.5 0.5 0.5 0.5 0.6
0.2 0.2 0.2 0.2 0.2 0.2 0.3
千件鋼制重≈kg
- - - - - - -
①,d≤M3時，r不大于0.3mm。
②,鋁合金制螺釘理論質量，表中的鋼螺釘理論質量乘以修正系數0.356。黃銅制螺釘理論質量，乘以修正系數1.1。
③,根據需要，頭部可按HB 0-9-83制保險孔。
④,其餘技術要求按通用規範 GJB 3375。

技術條件和引用标準

标準
GJB 3372/1
GJB 3372/2
GJB 3372/3
GJB 3372/4
GJB 3372/5
GJB 3372/6
GJB 3372/7
GJB 3372/8
GJB 3372/9
GJB 3372/10
限用直徑/mm 材料 熱處理MPa /
表面處理		 标記示例：d=M6、L=36mm、C=3mm
2.5～10 ML25 鍍鋅鈍化 無開口銷孔：GJB 3372/1 M6×36
有開口銷孔：GJB 3372/1 M6×36×3
4～10 38CrA σb=900~1100MPa
d≤M8 鍍鋅鈍化，d=M10 鍍镉鈍化		 無開口銷孔：GJB 3372/2 M6×36
有開口銷孔：GJB 3372/2 M6×36×3
4～10 30CrMnSiA σb=1100~1280MPa
d≤M8 鍍鋅鈍化，d=M10 鍍镉鈍化		 無開口銷孔：GJB 3372/3 M6×36
有開口銷孔：GJB 3372/3 M6×36×3
3～10 40CrNiMoA σb=1100~1280MPa
鍍镉鈍化		 無開口銷孔：GJB 3372/4 M6×36
有開口銷孔：GJB 3372/4 M6×36×3
2.5～10 1Cr17Ni2 d≥M4, σb=1100~1280MPa
鈍化		 無開口銷孔：GJB 3372/5 M6×36
有開口銷孔：GJB 3372/5 M6×36×3
3～10 1Cr18Ni9Ti / 無開口銷孔：GJB 3372/6 M6×36
有開口銷孔：GJB 3372/6 M6×36×3
5～10 GH 2132 σb≥900 無開口銷孔：GJB 3372/7 M6×36
有開口銷孔：GJB 3372/7 M6×36×3
3～10 LY8 σb≥375
陽極化		 無開口銷孔：GJB 3372/8 M6×36
有開口銷孔：GJB 3372/8 M6×36×3
2.5～6 H62 鈍化 無開口銷孔：GJB 3372/9 M6×36
有開口銷孔：GJB 3372/9 M6×36×3
5～10 1Cr11Ni2W2MoV σb=1100~1280MPa
鍍銅		 無開口銷孔：GJB 3372/10 M6×36
有開口銷孔：GJB 3372/10 M6×36×3

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
GB /T 3106 - 2016
緊固件 - 螺栓、螺釘和螺柱 - 公稱長度和螺紋長度 (ISO 888:2012, MOD)
GB /T 12603 - 2005
金屬熱處理工藝分類及代号
GB /T 3 - 1997
普通螺紋收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)
GB /T 5779.1 - 2000
緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 一般要求
GB /T 5779.3 - 2000
緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 特殊要求
GB /T 3103.1 - 2002
緊固件公差（螺栓、螺柱、螺釘和螺母）
GB /T 34632 - 2017
統一螺紋搓制和滾制前的毛坯直徑
GB /T 18685 - 2017
普通螺紋搓制和滾制前的毛坯直徑
GB /T 3105 - 2002
普通螺栓和螺釘 - 頭下圓角半徑
GB /T 197 - 2018
普通螺紋 公差
注：技術數據僅供參考，請以官方原件為準！
