首頁 產品與标準 GJB 3371 (/25~/28) - 1998 鉸鏈連接用光杆公差帶f7小六角頭螺栓

鉸鏈連接用光杆公差帶f7小六角頭螺栓 GJB 3371 (/25~/28) - 1998

選擇規格尺寸 點擊↓

M4

M5

M6

M6

M8

M8

M10

M12

M14

M14

M16

M16

M18

M20

M22

同規格，其他部分尺寸不同

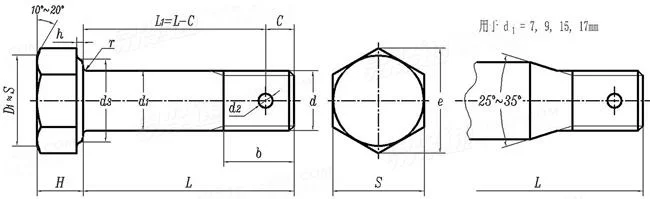

GJB 3371 (/25~/28) - 1998 鉸鏈連接用光杆公差帶f7小六角頭螺栓

尺寸單位: mm
軍标GJB 3371 (/25~/28) - 1998 GJB3371 3371 鉸鏈連接用光杆公差帶f7小六角頭螺栓
GJB 3371 (/25~/28) - 1998 鉸鏈連接用光杆公差帶f7小六角頭螺栓
掃一掃分享
單重計算 公差 公制螺紋極限尺寸 米/英制螺紋對照 螺紋直徑與受力截面積 最小破壞扭矩 牌号等級 毛坯直徑
千件重及價格計算 千件重 : kg x 元/kg = 元/千件
默認密度 g/cm3
×

選擇材料對應密度(g/cm3)

  • 碳鋼 7.85
  • 不鏽鋼 8.1
  • 不鏽鋼 7.95
  • 不鏽鋼 7.7
  • 钛合金 4.5
  • 鋁合金 2.8
  • 銅 8.89


在此選擇或在計算頁輸入材料密度 密度表
公稱長度L 注:選擇後獲得 相應重量
公稱直徑
d
M4 M5 M6 M6 M8 M8 M10 M12 M14 M14 M16 M16 M18 M20 M22
P 螺距
d1 f7 公稱
最大值
最小值
H h14 最大值=公稱
最小值
S 最大值=公稱
最小值
e 最小值
b 參考
r ±0.2
C 參考
d2 H13 最小值=公稱
最大值
h 最大值
最小值
d3 最小值
0.7 0.8 1 1 1.25 1.25 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5
4 5 6 7 8 9 10 12 14 15 16 17 18 20 22
3.99 4.99 5.99 6.987 7.987 8.987 9.987 11.984 13.984 14.984 15.984 16.984 17.984 19.98 21.98
3.978 4.978 5.978 6.972 7.972 8.972 9.972 11.966 13.966 14.966 15.966 16.966 17.966 19.959 21.959
2 2.5 2.5 2.5 3 3 4 4 4 4 4 4 5 5 6
1.75 2.25 2.25 2.25 2.75 2.75 3.7 3.7 3.7 3.7 3.7 3.7 4.7 4.7 5.7
7 8 10 10 12 12 14 17 19 19 22 22 24 27 30
6.85 7.85 9.78 9.78 11.73 11.73 13.73 16.73 18.67 18.67 21.67 21.67 23.67 26.67 29.67
7.6 8.7 10.9 10.9 13.2 13.2 15.5 18.9 21.1 21.1 24.5 24.5 26.8 30.2 33.6
5.5 6.5 6 6 6.5 6.5 8 9 10 10 11 11 12 14 15
0.5 0.5 0.5 0.5 0.8 0.8 0.8 1 1 1 1.5 1.5 1.5 1.5 2
2.5 3 3 3 4 4 4 4.5 4.5 4.5 5 5 5 5.5 6.5
1 1.6 1.6 1.6 2 2 2.5 2.5 2.5 2.5 3.2 3.2 3.2 3.2 3.2
1.14 1.74 1.74 1.74 2.14 2.14 2.64 2.64 2.64 2.64 3.38 3.38 3.38 3.38 3.38
0.5 0.5 0.5 0.5 0.5 0.5 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6
0.2 0.2 0.2 0.2 0.2 0.2 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3
6.4 7.4 9.3 9.3 11.2 11.2 13.2 16 18 18 21 21 23 26 29
千件鋼制重≈kg
- - - - - - - - - - - - - - -

技術條件和引用标準

材料
熱處理及表面處理
-
30CrMnSiA GH2132 40CrNiMoA 1Cr11Ni2W2MoV
熱處理：σb=1100~1280MPa
表面處理：d1 ≤ 8mm 鍍鋅鈍化，d1＞8mm 鍍镉鈍化		 熱處理：σb ≥ 900MPa 熱處理：σb=1100~1280MPa
表面處理：鍍镉鈍化		 熱處理：σb=1100~1280MPa
表面處理：鍍銅
标志按HB 0-3-83。
不做抗拉強度試驗。
其餘要求按通用規範 GJB 3375。

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
GB /T 3106 - 2016
緊固件 - 螺栓、螺釘和螺柱 - 公稱長度和螺紋長度 (ISO 888:2012, MOD)
GB /T 12603 - 2005
金屬熱處理工藝分類及代号
GB /T 3 - 1997
普通螺紋收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)
GB /T 5779.1 - 2000
緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 一般要求
GB /T 5779.3 - 2000
緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 特殊要求
GB /T 3103.1 - 2002
緊固件公差（螺栓、螺柱、螺釘和螺母）
GB /T 34632 - 2017
統一螺紋搓制和滾制前的毛坯直徑
GB /T 18685 - 2017
普通螺紋搓制和滾制前的毛坯直徑
GB /T 3105 - 2002
普通螺栓和螺釘 - 頭下圓角半徑
GB /T 197 - 2018
普通螺紋 公差
注：技術數據僅供參考，請以官方原件為準！
