短螺紋小六角頭螺栓 GJB 3371 (/10 ~ /18) - 1998

選擇規格尺寸 點擊↓

M5

M6

M8

M10

M12

M14

M16

M18

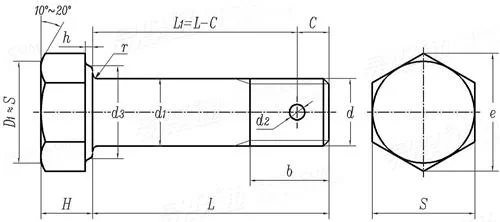

GJB  3371 (/10 ~ /18) - 1998 短螺紋小六角頭螺栓

尺寸單位: mm
軍标GJB 3371 (/10 ~ /18) - 1998 GJB3371 33 短螺紋小六角頭螺栓
GJB  3371 (/10 ~ /18) - 1998 短螺紋小六角頭螺栓
掃一掃分享
千件重及價格計算 千件重 : kg x 元/kg = 元/千件
默認密度 g/cm3
公稱長度L 注:選擇後獲得 相應重量 螺紋長度
公稱直徑
d
M5 M6 M8 M10 M12 M14 M16 M18
P 螺距
d1 h12 最大值=公稱
最小值
H h14 最大值=公稱
最小值
S h13 最大值=公稱
最小值
D 最小值
b 參考值
r ±0.2
C 參考值
d2 H13 最小值=公稱
最大值
h 最大值
最小值
d3 最小值
0.8 1 1.25 1.5 1.5 1.5 1.5 1.5
5.0 6.0 8.0 10.0 12.0 14.0 16.0 18.0
4.88 5.88 7.85 9.85 11.82 13.82 15.82 17.82
3.0 4.0 5.0 6.0 7.0 9.0 10.0 11.0
2.75 3.70 4.70 5.70 6.64 8.64 9.64 10.57
8 10 12 14 17 19 22 24
7.78 9.78 11.73 13.73 16.73 18.67 21.67 23.67
8.7 10.9 13.2 15.5 18.9 21.1 24.5 26.8
6.5 7.0 8.5 10.0 12.0 13.0 15.0 16.0
0.5 0.5 0.8 0.8 1.0 1.0 1.5 1.5
3.0 3.0 4.0 4.0 4.5 4.5 5.0 5.0
1.6 1.6 2.0 2.5 2.5 2.5 3.2 3.2
1.74 1.74 2.14 2.64 2.64 2.64 3.38 3.38
0.5 0.5 0.6 0.6 0.6 0.6 0.6 0.6
0.2 0.2 0.3 0.3 0.3 0.3 0.3 0.3
7.4 9.3 12.2 16.0 18.0 21.0 23.0 26.0
千件鋼制重≈kg
- - - - - - - -
螺紋長度b
- - - - - - - -
①,ML25、38CrA、GH2132 、鋁合金和黃銅制螺栓,光杆直徑 d1 允許等于滾制或切制螺紋前的毛坯尺寸。
②,根據需要,頭部可按 HB0-9-83 制保險孔。
③,根據需要.可以選用範圍以外較長的螺栓,當 L 超過148mm 時,其間隔取4mm。

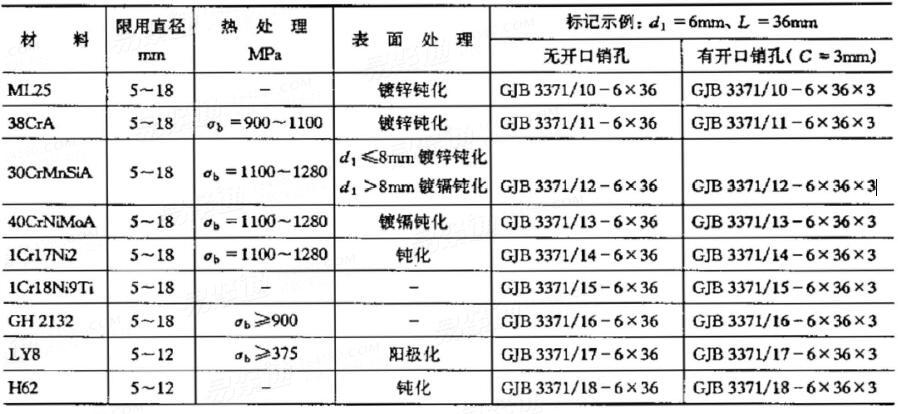

附表

注:技術數據僅供參考,請以官方原件為準!
