普通螺紋螺栓 GJB 3371 (/1~/9) - 1998

選擇規格尺寸 點擊↓

M2.5

M3

M4

M5

M6

M8

M10

M12

M14

M16

M18

M20

M22

M24

GJB 3371 (/1~/9) - 1998 普通螺紋螺栓

尺寸單位: mm
軍标GJB 3371 (/1~/9) - 1998 GJB3371 3371GJ 普通螺紋螺栓
軍标GJB 3371 (/1~/9) - 1998 GJB3371 3371GJ 普通螺紋螺栓
GJB 3371 (/1~/9) - 1998 普通螺紋螺栓
掃一掃分享
單重計算 公差 公制螺紋極限尺寸 米/英制螺紋對照 螺紋直徑與受力截面積 最小破壞扭矩 牌号等級 毛坯直徑
千件重及價格計算 千件重 : kg x 元/kg = 元/千件
默認密度 g/cm3
×

選擇材料對應密度(g/cm3)

  • 碳鋼 7.85
  • 不鏽鋼 8.1
  • 不鏽鋼 7.95
  • 不鏽鋼 7.7
  • 钛合金 4.5
  • 鋁合金 2.8
  • 銅 8.89


在此選擇或在計算頁輸入材料密度 密度表
公稱長度L 注:選擇後獲得 相應重量 螺紋長度

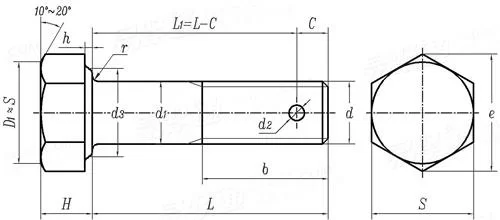

公稱直徑
d
M2.5 M3 M4 M5 M6 M8 M10 M12 M14 M16 M18 M20 M22 M24
P 螺距
d1 ① h12 最大值=公稱
最小值
H h14 最大值=公稱
最小值
S 最大值=公稱
最小值
D 最小值
b 參考值
r ±0.2
C 參考值
d2 H13 最小值=公稱
最大值
h 最大值
最小值
d3 最小值
0.45 0.5 0.7 0.8 1 1.25 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5
2.5 3.0 4.0 5.0 6.0 8.0 10.0 12.0 14.0 16.0 18.0 20.0 22.0 24.0
2.40 2.90 3.88 4.88 5.88 7.85 9.85 11.82 13.82 15.82 17.82 19.79 21.79 23.79
1.8 2.0 2.8 3.0 4.0 5.0 6.0 7.0 9.0 10.0 11.0 12.0 13.0 14.0
1.55 1.75 2.55 2.75 3.70 4.70 5.70 6.64 8.64 9.64 10.57 11.57 12.57 13.57
5 6 7 8 10 13 17 19 22 24 27 30 32 36
4.88 5.88 6.85 7.85 9.78 12.73 16.73 18.67 21.67 23.67 26.67 29.67 31.61 35.61
5.3 6.5 7.6 8.7 10.9 14.3 18.9 21.1 24.5 26.8 30.2 33.6 35.8 40.4
7.0 7.0 7.5 8.5 10.0 11.5 15.0 17.0 19.0 21.0 23.0 25.0 27.0 29.0
0.3 0.3 0.5 0.5 0.5 0.8 0.8 1.0 1.0 1.5 1.5 1.5 2.0 2.0
/ / 2.5 3.0 3.0 4.0 4.0 4.5 4.5 5.0 5.0 5.5 6.5 7.0
/ / 1.0 1.6 1.6 2.0 2.5 2.5 2.5 3.2 3.2 3.2 3.2 3.2
/ / 1.14 1.74 1.74 2.14 2.64 2.64 2.64 3.38 3.38 3.38 3.38 3.38
0.5 0.5 0.5 0.5 0.5 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6
0.2 0.2 0.2 0.2 0.2 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3
4.4 5.4 6.4 7.4 9.3 12.2 16.0 18.0 21.0 23.0 26.0 29.0 31.0 35.0
千件鋼制重≈kg
- - - - - - - - - - - - - -
螺紋長度b
- - - - - - - - - - - - - -

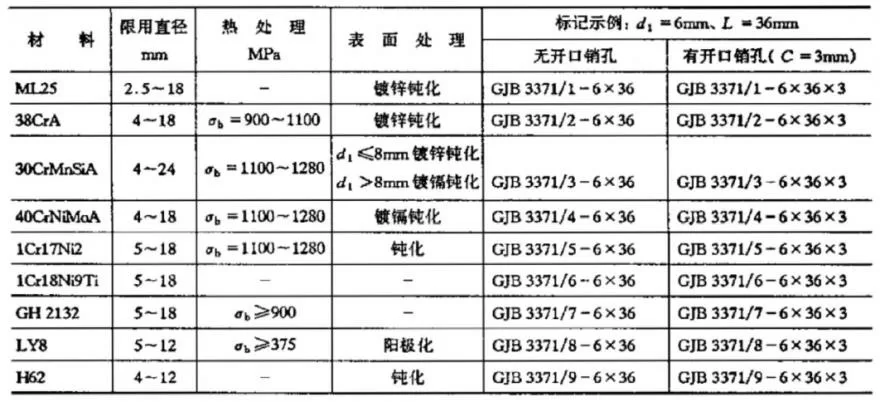

①,ML25、38CrA、GH2132 、鋁合金和黃銅制螺栓，光杆直徑 d1 允許等于滾制或切制螺紋前的毛坯尺寸。
②,根據需要，頭部可按 HB0-9-83 制保險孔。
③,根據需要．可以選用範圍以外較長的螺栓，當 L 超過148mm 時，其間隔取4mm。

附表

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
GB /T 3106 - 2016
緊固件 - 螺栓、螺釘和螺柱 - 公稱長度和螺紋長度 (ISO 888:2012, MOD)
GB /T 12603 - 2005
金屬熱處理工藝分類及代号
GB /T 3 - 1997
普通螺紋收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)
GB /T 5779.1 - 2000
緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 一般要求
GB /T 5779.3 - 2000
緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 特殊要求
GB /T 3103.1 - 2002
緊固件公差（螺栓、螺柱、螺釘和螺母）
GB /T 34632 - 2017
統一螺紋搓制和滾制前的毛坯直徑
GB /T 18685 - 2017
普通螺紋搓制和滾制前的毛坯直徑
GB /T 3105 - 2002
普通螺栓和螺釘 - 頭下圓角半徑
GB /T 197 - 2018
普通螺紋 公差
注：技術數據僅供參考，請以官方原件為準！
