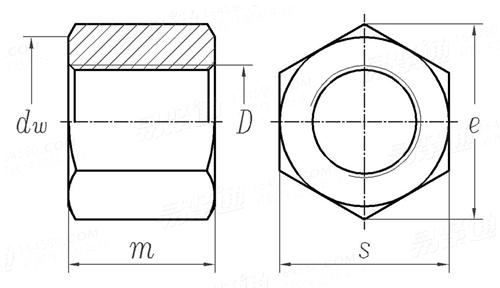

履帶式推土機 驅動輪齒用螺母 JB /T 2984.3 - 1999

☆ 收藏

選擇規格尺寸 點擊↓

12

14

16

18

20

22

24

27

30

33


尺寸單位: mm
機械行業JB /T2984.3 - 1999 JB2984.3 2984.3JB 履帶式推土機 驅動輪齒用螺母
在線制圖
JB /T 2984.3 - 1999 履帶式推土機 驅動輪齒用螺母
掃一掃分享
單重計算 公差
千件重及價格計算 千件重 : kg x 元/kg = 元/千件
默認密度 g/cm3
×

選擇材料對應密度(g/cm3)

  • 碳鋼 7.85
  • 不鏽鋼 8.1
  • 不鏽鋼 7.95
  • 不鏽鋼 7.7
  • 钛合金 4.5
  • 鋁合金 2.8
  • 銅 8.89


在此選擇或在計算頁輸入材料密度 密度表
公稱直徑
D
12 14 16 18 20 22 24 27 30 33
P 螺距
s 最大值=公稱
最小值
m 最大值=公稱
最小值
e
dw
千件重kg
1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5
19 22 24 27 30 32 36 41 46 50
19.08 22.08 24.08 27.08 30.08 33 37 42 47 51
18 20 22 24 26 28 30 32 34 36
17.42 19.3 21.3 23.3 25.3 27.3 29.16 31.16 33.16 35.16
21.9 25.4 27.7 31.2 34.6 37 41.6 47.3 53.1 57.7
18 21 23 26 29 31 34 39 44 48
30 36 46 64 84 110 142 197 262 328

技術條件和引用标準

材料 鋼号
機械性能
其他
45鋼
抗拉強度σb N/mm2 ＞1029
屈服強度σs N/mm2 ＞833
沖擊值ak J/cm2 ＞69
硬度 HRC 30~36
螺紋按 GB/T 193 規定的細牙普通螺紋， 其公差帶按 GB/T 197 規定的 6H 級。
内螺紋側面的表面粗糙度Ra值為3.2μm, 小徑的表面粗糙度不作規定。
螺母表面應進行氧化處理，塗防鏽油。
其它技術條件按GB/T 3098.2 的規定。

引用參考 (4)

GB /T 3098.25 - 2020
緊固件機械性能 不鏽鋼和鎳合金緊固件選用指南
GB /T 13914 - 2013
沖壓件尺寸公差
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 1172 - 1999
黑色金屬硬度及強度換算值
非合金鋼和低合金鋼和鑄鋼的硬度值轉換表
注：技術數據僅供參考，請以官方原件為準！
