首頁 產品與标準 JB /T 1308.9 - 2011 PN 250MP接頭螺母

PN 250MP接頭螺母 JB /T 1308.9 - 2011

選擇規格尺寸 點擊↓

3

6

10

15

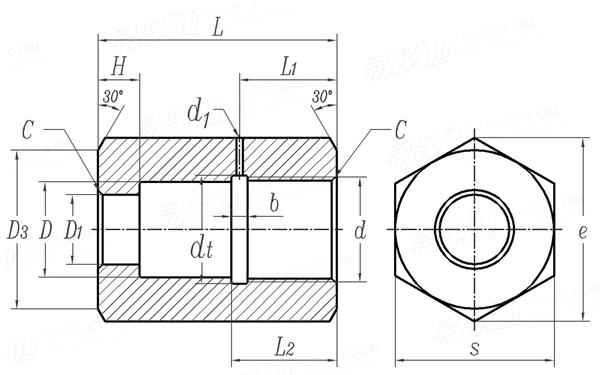

JB /T 1308.9 - 2011 PN 250MP接頭螺母

尺寸單位: mm
機械行業JB /T1308.9 - 2011 JB1308.9 1308.9JB PN 250MP接頭螺母
JB /T 1308.9 - 2011 PN 250MP接頭螺母
掃一掃分享
公差
千件重及價格計算 千件重 : kg x 元/kg = 元/千件
默認密度 g/cm3
×

選擇材料對應密度(g/cm3)

  • 碳鋼 7.85
  • 不鏽鋼 8.1
  • 不鏽鋼 7.95
  • 不鏽鋼 7.7
  • 钛合金 4.5
  • 鋁合金 2.8
  • 銅 8.89


在此選擇或在計算頁輸入材料密度 密度表
公稱通徑
3 6 10 15
d
D 最小值
最大值
D1
dt
L
H
L2
b
L1
d1
c
e
D3
s
單重≈kg
M20*1.5-6H M24*2-6H M33*2-6H M48*2-6H
16 21 30 45
16.035 21.045 30.045 45.05
12 16 22 36
20.3 24.4 33.4 48.4
45 58 75 88
7 10 13 19
25 29 33 35
3 5 5 5
23.5 26.5 30.5 32.5
1.5 2 2 3
1 1.5 1.5 1.5
31.2 41.6 57.5 80.8
25.5 34 47.5 67
27 36 50 70
0.14 0.35 0.97 1.85
替代列表
JB /T 1308.9 - 1999 JB /T 1308.9 - 2011

技術條件和引用标準

材料 牌号
力學性能
其他
接頭螺母的材料為35CrMoA，技術要求按 GB/T 3077 的規定。
抗拉強度Rm/MPa ≥883
下屈服強度ReL/MPa ≥686
伸長率A(%) ≥16
斷面收縮率 Z(%) ≥50
沖擊吸收能量K/J ≥78.4
硬度 HB 248~302
螺紋基本尺寸按GB/T 196 的規定，公差按 GB/T 197-2003 規定的 6H 級精度。
螺紋表面不應有裂紋、凹陷等影響強度的缺陷，并消除第一圈不完整的螺紋。
每個接頭螺母應在外表面規定處用鋼印打上印記，印記内容： JB/T 1308.9 規格／批号。
未注明的機械加工尺寸公差按 GB/T 1804 的規定。
螺紋部分應采取措施，以防咬傷。
接頭螺母的超聲檢測、磁粉檢測和其他技術要求按JB/T 1308.2 的規定。

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
GB /T 3 - 1997
普通螺紋收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)
GB /T 3103.1 - 2002
緊固件公差（螺栓、螺柱、螺釘和螺母）
GB 3103.2 - 1982
緊固件公差 - 用于精密機械的螺栓、螺釘和螺母
GB /T 3098.2 - 2015
緊固件機械性能 螺母 粗牙螺紋
GB /T 3098.2 - 2015
緊固件機械性能 螺母 細牙螺紋
GB /T 20330 - 2006
攻絲前鑽孔用麻花鑽直徑
GB /T 5779.2 - 2000
緊固件表面缺陷 - 螺母
GB /T 197 - 2018
普通螺紋 公差
注：技術數據僅供參考，請以官方原件為準！
