内六角凹端緊定螺釘 GB 80 - 1985

選擇規格尺寸 點擊↓

M1.6

M2

M2.5

M3

M4

M5

M6

M8

M10

M12

M16

M20

M24

括号内尺寸為非優選

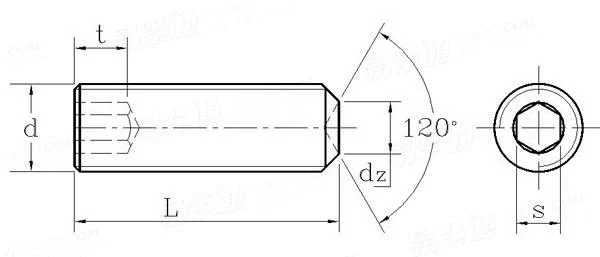

GB  80 - 1985 内六角凹端緊定螺釘

尺寸單位: mm
國标GB 80 - 1985 GB80 80GB 内六角凹端緊定螺釘
GB  80 - 1985 内六角凹端緊定螺釘
掃一掃分享
螺紋規格
d
M1.6 M2 M2.5 M3 M4 M5 M6 M8 M10 M12 M16 M20 M24
P 螺距
dz 最大值
最小值
s 公稱
最大值
最小值
t 最小值 短螺釘
長螺釘
L0 公稱
0.35 0.4 0.45 0.5 0.7 0.8 1 1.25 1.5 1.75 2 2.5 3
0.80 1.00 1.20 1.40 2.00 2.50 3.00 5.0 6.0 8.00 10.00 14.00 16.00
0.55 0.75 0.95 1.15 1.75 2.25 2.75 4.7 5.7 7.64 9.64 13.57 15.57
0.7 0.9 1.3 1.5 2 2.5 3 4 5 6 8 10 12
0.724 0.902 1.295 1.545 2.045 2.560 3.08 4.095 5.095 6.095 8.115 10.115 12.142
0.711 0.889 1.270 1.520 2.020 2.520 3.020 4.020 5.020 6.020 8.025 10.025 12.032
0.7 0.8 1.2 1.2 1.5 2 2 3 4 4.8 6.4 8 10
1.5 1.7 2 2 2.5 3 3.5 5 6 8 10 12 15
2 2.5 3 4 5 5 6 8 10 12 16 20 20
①,當L≤L0時為短螺釘;當L>L0時為長螺釘。
替代列表
等效标準
國标 GB 國際 ISO 德标 DIN
GB /T 80
ISO 4029
DIN EN ISO 4029
以上有部分标準可能為近似等效,如有異議以标準原件為準

采用标準

技術條件和引用标準

材料
不鏽鋼
螺紋 公差
标準
機械性能 等級
标準
公差 產品等級
标準
表面處理
驗收及包裝
45H 級;5g6g,其地等級:6g
GB 196-81、GB 197-81
33H、45H A2-2
GB 3098.3-82 GB 3098.6-85
A
GB 3103.1-82
① 氧化;② 鍍鋅鈍化 GB 5267-85 不經處理
GB 90-85
注:技術數據僅供參考,請以官方原件為準!
