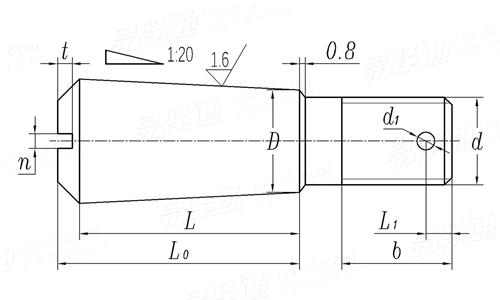

錐形螺栓 HB 1- 154 - 1983

選擇規格尺寸點擊↓

M10

M12

M14

M16

M18

M20

同規格，其他部分尺寸不同

尺寸單位: mm

掃一掃分享

公差公制螺紋極限尺寸米/英制螺紋對照螺紋直徑與受力截面積最小破壞扭矩牌号等級毛坯直徑

千件重及價格計算千件重 : kg x 元/kg = 元/千件

默認密度 g/cm³

螺紋規格
d

M10

M12

M14

M16

M18

M20

P	螺距
D
b
n	最小值
	最大值
t	最小值
	最大值
d₁
L₁	公稱
	最大值
	最小值
L₀

0.5	0.7	0.8	1	1.25	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5
4	5	6	8	10	12	14	16	18	20	22	24	26
6.0	7.0	7.5	8.5	10.5	13.0	15.0	16.0	18.5	18.5	19.5	21.5	21.5
-	-	-	-	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5
-	-	-	-	2.1	2.1	2.1	2.6	2.6	2.6	2.6	2.6	2.6
-	-	-	-	1.75	1.75	1.75	2.25	2.25	2.25	2.25	2.25	2.25
-	-	-	-	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5
-	1	1.6	1.6	2	2.5	2.5	2.5	3.2	3.2	3.2	3.2	3.2
-	2	2.5	2.5	3	3.5	3.5	3.5	4	4	4	4.5	4.5
-	2.2	2.7	2.7	3.2	3.7	3.7	3.7	4.2	4.2	4.2	4.7	4.7
-	1.8	2.3	2.3	2.8	3.3	3.3	3.3	3.8	3.8	3.8	4.3	4.3
L+1	L+1.5	L+2	L+2	L+2	L+3	L+3	L+3	L+3	L+4	L+4	L+4	L+4

千件鋼制重≈kg

替代列表

HB/QJ 1-154 - 1983 HB/QJ 1-154 - 1995

技術條件和引用标準

材料
限用直徑
熱處理
表面處理
标記示例:無開口銷孔
标記示例:有開口銷孔(L1=2.5)
其他技術條件

鋼	30CrMnSiA	1Cr17Ni2	LY12-CZ
3~18	4~20	5~18	4~20
-	σ_b =1175±100	σ_b =1175±100	-
鍍鋅鈍化	D ≤ 鍍鋅鈍化；D ＞鍍镉鈍化	鈍化	陽極化
HB 1-154 G8*36	HB 1-154-8*36	HB 1-154 F8*36	HB 1-154 LB8*36
HB 1-154 G8362.5	HB 1-154-8362.5	HB 1-154 F8362.5	HB 1-154 LB8362.5
技術條件按 HB 1-218 95。标志按 HB 0-3-83

引用參考

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 193 - 2003

普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)

GB /T 3106 - 2016

緊固件 - 螺栓、螺釘和螺柱 - 公稱長度和螺紋長度 (ISO 888:2012, MOD)

GB /T 12603 - 2005

金屬熱處理工藝分類及代号

GB /T 3 - 1997

普通螺紋收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)

GB /T 5779.1 - 2000

緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 一般要求

GB /T 5779.3 - 2000

緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 特殊要求

注：技術數據僅供參考，請以官方原件為準！
