鋸齒形(3°、30°)螺紋 第1部分:牙型


  • 4 基本牙型

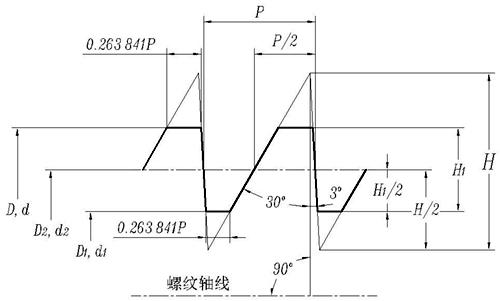

    基本牙型見圖1。圖中的粗實線代表基本牙型。

    5 基本牙型的尺寸

    基本牙型的尺寸見表1。



    圖1 基本牙型

    表1 基本牙型尺寸

    螺距

    P

    H

    1.587911P

    H/2

    0.793956P

    H1

    0.75P

    牙頂和牙底寬

    0.263841P

    2

    3.176

    1.588

    1.500

    0.528

    3

    4.764

    2.382

    2.250

    0.792

    4

    6.352

    3.176

    3.000

    1.055

    5

    7.940

    3.970

    3.750

    1.319

    6

    9.527

    4.764

    4.500

    1.583

    7

    11.115

    5.558

    5.250

    1.847

    8

    12.703

    6.352

    6.000

    2.111

    9

    14.291

    7.146

    6.750

    2.375

    10

    15.879

    7.940

    7.500

    2.638

    12

    19.055

    9.527

    9.000

    3.166

    14

    22.231

    11.115

    10.500

    3.694

    16

    25.407

    12.703

    12.000

    4.221

    18

    28.582

    14.291

    13.500

    4.749

    20

    31.758

    15.879

    15.000

    5.277

    22

    34.934

    17.467

    16.500

    5.805

    24

    38.110

    19.055

    18.000

    6.332

    28

    44.462

    22.231

    21.000

    7.388

    32

    50.813

    25.407

    24.000

    8.443

    36

    57.165

    28.582

    27.000

    9.498

    40

    63.516

    31.758

    30.000

    10.554

    44

    69.868

    34.934

    33.000

    11.609



    6 設計牙型

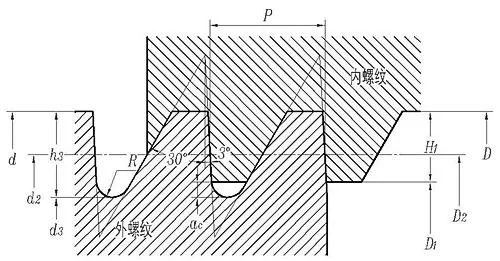

    設計牙型見圖2。圖中的粗實線代表設計牙型。



    圖2 設計牙型

    7 設計牙型的尺寸

    設計牙型的尺寸見表2。

    表2 設計牙型尺寸

    螺距

    P

    ac

    0.117767P

    h3

    0.867767P

    R

    0.124271P

    2

    0.236

    1.736

    0.249

    3

    0.353

    2.603

    0.373

    4

    0.471

    3.471

    0.497

    5

    0.589

    4.339

    0.621

    6

    0.707

    5.207

    0.746

    7

    0.824

    6.074

    0.870

    8

    0.942

    6.942

    0.994

    9

    1.060

    7.810

    1.118

    10

    1.178

    8.678

    1.243

    12

    1.413

    10.413

    1.491

    14

    1.649

    12.149

    1.740

    16

    1.884

    13.884

    1.988

    18

    2.120

    15.620

    2.237

    20

    2.355

    17.355

    2.485

    22

    2.591

    19.091

    2.734

    24

    2.826

    20.826

    2.983

    28

    3.297

    24.297

    3.480

    32

    3.769

    27.769

    3.977

    36

    4.240

    31.240

    4.474

    40

    4.711

    34.711

    4.971

    44

    5.182

    38.182

    5.468
