index
logo
30°楔形防松螺紋

  • 牙型

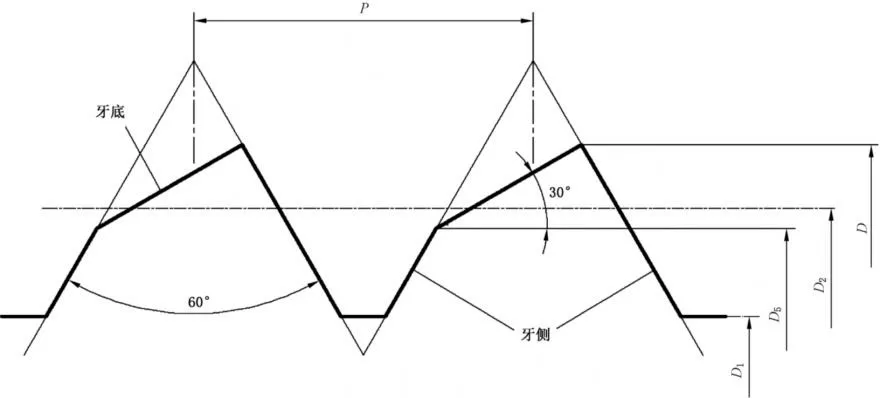

    30°楔形防松螺紋的牙型應符合下圖的規定(粗實線)。

    外螺紋有普通螺紋(M)MJ螺紋兩種,其牙型應分别符合GB/T 192GJB 3.1A的規定。


  • 公差和極限尺寸


    30°楔形防松螺紋有兩種配合公差:精密級(4H/4h)和中等級(6H/6g)

    30°楔形防松内螺紋斜面大徑和斜面小徑與其中徑具有相同的公差值(4H6H)

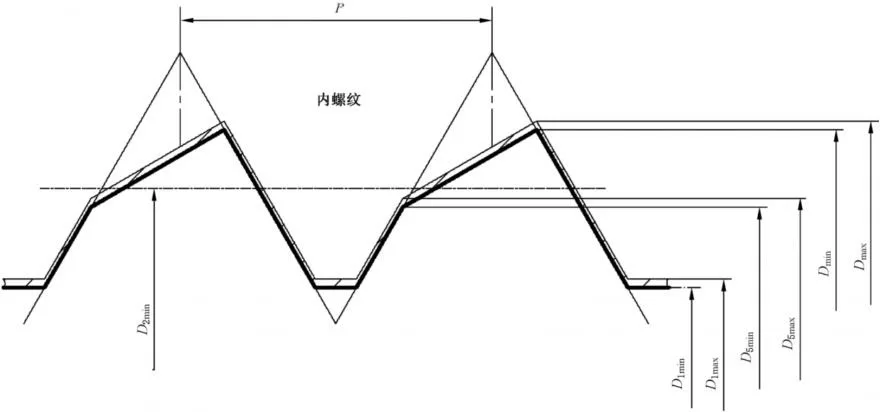

    30°楔形防松内螺紋公差帶位置見圖2(剖面線部分)。

    精密級和中等級内螺紋塗鍍前的公差和直徑極限尺寸應分别符合表1和表2的規定。

    1和表2内的斜面大徑和斜面小徑數值是牙底斜面與牙側延長相交所形成的理論直徑值。

    本标準不規定塗鍍後内螺紋的直徑極限尺寸及其檢驗方法。

    M外螺紋的基本尺寸和公差(4h6g)應分别符合GB/T 196GB/T 197的規定。

    MJ外螺紋的基本尺寸和公差(4h6g)應符合GJB 3.1A的規定。

    注:在用戶允許條件下,内螺紋斜面小徑的最小值可以小于表1和表2的規定下限。



    1 精密級(4H)内螺紋的塗鍍前公差和直徑極限尺寸

    螺紋規格

    斜面大徑D

    斜面小徑D5

    牙頂小徑D1

    斜面大徑和斜面小徑公差 TD

    牙頂小徑公差TD1

    公稱

    直徑

    螺距

    max

    min

    max

    min

    max

    min

    5

    0.8

    5.154

    5.074

    4.711

    4.631

    4.404

    4.304

    0.08

    0.1

    6

    1

    6.188

    6.093

    5.646

    5.551

    5.239

    5.119

    0.095

    0.12

    7

    1

    7.188

    7.093

    6.646

    6.551

    6.239

    6.119

    0.095

    0.12

    8

    1

    8.188

    8.093

    7.646

    7.551

    7.239

    7.119

    0.095

    0.12

    8

    1.25

    8.216

    8.116

    7.543

    7.443

    7.03

    6.894

    0.1

    0.136

    10

    1

    10.188

    10.093

    9.646

    9.551

    9.239

    9.119

    0.095

    0.12

    10

    1.25

    10.216

    10.116

    9.543

    9.443

    9.03

    8.894

    0.1

    0.136

    10

    1.5

    10.251

    10.139

    9.46

    9.348

    8.809

    8.657

    0.112

    0.152

    12

    1.25

    12.228

    12.116

    11.565

    11.453

    11.020

    10.884

    0.112

    0.136

    12

    1.5

    12.257

    12.139

    11.46

    11.342

    10.815

    10.663

    0.118

    0.152

    12

    1.75

    12.287

    12.162

    11.375

    11.25

    10.591

    10.421

    0 125

    0.17

    14

    1.5

    14.257

    14.139

    13.46

    13.342

    12.815

    12.663

    0.118

    0.152

    14

    2

    14.318

    14.186

    13.3

    13.168

    12.424

    12.235

    0.132

    0.189

    16

    1.5

    16.257

    16.139

    15.46

    15.342

    14.815

    14.663

    0.118

    0.152

    16

    2

    16.318

    16.186

    15.3

    15.168

    14.424

    14.235

    0.132

    0.189

    18

    1.5

    18.257

    18.139

    17.46

    17.342

    16.815

    16.663

    0.118

    0.152

    18

    2

    18.318

    18.186

    17.3

    17.168

    16.424

    16.235

    0.132

    0.189

    18

    2.5

    18.372

    18.232

    17.117

    16.977

    16

    15.776

    0.14

    0.224

    20

    1.5

    20.257

    20.139

    19.46

    19.342

    18.815

    18.663

    0.118

    0.152

    20

    2

    20.318

    20.186

    19.3

    19.168

    18.424

    18.235

    0.132

    0.189

    20

    2.5

    20.372

    20.232

    19.117

    18.977

    18

    17.776

    0.14

    0.224

    22

    1.5

    22.257

    22.139

    21.46

    21.342

    20.815

    20.663

    0.118

    0.152

    22

    2

    22.318

    22.186

    21.3

    21.168

    20.424

    20.235

    0.132

    0 189

    22

    2.5

    22.372

    22.232

    21.117

    20.977

    20

    19.776

    0.14

    0.224

    24

    1.5

    24.264

    24.139

    23.46

    23.335

    22.822

    22.67

    0.125

    0.152

    24

    2

    24.326

    24.186

    23.3

    23.16

    22.432

    22.243

    0.14

    0.189

    24

    3

    24.448

    24.278

    22.959

    22.789

    21.565

    21.313

    0.17

    0.252

    27

    1.5

    27.264

    27.139

    26.46

    26.335

    25.822

    25.67

    0.125

    0.152

    27

    2

    27.326

    27.186

    26.3

    26.16

    25.432

    25.243

    0.14

    0.189

    27

    3

    27.448

    27.278

    25.959

    25.789

    24.565

    24.313

    0.17

    0.252

    30

    1.5

    30.264

    30.139

    29.46

    29.335

    28.822

    28.67

    0.125

    0.152

    30

    2

    30.326

    30.186

    29.3

    29.16

    28.432

    28.243

    0.14

    0.189

    30

    3.5

    30.505

    30.325

    28.765

    28.585

    27.153

    26.869

    0.18

    0.284

    33

    2

    33.326

    33.186

    32.3

    32.16

    31.432

    31.243

    0.14

    0.189

    33

    3.5

    33.505

    33.325

    31.765

    31.585

    30.153

    29.869

    0.18

    0.284

    36

    2

    36.326

    36.186

    35.3

    35.16

    34.432

    34.243

    0.14

    0.189

    36

    3

    36.448

    36.278

    34.959

    34.789

    33.565

    33.313

    0.17

    0.252

    36

    4

    36.561

    36.371

    34.591

    34.401

    32.703

    32.403

    0.19

    0.3

    39

    2

    39.326

    39.186

    38.3

    38.16

    37.432

    37.243

    0. 14

    0.189

    39

    3

    39.448

    39.278

    37.959

    37.789

    36.565

    36.313

    0.17

    0.252

    39

    4

    39.561

    39.371

    37.591

    37.401

    35.703

    35.403

    0.19

    0.3

     注:螺紋牙側位置決定螺紋中徑的大小;螺紋中徑決定牙底斜面的長短。在30°牙側角和斜面傾角條件下,斜面大徑和斜面小徑與螺紋中徑的數學關系為D2=2D-D5-0.866 025 404P


    2 中等級(6H)内螺紋塗鍍前的公差和直徑極限尺寸

    螺紋規格

    斜面大徑D

    斜面小徑D5

    牙頂小徑D1

    斜面大徑和斜面小徑公差 TD

    牙頂小徑公差TD1

    公稱

    直徑

    螺距

    max

    min

    max

    min

    max

    min

    10

    1.5

    10.269

    10.089

    9.428

    9.248

    8.893

    8.657

    0.18

    0.236

    12

    1.5

    12.279

    12.089

    11.432

    11.242

    10.899

    10.663

    0.19

    0.236

    12

    1.75

    12.303

    12.103

    11.332

    11.132

    10.686

    10.421

    0.2

    0.265

    14

    1.5

    14.279

    14.089

    13.432

    13.242

    12.899

    12.663

    0.19

    0.236

    14

    2

    14.33

    14.118

    13.244

    13.032

    12.535

    12.235

    0.212

    0.3

    16

    1.5

    16.279

    16.089

    15.432

    15.242

    14.899

    14.663

    0.19

    0.236

    16

    2

    16.33

    16.118

    15.244

    15.032

    14.535

    14.235

    0.212

    0.3

    18

    1.5

    18.279

    18.089

    17.432

    17.242

    16.899

    16.663

    0.19

    0.236

    18

    2

    18.33

    18.118

    17.244

    17.032

    16.535

    16.235

    0.212

    0.3

    18

    2.5

    18.372

    18.148

    17.033

    16.809

    16.131

    15.776

    0.224

    0.355

    20

    1.5

    20.279

    20.089

    19.432

    19.242

    18.899

    18.663

    0.19

    0.236

    20

    2

    20.33

    20.118

    19.244

    19.032

    18.535

    18.235

    0.212

    0.3

    20

    2.5

    20.372

    20.148

    19.033

    18.809

    18.131

    17.776

    0.224

    0.355

    22

    1.5

    22.279

    22.089

    21.432

    21.242

    20.899

    20.663

    0.19

    0.236

    22

    2

    22.33

    22.118

    21.244

    21.032

    20.535

    20.235

    0.212

    0.3

    22

    2.5

    22.372

    22.148

    21.033

    20.809

    20.131

    19.776

    0.224

    0.355

    24

    2

    24.342

    24.118

    23.248

    23.024

    22.543

    22.243

    0.224

    0.3

    24

    3

    24.442

    24.177

    22.852

    22.587

    21.713

    21.313

    0.265

    0.4

    27

    2

    27.342

    27.118

    26.248

    26.024

    25.543

    25.243

    0.224

    0.3

    27

    3

    27.442

    27.177

    25.852

    25.587

    24.713

    24.313

    0.265

    0.4

    30

    2

    30.342

    30.118

    29.248

    29.024

    28.543

    28.243

    0.224

    0.3

    30

    3.5

    30.487

    30.207

    28.629

    28.349

    27.319

    26.869

    0.28

    0.45

    33

    2

    33.342

    33.118

    32.248

    32.024

    31.543

    31.243

    0.224

    0.3

    33

    3.5

    33.487

    33.207

    31.629

    31.349

    30.319

    29.869

    0.28

    0.45

    36

    3

    36.442

    36.177

    34.852

    34.587

    33.713

    33.313

    0.265

    0.4

    36

    4

    36.536

    36.236

    34.431

    34.131

    32.878

    32.403

    0.3

    0.475

    39

    3

    39.442

    39.177

    37.852

    37.587

    36.713

    36.313

    0.265

    0.4

    39

    4

    39.536

    39.236

    37.431

    37.131

    35.878

    35.403

    0.3

    0.475

    中等級公差隻用于螺距不小于1.5mm的螺紋規格。

    注:螺紋牙側位置決定螺紋中徑的大小;螺紋中徑決定牙底斜面的長短。在30°牙側角和斜面傾角條件下,斜面大徑和斜面小徑與螺紋中徑的數學關系為D2=2D-D5-0.866 025 404P



對應标準
更多相關數據
米制BF型 BT型 自攻切削鎖緊螺紋及末端 [ASME B 18.6.5M]
普通螺紋 極限偏差 GB/T 2516-2003
普通螺紋 公差 GB 197-2018
普通螺紋 基本尺寸 GB/T 196-2003
30°楔形防松螺紋
普通螺紋 中等精度、優選系列的極限尺寸(GB/T 9145 - 2003)
普通螺紋 粗糙精度 優選系列的極限尺寸 (GB/T 9146-2003)
鋸齒形(3°、30°)螺紋 第1部分:牙型
60°幹密封管螺紋 (GB/T 27944-2011)
60°米制密封螺紋 (GB/T 1415-2008)
55°密封管螺紋 - 圓錐内螺紋與圓錐外螺紋 (GB/T 7306.2-2000)
55°密封管螺紋 - 圓柱內螺紋與圓錐外螺紋 (GB/T 7306.1-2000)
普通螺紋 - 直徑與螺距 (GB/T 193 - 2003, 修改采用 ISO 261-1998)
普通螺紋 基本牙型 (GB/T 192-2003)
米制D型 F型 T型 自攻切削鎖緊螺紋及末端 [ASME B 18.6.5M]
米制AB型 B型 自攻螺紋及末端 [ASME B 18.6.5M]
[BS 4174 TABLE 23] 英制A型自攻螺紋
[BS 4174 TABLE 7] 英制T型和D型切削螺紋(統一螺紋)
[BS 4174 TABLE 6] 英制Y型切削螺紋
[BS 4174 TABLE 5] 英制自攻螺紋AB型, B型末端以及BT型切削螺紋
SAE J81 自擠自攻螺釘的尺寸要求
木螺釘技術條件
小螺紋 - 5h3 外螺紋極限尺寸
小螺紋 - 4H5 4H6 内螺紋極限尺寸
小螺紋 - 3G5 3G6 内螺紋極限尺寸
小螺紋:牙型尺寸
小螺紋 - 直徑與螺距系列和基本尺寸
梯形螺紋 - 設計牙型
梯形螺紋 - 基本牙型
ST 自攻螺紋
NPT 圓錐管螺紋的基本尺寸
NST 塑料(尼龍)用自攻螺釘螺紋
注:數據僅供參考!
© 易緊通 服務熱線:4006-164580(免長途費)
