60°幹密封管螺紋 (GB/T 27944-2011)

  • 設計牙型


    螺紋牙型的左、右牙側角相等,牙型角的角平分錢垂直于螺紋軸線。圓錐螺紋的錐度為1 : 16。牙型尺寸應符合表中的規定。

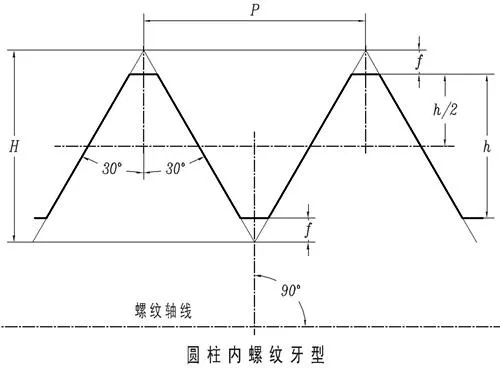

    圓柱内螺紋( NPSF 和 NPSI )牙型:

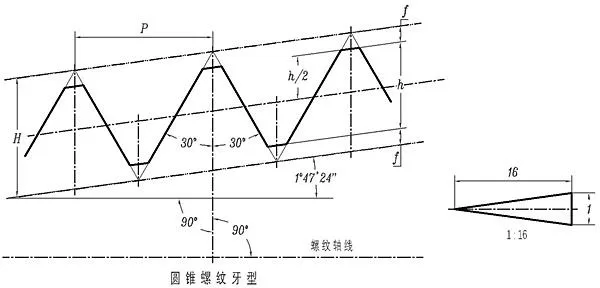

    圓錐螺紋(NPTF 和 PTF-SAE SHORT)牙型:



    幹密封管螺紋的牙型尺寸

    牙數
    n
    螺距
    P/mm
    原始三角形高度
    H*/mm
    削平高度 f牙高 h
    公式mm公式mm
    270.9410.8150.094 P0.0890.678 P0.637
    181.4111.2220.078 P0.1090.710 P1.004
    141.8141.5710.060 P0.1090.746 P1.353
    11.52.2091.9130.060 P0.1320.746 P1.649
    83.1752.7500.055 P0.1750.756 P2.400

                                  注:圓錐管螺紋的 H 精确公式為 0.865 743P,與圓柱管螺紋 0.866 025P 間的差異可以忽略。
                                  * H = 0.866 025P.

  • 螺蚊種類及其适用場合


        為提高螺紋密封連接的可靠性和安裝性,允許在幹密封螺紋副内添加合适的密封介質.但 2 級标準圓錐管螺紋( NPTF)除外。

    種     類代   号用                    途
    标準圓錐管螺紋NPTF        适用于各種場合。在強度和密封住方面,優于其他幹密封螺紋。對硬脆位材料的薄壁管件,可以減少裝配破壞的發生。
    短型圓錐管螺紋PTF-SAE SHORT        用于因管件空間或壁厚條件限制而無法采用标準圓錐管螺紋的場合。也可用于節省材料場合。
    燃料圓柱内螺紋NPSF        加工較為經濟,但密封性能不如圓錐管螺紋。一般用于軟性或延展性好的材質管件上。也可用于厚壁的硬脆性材料管件上。
    大直徑圓柱内螺紋NPSI        加工性和密封性與燃料圓柱内螺紋相同。其直徑比燃料圓柱内螺紋的大。在四種幹密封管螺紋中,其旋合長度最長。用于厚壁的硬脆性材料管件,或者其他膨脹性小的管件上。

  • 内、外螺紋組合


    幹密封内、外螺紋組合

    外   螺   紋内   螺   紋
     标準圓錐外螺紋(NPTF) 标準圓錐内螺紋(NPTF)
     短型圓錐内螺紋(PTF-SAE SHORT)
     燃料圓柱内螺紋(NPSF)
     大直徑圓柱内螺紋(NPSI)*
     短型圓錐内螺紋(PTF-SAE SHORT) 大直徑圓柱内螺紋(NPSI)
     标準圓錐内螺紋(NPTF)

                                  注1 :短型圓錐内、外螺紋(PTF-SAE SHORT)間不允許形成組合。
                                  注2 :對不允許使用螺紋密封介質楊合,優先選用 2 級标準圓錐管螺紋(NPTF)組合。
                                  * 這兩種組合使用不多.

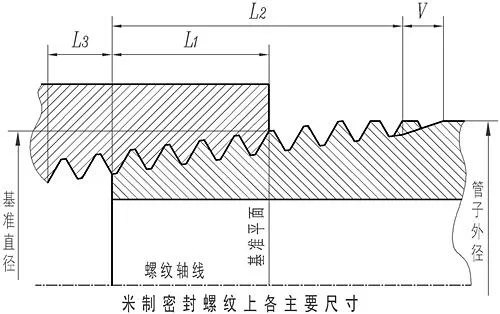

  • 螺紋基本尺寸


            圓柱内螺紋( NPSF 和NPSI)的直徑基本尺寸與圓錐管螺紋基準平面内的直徑相同。




    圓 錐 管 螺 紋 基 本 尺 寸

    螺紋
    尺寸
    代号
    牙數
    n
    螺距
    P/mm
    牙型
    高度
    h/mm
    基準平面内的基本直徑/mm
    基準距離
    L1
    裝配餘量
    L3
    外螺紋有效螺紋長度a
    L2
    大徑
    D、d
    中徑
    D2、d2
    小徑
    D1、d1
    mm圈數mm圈數mm圈數
      1/16270.9410.6377.7797.1426.5054.0644.322.82236.6327.05
      1/8270.9410.63710.1269.4898.8524.1024.362.82236.7037.12
      1/4181.4111.00413.49112.48711.4835.7864.104.234310.2067.23
      3/8181.4111.00416.93015.92614.9226.0964.324.234310.3587.34
      1/2141.8141.35321.12519.77218.4198.1284.485.443313.5567.47
      3/4141.8141.35326.47025.11723.9468.6114.755.443313.8617.64
    1     11.52.2091.64933.11031.46129.81210.1604.606.627317.3437.85
    1  1/411.52.2091.64941.86740.21838.56910.6684.836.627317.9538.13
    1  1/211.52.2091.64947.93646.28744.63810.6684.836.627318.3778.32
    2     11.52.2091.64959.97458.32556.67611.0745.016.627319.2158.70
    2  1/283.1752.40072.55970.15967.75917.3235.469.525328.8939.10
    3     83.1752.40088.46886.06883.66819.4566.139.525330.4809.60

                    注:螺紋收尾長度 V 為 3.47P,肩距長度約為 2P。
                    a. 此列是 L₂ 環規的厚度尺寸。
