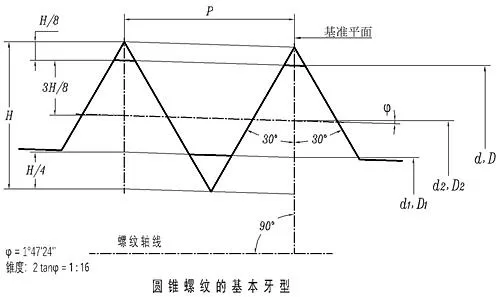

螺紋牙型尺寸 （單位：毫米）



     H = 0.866 025 404 P

5H/8 = 0.541 265 877 P

3H/8 = 0.324 759 526 P

  H/4 = 0.216 506 351 P

  H/8 = 0.108 253 175 P

    D₂ = d₂ = d - 0.6495 P

    D₁ = d₁ = d - 1.0825 P

公稱 直徑  D，d	螺距 P	基準平面内的直徑			基準距離b		最小有效螺紋長度b
		大徑 D，d	中徑 D2，d2	小徑 D1，d1	标準型 L1	短型 L1短	标準型 L2	短型 L2短
8	1	8.000	7.350	6.917	5.500	2.500	8.000	5.500
10	1	10.000	9.350	8.917	5.500	2.500	8.000	5.500
12	1	12.000	11.350	10.917	5.500	2.500	8.000	5.500
14	1.5	14.000	13.026	12.376	7.500	3.500	11.000	8.500
16	1	16.000	15.350	14.917	5.500	2.500	8.000	5.500
16	1.5	16.000	15.026	14.376	7.500	3.500	11.000	8.500
20	1.5	20.000	19.026	18.376	7.500	3.500	11.000	8.500
27	2	27.000	25.701	24.835	11.000	5.000	16.000	12.000
33	2	33.000	31.701	30.835	11.000	5.000	16.000	12.000
42	2	42.000	40.701	39.835	11.000	5.000	16.000	12.000
48	2	48.000	46.701	45.835	11.000	5.000	16.000	12.000
60	2	60.000	58.701	57.835	11.000	5.000	16.000	12.000
72	3	72.000	70.051	68.752	16.500	7.500	24.000	18.000
76	2	76.000	74.701	73.835	11.000	5.000	16.000	12.000
90	2	90.000	88.701	87.835	11.000	5.000	16.000	12.000
90	3	90.000	88.051	86.752	16.500	7.500	24.000	18.000
115	2	115.000	113.701	112.835	11.000	5.000	16.000	12.000
115	3	115.000	113.051	111.752	16.500	7.500	24.000	18.000
140	2	140.000	138.701	137.835	11.000	5.000	16.000	12.000
140	3	140.000	138.051	136.752	16.500	7.500	24.000	18.000
170	3	170.000	168.051	166.752	16.500	7.500	24.000	18.000

   a. 對圓錐螺紋，不同軸向位置平面内的螺紋直徑數值是不同的。要注意各直徑的軸向位置。

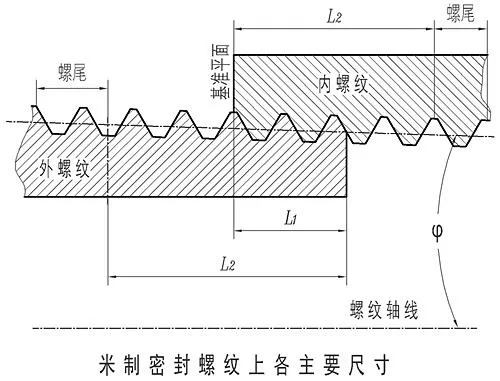

   b. 基準距離有兩種型式：标準型和短型。兩種基準距離分别對應兩種型式的最小有效螺紋長度。标準型基準距離 L₁ 和标準型最小有效螺紋長度 L₂ 适用于由圓錐内螺紋與圓錐外螺紋組成的“錐/錐”配合螺紋；短型基準距離 L_1短 和短型最小有效螺紋長度 L_2短 适用于由圓柱内螺紋與圓錐外螺紋組成的“柱/錐”配合螺紋。選擇時要注意兩種配合形式對應兩組不同的基準距離和最小有效螺紋長度，避免選擇錯誤。
