JIS B 2401-1 (F) - 2012 O型圈-用于工業應用

尺寸單位: mm
日标JIS B2401-1 (F) - 2012 JIS2401-1 2401- O型圈-用于工業應用

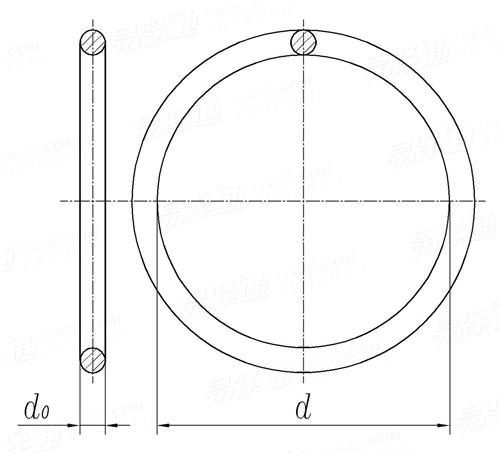

JIS B 2401-1 (F) - 2012 O型圈-用于工業應用
掃一掃分享
公差
尺寸代碼
001 002 003 004 005 006 007 008 009 010 011 012 013 014 015 016 017 018 019 020
d 公稱
A級 最大值
最小值
B級 最大值
最小值
d0 公稱
A級 最大值
最小值
B級 最大值
最小值
0.74 1.07 1.42 1.78 2.57 2.90 3.69 4.47 5.28 6.07 7.65 9.25 10.82 12.42 14 15.6 17.17 18.77 20.35 21.95
0.84 1.17 1.52 1.91 2.7 3.03 3.82 4.6 5.41 6.2 7.78 9.38 10.95 12.55 14.18 15.83 17.4 19 20.58 22.18
0.64 0.97 1.32 1.65 2.44 2.77 3.56 4.34 5.15 5.94 7.52 9.12 10.69 12.29 13.82 15.37 16.94 18.54 20.12 21.72
0.86 1.19 1.54 1.91 2.7 3.03 3.83 4.62 5.43 6.23 7.82 9.43 11.02 12.63 14.22 15.83 17.41 19.03 20.62 22.23
0.62 0.95 1.3 1.65 2.44 2.77 3.55 4.32 5.13 5.91 7.48 9.07 10.62 12.21 13.78 15.37 16.93 18.51 20.08 21.67
1.02 1.27 1.52 1.78 1.78 1.78 1.78 1.78 1.78 1.78 1.78 1.78 1.78 1.78 1.78 1.78 1.78 1.78 1.78 1.78
1.1 1.35 1.6 1.86 1.86 1.86 1.86 1.86 1.86 1.86 1.86 1.86 1.86 1.86 1.86 1.86 1.86 1.86 1.86 1.86
0.94 1.19 1.44 1.7 1.7 1.7 1.7 1.7 1.7 1.7 1.7 1.7 1.7 1.7 1.7 1.7 1.7 1.7 1.7 1.7
1.1 1.35 1.6 1.86 1.86 1.86 1.86 1.86 1.86 1.86 1.86 1.86 1.86 1.86 1.86 1.86 1.86 1.86 1.86 1.86
0.94 1.19 1.44 1.7 1.7 1.7 1.7 1.7 1.7 1.7 1.7 1.7 1.7 1.7 1.7 1.7 1.7 1.7 1.7 1.7
尺寸代碼
021 022 023 024 025 026 027 028 029 030 031 032 033 034 035 036 037 038 039 040
d 公稱
A級 最大值
最小值
B級 最大值
最小值
d0 公稱
A級 最大值
最小值
B級 最大值
最小值
23.52 25.12 26.70 28.30 29.87 31.47 33.05 34.65 37.82 41.00 44.17 47.35 50.52 53.70 56.87 60.05 63.22 66.40 69.57 72.75
23.75 25.37 26.95 28.55 30.15 31.75 33.33 34.98 38.15 41.33 44.55 47.73 50.98 54.16 57.33 60.51 63.68 66.91 70.08 73.26
23.29 24.87 26.45 28.05 29.59 31.19 32.77 34.32 37.49 40.67 43.79 46.97 50.06 53.24 56.41 59.59 62.76 65.89 69.06 72.24
23.81 25.42 27.01 28.63 30.21 31.82 33.41 35.02 38.21 41.42 44.61 47.81 51 54.21 57.4 60.6 63.79 66.99 70.19 73.39
23.23 24.82 26.39 27.97 29.53 31.12 32.69 34.28 37.43 40.58 43.73 46.89 50.04 53.19 56.34 59.5 62.65 65.81 68.95 72.11
1.78 1.78 1.78 1.78 1.78 1.78 1.78 1.78 1.78 1.78 1.78 1.78 1.78 1.78 1.78 1.78 1.78 1.78 1.78 1.78
1.86 1.86 1.86 1.86 1.86 1.86 1.86 1.86 1.86 1.86 1.86 1.86 1.86 1.86 1.86 1.86 1.86 1.86 1.86 1.86
1.7 1.7 1.7 1.7 1.7 1.7 1.7 1.7 1.7 1.7 1.7 1.7 1.7 1.7 1.7 1.7 1.7 1.7 1.7 1.7
1.86 1.86 1.86 1.86 1.86 1.86 1.86 1.86 1.86 1.86 1.86 1.86 1.86 1.86 1.86 1.86 1.86 1.86 1.86 1.86
1.7 1.7 1.7 1.7 1.7 1.7 1.7 1.7 1.7 1.7 1.7 1.7 1.7 1.7 1.7 1.7 1.7 1.7 1.7 1.7
尺寸代碼
041 042 043 044 045 046 047 048 049 050 102 103 104 105 106 107 108 109 110 111
d 公稱
A級 最大值
最小值
B級 最大值
最小值
d0 公稱
A級 最大值
最小值
B級 最大值
最小值
75.92 82.27 88.62 94.97 101.32 107.67 114.02 120.27 126.72 133.07 1.24 2.06 2.84 3.63 4.42 5.23 6.02 7.59 9.19 10.77
76.53 82.88 89.23 95.66 102.01 108.43 114.78 121.03 127.66 134.01 1.37 2.19 2.97 3.76 4.55 5.36 6.15 7.72 9.32 10.9
75.31 81.66 88.01 94.28 100.63 106.91 113.26 119.51 125.78 132.13 1.11 1.93 2.71 3.5 4.29 5.1 5.89 7.46 9.06 10.64
76.58 82.97 89.37 95.76 102.15 108.55 114.94 121.23 127.73 134.12 1.36 2.19 2.97 3.77 4.57 5.38 6.18 7.76 9.37 10.97
75.26 81.57 87.87 94.18 100.49 106.79 113.1 119.31 125.71 132.02 1.12 1.93 2.71 3.49 4.27 5.08 5.86 7.42 9.01 10.57
1.78 1.78 1.78 1.78 1.78 1.78 1.78 1.78 1.78 1.78 2.62 2.62 2.62 2.62 2.62 2.62 2.62 2.62 2.62 2.62
1.86 1.86 1.86 1.86 1.86 1.86 1.86 1.86 1.86 1.86 2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.7
1.7 1.7 1.7 1.7 1.7 1.7 1.7 1.7 1.7 1.7 2.54 2.54 2.54 2.54 2.54 2.54 2.54 2.54 2.54 2.54
1.86 1.86 1.86 1.86 1.86 1.86 1.86 1.86 1.86 1.86 2.71 2.71 2.71 2.71 2.71 2.71 2.71 2.71 2.71 2.71
1.7 1.7 1.7 1.7 1.7 1.7 1.7 1.7 1.7 1.7 2.53 2.53 2.53 2.53 2.53 2.53 2.53 2.53 2.53 2.53
尺寸代碼
112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131
d 公稱
A級 最大值
最小值
B級 最大值
最小值
d0 公稱
A級 最大值
最小值
B級 最大值
最小值
12.37 13.94 15.54 17.12 18.72 20.30 21.89 23.47 25.07 26.64 28.24 29.82 31.42 32.99 34.59 36.17 37.77 39.34 40.94 42.52
12.5 14.12 15.77 17.35 18.95 20.55 22.14 23.72 25.32 26.89 28.49 30.12 31.72 33.29 34.89 36.47 38.07 39.72 41.32 42.9
12.24 13.76 15.31 16.89 18.49 20.05 21.64 23.22 24.82 26.39 27.99 29.52 31.12 32.69 34.29 35.87 37.47 38.96 40.56 42.14
12.58 14.16 15.77 17.36 18.98 20.57 22.17 23.76 25.37 26.95 28.57 30.16 31.77 33.35 34.96 36.55 38.16 39.74 41.36 42.95
12.16 13.72 15.31 16.88 18.46 20.03 21.61 23.18 24.77 26.33 27.91 29.48 31.07 32.63 34.22 35.79 37.38 38.94 40.52 42.09
2.62 2.62 2.62 2.62 2.62 2.62 2.62 2.62 2.62 2.62 2.62 2.62 2.62 2.62 2.62 2.62 2.62 2.62 2.62 2.62
2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.7
2.54 2.54 2.54 2.54 2.54 2.54 2.54 2.54 2.54 2.54 2.54 2.54 2.54 2.54 2.54 2.54 2.54 2.54 2.54 2.54
2.71 2.71 2.71 2.71 2.71 2.71 2.71 2.71 2.71 2.71 2.71 2.71 2.71 2.71 2.71 2.71 2.71 2.71 2.71 2.71
2.53 2.53 2.53 2.53 2.53 2.53 2.53 2.53 2.53 2.53 2.53 2.53 2.53 2.53 2.53 2.53 2.53 2.53 2.53 2.53
尺寸代碼
132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151
d 公稱
A級 最大值
最小值
B級 最大值
最小值
d0 公稱
A級 最大值
最小值
B級 最大值
最小值
44.12 45.69 47.29 48.90 50.47 52.07 53.64 55.25 56.82 58.42 59.99 61.60 63.17 64.77 66.34 67.95 69.52 71.12 72.69 75.87
44.5 46.07 47.67 49.33 50.9 52.5 54.07 55.68 57.25 58.93 60.5 62.11 63.68 65.28 66.85 68.51 70.08 71.68 73.25 76.48
43.74 45.31 46.91 48.47 50.04 51.64 53.21 54.82 56.39 57.91 59.48 61.09 62.66 64.26 65.83 67.39 68.96 70.56 72.13 75.26
44.56 46.14 47.75 49.37 50.95 52.56 54.15 55.77 57.35 58.96 60.54 62.16 63.74 65.35 66.93 68.56 70.14 71.75 73.33 76.53
43.68 45.24 46.83 48.43 49.99 51.58 53.13 54.73 56.29 57.88 59.44 61.04 62.6 64.19 65.75 67.34 68.9 70.49 72.05 75.21
2.62 2.62 2.62 2.62 2.62 2.62 2.62 2.62 2.62 2.62 2.62 2.62 2.62 2.62 2.62 2.62 2.62 2.62 2.62 2.62
2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.7
2.54 2.54 2.54 2.54 2.54 2.54 2.54 2.54 2.54 2.54 2.54 2.54 2.54 2.54 2.54 2.54 2.54 2.54 2.54 2.54
2.71 2.71 2.71 2.71 2.71 2.71 2.71 2.71 2.71 2.71 2.71 2.71 2.71 2.71 2.71 2.71 2.71 2.71 2.71 2.71
2.53 2.53 2.53 2.53 2.53 2.53 2.53 2.53 2.53 2.53 2.53 2.53 2.53 2.53 2.53 2.53 2.53 2.53 2.53 2.53
尺寸代碼
152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171
d 公稱
A級 最大值
最小值
B級 最大值
最小值
d0 公稱
A級 最大值
最小值
B級 最大值
最小值
82.22 88.57 94.92 101.27 107.62 113.97 120.32 126.67 133.02 139.37 145.72 152.07 158.42 164.77 171.12 177.47 183.82 190.17 196.52 202.87
82.83 89.18 95.63 101.98 108.38 114.73 121.08 127.56 133.91 140.26 146.61 152.96 159.44 165.79 172.14 178.49 184.96 191.31 197.66 204.01
81.61 87.96 94.21 100.56 106.86 113.21 119.56 125.78 132.13 138.48 144.83 151.18 157.4 163.75 170.1 176.45 182.68 189.03 195.38 201.73
82.92 89.32 95.71 102.1 108.5 114.89 121.28 127.67 134.07 140.46 146.85 153.24 159.64 166.03 172.42 178.81 185.2 191.6 197.99 204.38
81.52 87.82 94.13 100.44 106.74 113.05 119.36 125.67 131.97 138.28 144.59 150.9 157.2 163.51 169.82 176.13 182.44 188.74 195.05 201.36
2.62 2.62 2.62 2.62 2.62 2.62 2.62 2.62 2.62 2.62 2.62 2.62 2.62 2.62 2.62 2.62 2.62 2.62 2.62 2.62
2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.7
2.54 2.54 2.54 2.54 2.54 2.54 2.54 2.54 2.54 2.54 2.54 2.54 2.54 2.54 2.54 2.54 2.54 2.54 2.54 2.54
2.71 2.71 2.71 2.71 2.71 2.71 2.71 2.71 2.71 2.71 2.71 2.71 2.71 2.71 2.71 2.71 2.71 2.71 2.71 2.71
2.53 2.53 2.53 2.53 2.53 2.53 2.53 2.53 2.53 2.53 2.53 2.53 2.53 2.53 2.53 2.53 2.53 2.53 2.53 2.53
尺寸代碼
172 173 174 175 176 177 178 201 202 203 204 205 206 207 208 209 210 211 212 213
d 公稱
A級 最大值
最小值
B級 最大值
最小值
d0 公稱
A級 最大值
最小值
B級 最大值
最小值
209.22 215.57 221.92 228.27 234.62 240.97 247.32 4.34 5.94 7.52 9.12 10.69 12.29 13.87 15.47 17.04 18.64 20.22 21.82 23.39
210.49 216.84 223.19 229.54 236.02 242.37 248.72 4.47 6.07 7.65 9.25 10.82 12.42 14.05 15.7 17.27 18.89 20.47 22.07 23.64
207.95 214.3 220.65 227 233.22 239.57 245.92 4.21 5.81 7.39 8.99 10.56 12.16 13.69 15.24 16.81 18.39 19.97 21.57 23.14
210.77 217.16 223.55 229.95 236.34 242.73 249.12 4.49 6.1 7.69 9.3 10.89 12.5 14.09 15.7 17.28 18.89 20.49 22.1 23.68
207.67 213.98 220.29 226.59 232.9 239.21 245.52 4.19 5.78 7.35 8.94 10.49 12.08 13.65 15.24 16.8 18.39 19.95 21.54 23.1
2.62 2.62 2.62 2.62 2.62 2.62 2.62 3.53 3.53 3.53 3.53 3.53 3.53 3.53 3.53 3.53 3.53 3.53 3.53 3.53
2.7 2.7 2.7 2.7 2.7 2.7 2.7 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63
2.54 2.54 2.54 2.54 2.54 2.54 2.54 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43
2.71 2.71 2.71 2.71 2.71 2.71 2.71 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63
2.53 2.53 2.53 2.53 2.53 2.53 2.53 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43
尺寸代碼
214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233
d 公稱
A級 最大值
最小值
B級 最大值
最小值
d0 公稱
A級 最大值
最小值
B級 最大值
最小值
24.99 26.57 28.17 29.74 31.34 32.92 34.52 36.09 37.69 40.87 44.04 47.22 50.39 53.57 56.74 59.92 63.09 66.27 69.44 72.62
25.24 26.82 28.47 30.04 31.64 33.22 34.82 36.39 38.07 41.25 44.42 47.68 50.85 54.03 57.25 60.43 63.6 66.78 70.05 73.23
24.74 26.32 27.87 29.44 31.04 32.62 34.22 35.79 37.31 40.49 43.66 46.76 49.93 53.11 56.23 59.41 62.58 65.76 68.83 72.01
25.29 26.88 28.49 30.08 31.69 33.28 34.89 36.47 38.08 41.29 44.48 47.68 50.87 54.08 57.27 60.47 63.66 66.86 70.06 73.26
24.69 26.26 27.85 29.4 30.99 32.56 34.15 35.71 37.3 40.45 43.6 46.76 49.91 53.06 56.21 59.37 62.52 65.68 68.82 71.98
3.53 3.53 3.53 3.53 3.53 3.53 3.53 3.53 3.53 3.53 3.53 3.53 3.53 3.53 3.53 3.53 3.53 3.53 3.53 3.53
3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63
3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43
3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63
3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43
尺寸代碼
234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253
d 公稱
A級 最大值
最小值
B級 最大值
最小值
d0 公稱
A級 最大值
最小值
B級 最大值
最小值
75.79 78.97 82.14 85.32 88.49 91.67 94.84 98.02 101.19 104.37 107.54 110.72 113.89 117.07 120.24 123.42 126.59 129.77 132.94 136.12
76.4 79.58 82.75 85.93 89.1 92.38 95.55 98.73 101.9 105.08 108.3 111.48 114.65 117.83 121 124.31 127.48 130.66 133.83 137.01
75.18 78.36 81.53 84.71 87.88 90.96 94.13 97.31 100.48 103.66 106.78 109.96 113.13 116.31 119.48 122.53 125.7 128.88 132.05 135.23
76.45 79.65 82.84 86.04 89.24 92.44 95.63 98.83 102.02 105.22 108.42 111.62 114.81 118.01 121.2 124.4 127.59 130.8 133.99 137.19
75.13 78.29 81.44 84.6 87.74 90.9 94.05 97.21 100.36 103.52 106.66 109.82 112.97 116.13 119.28 122.44 125.59 128.74 131.89 135.05
3.53 3.53 3.53 3.53 3.53 3.53 3.53 3.53 3.53 3.53 3.53 3.53 3.53 3.53 3.53 3.53 3.53 3.53 3.53 3.53
3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63
3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43
3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63
3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43
尺寸代碼
254 255 256 257 258 259 260 261 262 263 264 265 266 267 268 269 270 271 272 273
d 公稱
A級 最大值
最小值
B級 最大值
最小值
d0 公稱
A級 最大值
最小值
B級 最大值
最小值
139.29 142.47 145.64 148.82 151.99 158.34 164.69 171.04 177.39 183.74 190.09 196.44 202.79 209.14 215.49 221.84 228.19 234.54 240.89 247.24
140.18 143.36 146.53 149.71 152.88 159.36 165.71 172.06 178.41 184.88 191.23 197.58 203.93 210.41 216.76 223.11 229.46 235.94 242.29 248.64
138.4 141.58 144.75 147.93 151.1 157.32 163.67 170.02 176.37 182.6 188.95 195.3 201.65 207.87 214.22 220.57 226.92 233.14 239.49 245.84
140.38 143.58 146.77 149.97 153.16 159.56 165.95 172.34 178.73 185.12 191.52 197.91 204.3 210.69 217.08 223.47 229.87 236.26 242.65 249.04
138.2 141.36 144.51 147.67 150.82 157.12 163.43 169.74 176.05 182.36 188.66 194.97 201.28 207.59 213.9 220.21 226.51 232.82 239.13 245.44
3.53 3.53 3.53 3.53 3.53 3.53 3.53 3.53 3.53 3.53 3.53 3.53 3.53 3.53 3.53 3.53 3.53 3.53 3.53 3.53
3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63
3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43
3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63
3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43
尺寸代碼
274 275 276 277 278 279 280 281 282 283 284 309 310 311 312 313 314 315 316 317
d 公稱
A級 最大值
最小值
B級 最大值
最小值
d0 公稱
A級 最大值
最小值
B級 最大值
最小值
253.59 266.29 278.99 291.69 304.39 329.79 355.19 380.59 405.26 430.66 456.06 10.46 12.07 13.64 15.24 16.81 18.42 19.99 21.59 23.16
254.99 267.69 280.64 293.34 306.04 331.44 356.84 382.24 407.17 432.69 458.22 10.59 12.2 13.82 15.47 17.04 18.67 20.24 21.84 23.41
252.19 264.89 277.34 290.04 302.74 328.14 353.54 378.94 403.35 428.63 453.9 10.33 11.94 13.46 15.01 16.58 18.17 19.74 21.34 22.91
255.43 268.21 280.99 293.78 306.56 332.12 357.68 383.24 408.07 433.63 459.19 10.65 12.28 13.86 15.47 17.05 18.67 20.25 21.87 23.45
251.75 264.37 276.99 289.6 302.22 327.46 352.7 377.94 402.45 427.69 452.93 10.27 11.86 13.42 15.01 16.57 18.17 19.73 21.31 22.87
3.53 3.53 3.53 3.53 3.53 3.53 3.53 3.53 3.53 3.53 3.53 5.33 5.33 5.33 5.33 5.33 5.33 5.33 5.33 5.33
3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46
3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2
3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 3.63 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46
3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 3.43 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2
尺寸代碼
318 319 320 321 322 323 324 325 326 327 328 329 330 331 332 333 334 335 336 337
d 公稱
A級 最大值
最小值
B級 最大值
最小值
d0 公稱
A級 最大值
最小值
B級 最大值
最小值
24.77 26.34 27.94 29.51 31.12 32.69 34.29 37.47 40.64 43.82 46.99 50.17 53.34 56.52 59.69 62.87 66.04 69.22 72.39 75.57
25.02 26.59 28.24 29.81 31.42 32.99 34.59 37.85 41.02 44.2 47.37 50.63 53.8 56.98 60.15 63.38 66.55 69.73 72.9 76.18
24.52 26.09 27.64 29.21 30.82 32.39 33.99 37.09 40.26 43.44 46.61 49.71 52.88 56.06 59.23 62.36 65.53 68.71 71.88 74.96
25.07 26.65 28.26 29.84 31.47 33.05 34.66 37.86 41.05 44.26 47.45 50.65 53.84 57.05 60.24 63.44 66.63 69.83 73.03 76.23
24.47 26.03 27.62 29.18 30.77 32.33 33.92 37.08 40.23 43.38 46.53 49.69 52.84 55.99 59.14 62.3 65.45 68.61 71.75 74.91
5.33 5.33 5.33 5.33 5.33 5.33 5.33 5.33 5.33 5.33 5.33 5.33 5.33 5.33 5.33 5.33 5.33 5.33 5.33 5.33
5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46
5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2
5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46
5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2
尺寸代碼
338 339 340 341 342 343 344 345 346 347 348 349 350 351 352 353 354 355 356 357
d 公稱
A級 最大值
最小值
B級 最大值
最小值
d0 公稱
A級 最大值
最小值
B級 最大值
最小值
78.74 81.92 85.09 88.27 91.44 94.62 97.79 100.97 104.14 107.32 110.49 113.67 116.84 120.02 123.19 126.37 129.54 132.72 135.89 139.07
79.35 82.53 85.7 88.88 92.15 95.33 98.5 101.68 104.85 108.08 111.25 114.43 117.6 120.78 123.95 127.31 130.48 133.66 136.83 140.01
78.13 81.31 84.48 87.66 90.73 93.91 97.08 100.26 103.43 106.56 109.73 112.91 116.08 119.26 122.43 125.43 128.6 131.78 134.95 138.13
79.42 82.62 85.81 89.01 92.21 95.41 98.6 101.8 104.99 108.19 111.39 114.59 117.78 120.98 124.17 127.37 130.56 133.77 136.96 140.16
78.06 81.22 84.37 87.53 90.67 93.83 96.98 100.14 103.29 106.45 109.59 112.75 115.9 119.06 122.21 125.37 128.52 131.67 134.82 137.98
5.33 5.33 5.33 5.33 5.33 5.33 5.33 5.33 5.33 5.33 5.33 5.33 5.33 5.33 5.33 5.33 5.33 5.33 5.33 5.33
5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46
5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2
5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46
5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2
尺寸代碼
358 359 360 361 362 363 364 365 366 367 368 369 370 371 372 373 374 375 376 377
d 公稱
A級 最大值
最小值
B級 最大值
最小值
d0 公稱
A級 最大值
最小值
B級 最大值
最小值
142.24 145.42 148.59 151.77 158.12 164.47 170.82 177.17 183.52 189.87 196.22 202.57 208.92 215.27 221.62 227.97 234.32 240.67 247.02 253.37
143.18 146.36 149.53 152.71 159.14 165.49 171.84 178.19 184.66 191.01 197.36 203.71 210.19 216.54 222.89 229.24 235.72 242.07 248.42 254.77
141.3 144.48 147.65 150.83 157.1 163.45 169.8 176.15 182.38 188.73 195.08 201.43 207.65 214 220.35 226.7 232.92 239.27 245.62 251.97
143.35 146.55 149.74 152.94 159.33 165.73 172.12 178.51 184.9 191.29 197.69 204.08 210.47 216.86 223.25 229.64 236.04 242.43 248.82 255.21
141.13 144.29 147.44 150.6 156.91 163.21 169.52 175.83 182.14 188.45 194.75 201.06 207.37 213.68 219.99 226.3 232.6 238.91 245.22 251.53
5.33 5.33 5.33 5.33 5.33 5.33 5.33 5.33 5.33 5.33 5.33 5.33 5.33 5.33 5.33 5.33 5.33 5.33 5.33 5.33
5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46
5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2
5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46
5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2
尺寸代碼
378 379 380 381 382 383 384 385 386 387 388 389 390 391 392 393 394 395 425 426
d 公稱
A級 最大值
最小值
B級 最大值
最小值
d0 公稱
A級 最大值
最小值
B級 最大值
最小值
266.07 278.77 291.47 304.17 329.57 354.97 380.37 405.26 430.66 456.06 481.46 506.86 532.26 557.66 582.68 608.08 633.48 658.88 113.67 116.84
267.59 280.29 293.12 305.82 331.22 356.75 382.15 407.17 432.69 458.22 483.75 509.27 534.67 560.2 585.35 610.87 636.4 661.93 114.51 117.68
264.55 277.25 289.82 302.52 327.92 353.19 378.59 403.35 428.63 453.9 479.17 504.45 529.85 555.12 580.01 605.29 630.56 655.83 112.83 116
267.99 280.77 293.56 306.34 331.9 357.46 383.02 408.07 433.63 459.19 484.75 510.31 535.87 561.43 586.6 612.16 637.72 663.28 114.59 117.78
264.15 276.77 289.38 302 327.24 352.48 377.72 402.45 427.69 452.93 478.17 503.41 528.65 553.89 578.76 604 629.24 654.48 112.75 115.9
5.33 5.33 5.33 5.33 5.33 5.33 5.33 5.33 5.33 5.33 5.33 5.33 5.33 5.33 5.33 5.33 5.33 5.33 6.99 6.99
5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 7.14 7.14
5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 6.84 6.84
5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 5.46 7.14 7.14
5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 5.2 6.84 6.84
尺寸代碼
427 428 429 430 431 432 433 434 435 436 437 438 439 440 441 442 443 444 445 446
d 公稱
A級 最大值
最小值
B級 最大值
最小值
d0 公稱
A級 最大值
最小值
B級 最大值
最小值
120.02 123.19 126.37 129.54 132.72 135.89 139.07 142.24 145.42 148.59 151.77 158.12 164.47 170.82 177.17 183.52 189.87 196.22 202.57 215.27
120.86 124.03 127.31 130.48 133.66 136.83 140.01 143.18 146.36 149.53 152.71 159.14 165.49 171.84 178.19 184.66 191.01 197.36 203.71 216.67
119.18 122.35 125.43 128.6 131.78 134.95 138.13 141.3 144.48 147.65 150.83 157.1 163.45 169.8 176.15 182.38 188.73 195.08 201.43 213.87
120.98 124.17 127.37 130.56 133.77 136.96 140.16 143.35 146.55 149.74 152.94 159.33 165.73 172.12 178.51 184.9 191.29 197.69 204.08 216.86
119.06 122.21 125.37 128.52 131.67 134.82 137.98 141.13 144.29 147.44 150.6 156.91 163.21 169.52 175.83 182.14 188.45 194.75 201.06 213.68
6.99 6.99 6.99 6.99 6.99 6.99 6.99 6.99 6.99 6.99 6.99 6.99 6.99 6.99 6.99 6.99 6.99 6.99 6.99 6.99
7.14 7.14 7.14 7.14 7.14 7.14 7.14 7.14 7.14 7.14 7.14 7.14 7.14 7.14 7.14 7.14 7.14 7.14 7.14 7.14
6.84 6.84 6.84 6.84 6.84 6.84 6.84 6.84 6.84 6.84 6.84 6.84 6.84 6.84 6.84 6.84 6.84 6.84 6.84 6.84
7.14 7.14 7.14 7.14 7.14 7.14 7.14 7.14 7.14 7.14 7.14 7.14 7.14 7.14 7.14 7.14 7.14 7.14 7.14 7.14
6.84 6.84 6.84 6.84 6.84 6.84 6.84 6.84 6.84 6.84 6.84 6.84 6.84 6.84 6.84 6.84 6.84 6.84 6.84 6.84
尺寸代碼
447 448 449 450 451 452 453 454 455 456 457 458 459 460 461 462 463 464 465 466
d 公稱
A級 最大值
最小值
B級 最大值
最小值
d0 公稱
A級 最大值
最小值
B級 最大值
最小值
227.97 240.67 253.37 266.07 278.77 291.47 304.17 316.87 329.57 342.27 354.97 367.67 380.37 393.07 405.26 417.96 430.66 443.36 456.06 468.76
229.37 242.07 254.77 267.59 280.29 292.99 305.69 318.39 331.09 344.05 356.75 369.45 382.15 394.85 407.17 419.87 432.69 445.52 458.22 470.92
226.57 239.27 251.97 264.55 277.25 289.95 302.65 315.35 328.05 340.49 353.19 365.89 378.59 391.29 403.35 416.05 428.63 441.2 453.9 466.6
229.64 242.43 255.21 267.99 280.77 293.56 306.34 319.12 331.9 344.68 357.46 370.24 383.02 395.8 408.07 420.85 433.63 446.41 459.19 471.97
226.3 238.91 251.53 264.15 276.77 289.38 302 314.62 327.24 339.86 352.48 365.1 377.72 390.34 402.45 415.07 427.69 440.31 452.93 465.55
6.99 6.99 6.99 6.99 6.99 6.99 6.99 6.99 6.99 6.99 6.99 6.99 6.99 6.99 6.99 6.99 6.99 6.99 6.99 6.99
7.14 7.14 7.14 7.14 7.14 7.14 7.14 7.14 7.14 7.14 7.14 7.14 7.14 7.14 7.14 7.14 7.14 7.14 7.14 7.14
6.84 6.84 6.84 6.84 6.84 6.84 6.84 6.84 6.84 6.84 6.84 6.84 6.84 6.84 6.84 6.84 6.84 6.84 6.84 6.84
7.14 7.14 7.14 7.14 7.14 7.14 7.14 7.14 7.14 7.14 7.14 7.14 7.14 7.14 7.14 7.14 7.14 7.14 7.14 7.14
6.84 6.84 6.84 6.84 6.84 6.84 6.84 6.84 6.84 6.84 6.84 6.84 6.84 6.84 6.84 6.84 6.84 6.84 6.84 6.84
尺寸代碼
467 468 469 470 471 472 473 474 475
d 公稱
A級 最大值
最小值
B級 最大值
最小值
d0 公稱
A級 最大值
最小值
B級 最大值
最小值
481.46 494.16 506.86 532.26 557.66 582.68 608.08 633.48 658.88
483.75 496.45 509.27 534.67 560.2 585.35 610.87 636.4 661.93
479.17 491.87 504.45 529.85 555.12 580.01 605.29 630.56 655.83
484.75 497.53 510.31 535.87 561.43 586.6 612.16 637.72 663.28
478.17 490.79 503.41 528.65 553.89 578.76 604 629.24 654.48
6.99 6.99 6.99 6.99 6.99 6.99 6.99 6.99 6.99
7.14 7.14 7.14 7.14 7.14 7.14 7.14 7.14 7.14
6.84 6.84 6.84 6.84 6.84 6.84 6.84 6.84 6.84
7.14 7.14 7.14 7.14 7.14 7.14 7.14 7.14 7.14
6.84 6.84 6.84 6.84 6.84 6.84 6.84 6.84 6.84
①,B類公差的O形圈适用于一般應用，A類公差的O形圈适用于類似航空航天等要求更精密公差的應用。

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
GB /T 3103.3 - 2020
緊固件公差 平墊圈
類似标準及供貨信息
1 F型螺紋油口柱端用O形圈 [國标]
GB /T 3765 - 2008		 F型螺紋油口柱端用O形圈

2 密封元件為彈性體材料的旋轉軸唇形密封圈 [國标]
GB /T 13871.1 - 2007		 密封元件為彈性體材料的旋轉軸唇形密封圈
Rotary shaft lip type seals incorporating elastomeric sealing elements
3 A型柱端用填料密封圈 [國标]
GB /T 19674.2 - 2005		 A型柱端用填料密封圈

4 E型柱端用填料密封圈 [國标]
GB /T 19674.2 - 2005		 E型柱端用填料密封圈

5 液壓氣動用O形橡膠密封圈 - G系列 [國标]
GB /T 3452.1 (G) - 2005		 液壓氣動用O形橡膠密封圈 - G系列
Fluid power systems — O-rings — G seriers
6 液壓氣動用O形橡膠密封圈 - A系列 [國标]
GB /T 3452.1 (A) - 2005		 液壓氣動用O形橡膠密封圈 - A系列
Fluid power systems — O-rings — A seriers
7 鋼制管法蘭用金屬環墊 [國标]
GB /T 9128 - 2003		 鋼制管法蘭用金屬環墊
Dimensions of metallic ring-joint gaskets for use with steel pipe flanges
8 活塞L1密封溝槽用Y形圈 [國标]
GB /T 10708.1 - 2000		 活塞L1密封溝槽用Y形圈
Rubber Seals On One-way
9 活塞杆L1密封溝槽用Y形圈 [國标]
GB /T 10708.1 - 2000		 活塞杆L1密封溝槽用Y形圈

10 活塞L2密封溝槽用Y形圈 [國标]
GB /T 10708.1 - 2000		 活塞L2密封溝槽用Y形圈

11 活塞L2密封溝槽用蕾形圈 [國标]
GB /T 10708.1 - 2000		 活塞L2密封溝槽用蕾形圈

12 活塞杆L2密封溝槽用Y形圈 [國标]
GB /T 10708.1 - 2000		 活塞杆L2密封溝槽用Y形圈

13 活塞杆L2密封溝槽用蕾形圈 [國标]
GB /T 10708.1 - 2000		 活塞杆L2密封溝槽用蕾形圈

14 活塞L3密封溝槽用V形圈、壓環和彈性圈 [國标]
GB /T 10708.1 - 2000		 活塞L3密封溝槽用V形圈、壓環和彈性圈

15 活塞杆L3密封溝槽用V形圈、壓環和支撐環 [國标]
GB /T 10708.1 - 2000		 活塞杆L3密封溝槽用V形圈、壓環和支撐環

16 雙向密封圈 - 鼓形圈 [國标]
GB /T 10708.2 - 2000		 雙向密封圈 - 鼓形圈

17 雙向密封圈 - 山形圈 [國标]
GB /T 10708.2 - 2000		 雙向密封圈 - 山形圈

18 塑料支承環 [國标]
GB /T 10708.2 - 2000		 塑料支承環

19 A型防塵圈 [國标]
GB /T 10708.3 - 2000		 A型防塵圈
wiper riitg ( scraper ) - Type A
20 B型防塵圈 [國标]
GB /T 10708.3 - 2000		 B型防塵圈

21 C型防塵圈 [國标]
GB /T 10708.3 - 2000		 C型防塵圈

22 卡套式管接頭用尖角密封墊圈 [國标]
GB 3762 - 1983		 卡套式管接頭用尖角密封墊圈
Bite Type Tube Fittings - Tipping Washer
23 O形橡膠密封圈 [國标]
GB 1235 - 1976		 O形橡膠密封圈
O-rings, Inside Diameters, Cross-sections, Tolerances And Size Identification Code
24 密封推入帽 [德标]
DIN 443 - 2017		 密封推入帽
Sealing Push-In Caps
供應商(2)
25 密封推入帽 [德标]
DIN 443 - 2011		 密封推入帽
Sealing Push-In Caps
供應商(2)
26 密封墊圈 [德标]
DIN 470 - 2011		 密封墊圈
Sealing Washers
供應商(2)
27 密封墊圈 [德标]
DIN 470 - 2008		 密封墊圈
Sealing Washers
供應商(2)
28 用于電纜和絕緣電線的密封墊圈 [德标]
DIN 89347 - 2008		 用于電纜和絕緣電線的密封墊圈
Washers For Glands For Electrical Cables And Insulated Wires
供應商(1)
29 密封墊圈 A型 [德标]
DIN 7603 (A) - 2001		 密封墊圈 A型
Sealing Rings - Form A
供應商(8)
30 配合墊圈 [德标]
DIN 988 (P/PS) - 1990		 配合墊圈
Shim Rings
供應商(13)
31 密封推入帽 [德标]
DIN 443 - 1970		 密封推入帽
Sealing push-in caps
供應商(2)
32 密封墊圈 C型 [德标]
DIN 7603 (C) - 2001		 密封墊圈 C型
Sealing Rings - Form C
33 密封墊圈 D型 [德标]
DIN 7603 (D) - 2001		 密封墊圈 D型
Sealing Rings - Form D
34 船舶與海上技術 法蘭聯接用平墊圈 [德标]
DIN 86039 - 2000		 船舶與海上技術 法蘭聯接用平墊圈
Ships and Marine Technology - Flat Gaskets for Flange Connections Extra Light Duty on 32 to DN 50, up to PN 25, DN 65 to DN 125, up to PN 10
35 旋轉軸唇形密封圈 骨架油封 [德标]
DIN 3760 - 1996		 旋轉軸唇形密封圈 骨架油封
Rotary Shaft Lip Seals
36 型材密封圈 [德标]
DIN 3869 - 1994		 型材密封圈
Profil sealing rings
37 O型密封圈 [德标]
DIN 3771 (-1) - 1993		 O型密封圈
O-Rings
38 支承墊圈 [德标]
DIN 988 (S/SS) - 1990		 支承墊圈
Supporting Rings
39 密封圈 [德标]
DIN 3770 - 1986		 密封圈
Sealing rings (O-rings) with special a accuracy, made of elastomeric
40 卡套式管接頭用O形圈 [國際]
ISO 8434-1 (F) - 2018		 卡套式管接頭用O形圈
O-ring
41 液壓傳動系統—— 一般工業用O型密封圈 [國際]
ISO 3601-1 - 2012		 液壓傳動系統—— 一般工業用O型密封圈
Fluid Power Systems — O-Rings For General Industrial Applications
42 液壓傳動系統—— 航空用O型密封圈 [國際]
ISO 3601-1 - 2012		 液壓傳動系統—— 航空用O型密封圈
Fluid Power Systems — O-Rings For Aerospace Applications
43 通用和液壓傳動用接頭 - 帶ISO725螺紋和O形圈密封的油口和螺紋端頭 - 第1部分:锪孔溝槽中裝有O形密封圈的油口 [國際]
ISO 11926-1 - 1995		 通用和液壓傳動用接頭 - 帶ISO725螺紋和O形圈密封的油口和螺紋端頭 - 第1部分:锪孔溝槽中裝有O形密封圈的油口
Connections for general use and fluid power - Ports and stud ends with ISO 725 threads and O-ring seal - Part1: Port with O-ring sea in truncated housing
44 塞片 [汽标代号]
Q 721		 塞片
Expansion Plug
供應商(1)
45 密封墊圈 [汽标代号]
Q 723		 密封墊圈
Sealing rings
供應商(3)
46 碗形塞片 [汽标代号]
Q 722		 碗形塞片
Bowl type expansion plug
47 密封塞 [汽标代号]
Q 728		 密封塞
Sealing Plugs
48 常閉式通氣塞 - 閥片 [汽标代号]
Q 900B.3		 常閉式通氣塞 - 閥片

49 加長型常閉式通氣塞 - 密封圈 [汽标代号]
Q 904.3		 加長型常閉式通氣塞 - 密封圈

50 PN2500超高壓閥門和管件 錐面墊、錐面盲墊 [機械行業]
JB /T 1308.6 - 2011		 PN2500超高壓閥門和管件 錐面墊、錐面盲墊
Gaskets and Conical Face Blind Gasket
供應商(1)
51 密封墊圈 [機械行業]
JB /ZQ 4784 - 2006		 密封墊圈
Sealing rings
供應商(1)
52 螺塞用密封墊圈 [機械行業]
JB /ZQ 4454 - 1997		 螺塞用密封墊圈
Sealing washers for plugs
供應商(3)
53 密封墊圈 [機械行業]
JB 1002 - 1977		 密封墊圈
Sealing washers
供應商(3)
54 組合密封墊圈 [機械行業]
JB 982 - 1977		 組合密封墊圈
Combination Sealing Washer
供應商(1)
55 液力傳動用合金鑄鐵密封環 [機械行業]
JB /T 8547 - 2020		 液力傳動用合金鑄鐵密封環
Alloy cast iron rings for hydrodynamic drive
56 氣動用O形橡膠密封圈 [機械行業]
JB /T 6659 - 2007		 氣動用O形橡膠密封圈
0-ring rubber seal applicable to pneumatic
57 VD形橡膠密封圈 [機械行業]
JB /T 6994 - 2007		 VD形橡膠密封圈
VD Shape rubber seal ring
58 O形橡膠密封圈 [機械行業]
JB /ZQ 4224 - 2006		 O形橡膠密封圈
O-rings
59 鋼制管法蘭用非金屬墊片 - 凹面/凸面法蘭用 MFM 型墊片 Class 300 (PN50) ~ Class 600 (PN110) [化工]
HG /T 20627 (MFM) - 2009		 鋼制管法蘭用非金屬墊片 - 凹面/凸面法蘭用 MFM 型墊片 Class 300 (PN50) ~ Class 600 (PN110)
Non-metallic Flat Gaskets For Use With Steel Pipe Flanges - Type MFM
供應商(1)
60 鋼制管法蘭用纏繞式墊片 - 突面法蘭用帶對中環(C型)或帶内環和對中環(D型)墊片 [化工]
HG /T 20631 (C/D) - 2009		 鋼制管法蘭用纏繞式墊片 - 突面法蘭用帶對中環(C型)或帶内環和對中環(D型)墊片
Spiral Wound Gaskets For Use With Steel Pipe Flanges - Type C, D
供應商(1)
61 鋼制管法蘭用金屬環形墊（Class系列） [化工]
HG /T 20633 - 2009		 鋼制管法蘭用金屬環形墊（Class系列）
Metallic ring joint gaskets for use with steel pipe flanges (Class designated)
供應商(1)
62 鋼制管法蘭用非金屬平墊片 - FF型 [化工]
HG /T 20606 (FF) - 2009		 鋼制管法蘭用非金屬平墊片 - FF型
Non-metallic flat gaskets for use with steel pipe flanges - Type FF
63 鋼制管法蘭用非金屬平墊片 - 凹面/凸面法蘭用MFM型墊片 (PN10~PN63) [化工]
HG /T 20606 (MFM) - 2009		 鋼制管法蘭用非金屬平墊片 - 凹面/凸面法蘭用MFM型墊片 (PN10~PN63)
Non-metallic flat gaskets for use with steel pipe flanges - Type MFM
64 鋼制管法蘭用非金屬平墊片 - RE、RE-E型 [化工]
HG /T 20606 (RE/RE-E) - 2009		 鋼制管法蘭用非金屬平墊片 - RE、RE-E型
Non-metallic flat gaskets for use with steel pipe flanges - Type RE、RE-E
65 鋼制管法蘭用非金屬平墊片 - 榫面/槽面法蘭用TG型墊片 (PN10~PN63) [化工]
HG /T 20606 (TG) - 2009		 鋼制管法蘭用非金屬平墊片 - 榫面/槽面法蘭用TG型墊片 (PN10~PN63)
Non-metallic flat gaskets for use with steel pipe flanges - Type TG
66 鋼制管法蘭用纏繞式墊片(PN系列) A型，B型 [化工]
HG /T 20610 (A,B) - 2009		 鋼制管法蘭用纏繞式墊片(PN系列) A型，B型
Spiral Wound Gaskets For Use With Steel Pipe Flanges (PN desingated) -Type A, B
67 鋼制管法蘭用纏繞式墊片(PN系列) C型，D型 [化工]
HG /T 20610 (C,D) - 2009		 鋼制管法蘭用纏繞式墊片(PN系列) C型，D型
Spiral Wound Gaskets For Use With Steel Pipe Flanges (PN desingated) -Type C, D
68 鋼制管法蘭用具有覆蓋層的齒形組合墊 - 基本型 [化工]
HG /T 20611 (A) - 2009		 鋼制管法蘭用具有覆蓋層的齒形組合墊 - 基本型
Covered serrated metal gaskets for use with steel pipe flanges - A
69 鋼制管法蘭用具有覆蓋層的齒形組合墊 - 帶整體對中環型 [化工]
HG /T 20611 (B) - 2009		 鋼制管法蘭用具有覆蓋層的齒形組合墊 - 帶整體對中環型
Covered serrated metal gaskets for use with steel pipe flanges - B
70 鋼制管法蘭用具有覆蓋層的齒形組合墊 - 帶活動對中環型 [化工]
HG /T 20611 (C) - 2009		 鋼制管法蘭用具有覆蓋層的齒形組合墊 - 帶活動對中環型
Covered serrated metal gaskets for use with steel pipe flanges - C
71 鋼制管法蘭用非金屬墊片 - 全平面法蘭用 FF 型墊片 Class 150 (PN20) [化工]
HG /T 20627 (FE) - 2009		 鋼制管法蘭用非金屬墊片 - 全平面法蘭用 FF 型墊片 Class 150 (PN20)
Non-metallic Flat Gaskets For Use With Steel Pipe Flanges - Type FF
72 鋼制管法蘭用非金屬墊片 - 突面法蘭用 RF 和 RF-E 型墊片 [化工]
HG /T 20627 (RF/RF-E) - 2009		 鋼制管法蘭用非金屬墊片 - 突面法蘭用 RF 和 RF-E 型墊片
Non-metallic Flat Gaskets For Use With Steel Pipe Flanges - Type RF、RF-E
73 鋼制管法蘭用非金屬墊片 - 榫面/槽面法蘭用 TG 型墊片 Class 300 (PN50) ~ Class 600 (PN110) [化工]
HG /T 20627 (TG) - 2009		 鋼制管法蘭用非金屬墊片 - 榫面/槽面法蘭用 TG 型墊片 Class 300 (PN50) ~ Class 600 (PN110)
Non-metallic Flat Gaskets For Use With Steel Pipe Flanges - Type TG
74 鋼制管法蘭用纏繞式墊片 - 榫面/槽面和凹面/凸面法蘭用基本型(A型)或帶内環(B型)墊片 [化工]
HG /T 20631 (A/B) - 2009		 鋼制管法蘭用纏繞式墊片 - 榫面/槽面和凹面/凸面法蘭用基本型(A型)或帶内環(B型)墊片
Spiral Wound Gaskets For Use With Steel Pipe Flanges - Type A, B
75 法蘭(A系列)用帶對中環(C型)或帶内環和對中環(D型)纏繞墊片 [化工]
HG /T 20631 - 2009		 法蘭(A系列)用帶對中環(C型)或帶内環和對中環(D型)纏繞墊片

76 法蘭(B系列)用帶對中環(C型)或帶内環和對中環(D型)纏繞墊片 [化工]
HG /T 20631 - 2009		 法蘭(B系列)用帶對中環(C型)或帶内環和對中環(D型)纏繞墊片

77 鋼制管法蘭用金屬環墊 PN6.3Mpa(63bar) [化工]
HG 20612 (PN6.3Mpa(63bar)) - 1997		 鋼制管法蘭用金屬環墊 PN6.3Mpa(63bar)
Metallic ring joint gaskets for use with steel pipe flanges，PN6.3Mpa(63bar)
78 鋼制管法蘭用金屬環墊 PN10.0Mpa(100bar) [化工]
HG 20612 (PN10.0Mpa(100bar)) - 1997		 鋼制管法蘭用金屬環墊 PN10.0Mpa(100bar)
Metallic ring joint gaskets for use with steel pipe flanges，PN10.0Mpa(100bar)
79 鋼制管法蘭用金屬環墊 PN16.0Mpa(160bar) [化工]
HG 20612 (PN16.0Mpa(160bar)) - 1997		 鋼制管法蘭用金屬環墊 PN16.0Mpa(160bar)
Metallic ring joint gaskets for use with steel pipe flanges，PN16.0Mpa(160bar)
80 鋼制管法蘭用金屬環墊 PN25.0Mpa(250bar) [化工]
HG 20612 (PN25.0Mpa(250bar)) - 1997		 鋼制管法蘭用金屬環墊 PN25.0Mpa(250bar)
Metallic ring joint gaskets for use with steel pipe flanges，PN25.0Mpa(250bar)
81 非金屬軟墊片 [其它]
NB/T 47024 - 2012		 非金屬軟墊片
Nonmetallic gaskets
82 井口設備類型法蘭連接 — 密封圈 — П型 [俄标]
GOST 28919 - 1991		 井口設備類型法蘭連接 — 密封圈 — П型
Flange Connections of Wellhead Equipment - Gasket - П
83 井口設備類型法蘭連接 — 密封圈 — БX型 [俄标]
GOST 28919 - 1991		 井口設備類型法蘭連接 — 密封圈 — БX型
Flange Connections of Wellhead Equipment - Gasket - БX
84 EPDM 連體墊圈 [萬禧]
WS 9260		 EPDM 連體墊圈
Sealing washers with EPDM
供應商(1)
85 O型圈 [美标]
SAE AS 568 - 2020		 O型圈
Aerospace Size Standard for O-Rings
86 一般用途和流體傳動管接頭.帶ASME B1.1螺紋和O形圈密封的油口和螺紋端頭.第1部分:锪孔溝槽中裝有O形密封圈的油口 [美标]
SAE J 1926-1 - 2016		 一般用途和流體傳動管接頭.帶ASME B1.1螺紋和O形圈密封的油口和螺紋端頭.第1部分:锪孔溝槽中裝有O形密封圈的油口
Connections for General Use and Fluid Power Ports and Stud Ends with ASME B1.1 Threads and O-Ring Sealing Part 1: Threaded Port with O-Ring Seal in Truncated Housing
87 液壓傳動系統—— 一般工業用O型密封圈 [德标]
DIN ISO 3601-1 - 2013		 液壓傳動系統—— 一般工業用O型密封圈
Fluid Power Systems — O-Rings For General Industrial Applications
88 液壓傳動系統—— 航空用O型密封圈 [德标]
DIN ISO 3601-1 - 2013		 液壓傳動系統—— 航空用O型密封圈
Fluid Power Systems — O-Rings For Aerospace Applications
89 密封塞 [汽标]
QC /T 883 - 2011		 密封塞
Sealing Plugs
90 密封墊圈 [汽标]
QC /T 638 - 2000		 密封墊圈
Sealing Rings
91 塞片 [汽标]
QC /T 387 - 1999		 塞片
Expansion Plug
92 碗形塞片 [汽标]
QC /T 388 - 1999		 碗形塞片
Bowl Type Expansion Plug
93 常閉式通氣塞 - 閥片 [汽标]
QC /T 410 (-3) - 1999		 常閉式通氣塞 - 閥片

94 C型常閉式通氣塞 - 密封圈 [汽标]
QC /T 410 (C3) - 1999		 C型常閉式通氣塞 - 密封圈

95 芳綸橡膠與增強聚四氟乙烯墊片（04） [船舶]
CB /T 4328 (04) - 2013		 芳綸橡膠與增強聚四氟乙烯墊片（04）

96 R型環墊Table3 [美标]
ASME B 16.20 - 2012		 R型環墊Table3
Metallic Gaskets for Pipe Flanges ( Ring-Joint )
97 RX型環墊Table5 [美标]
ASME B 16.20 - 2012		 RX型環墊Table5
Type RX ring gasket
98 鋼制管法蘭用金屬環墊 [石化]
SH /T 3403 - 2013		 鋼制管法蘭用金屬環墊
Metallic ring joint gaskets for steel pipe flanges in petrochemical industry
99 尼龍嵌件六角鎖緊螺母尼龍圈 [航空]
HB 5955 - 1986		 尼龍嵌件六角鎖緊螺母尼龍圈

100 O型圈 密封圈 [瑞典工業标準]
SIS SMS 1586 - 1965		 O型圈 密封圈
O-Ring
注：技術數據僅供參考，以官方原件為準！
© 易緊通 服務熱線：4006-164580（免長途費）
