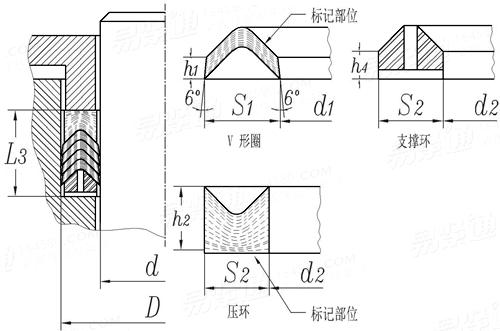

活塞杆L3密封溝槽用V形圈、壓環和支撐環 GB /T 10708.1 - 2000

選擇規格尺寸 點擊↓

6

8

10

12

14

16

18

20

22

25

10

12

14

16

18

20

22

25

28

32

36

40

45

50

28

32

36

40

45

50

56

63

70

80

90

56

63

70

80

90

100

110

125

140

100

110

125

140

160

180

200

160

180

200

220

250

280

320

360

GB /T 10708.1 - 2000 活塞杆L3密封溝槽用V形圈、壓環和支撐環

尺寸單位: mm
國标GB /T10708.1 - 2000 GB10708.1 10708.1G 活塞杆L3密封溝槽用V形圈、壓環和支撐環
GB /T 10708.1 - 2000 活塞杆L3密封溝槽用V形圈、壓環和支撐環
掃一掃分享
公差
公稱直徑
d
6 8 10 12 14 16 18 20 22 25 10 12 14 16 18
D
L3
d1 公稱
最大值
最小值
d2 公稱
最大值
最小值
s1 公稱
最大值
最小值
s2 公稱
最大值
最小值
h1 公稱
最大值
最小值
h2 公稱
最大值
最小值
h4 公稱
最大值
最小值
V形圈數量
14 16 18 20 22 24 26 28 30 33 20 22 24 26 28
14.5 14.5 14.5 14.5 14.5 14.5 14.5 14.5 14.5 14.5 16 16 16 16 16
5.5 7.5 9.5 11.5 13.5 15.5 17.5 19.5 21.5 24.5 9.4 11.4 13.4 15.4 17.4
5.68 7.68 9.68 11.68 13.68 15.68 17.72 19.72 21.72 24.72 9.62 11.62 13.62 15.62 17.62
5.32 7.32 9.32 11.32 13.32 15.32 17.28 19.28 21.28 24.28 9.18 11.18 13.18 15.18 17.18
6.3 8.3 10.3 12.3 14.3 16.3 18.3 20.3 22.3 25.3 10.3 12.3 14.3 16.3 18.3
6.48 8.48 10.48 12.48 14.48 16.48 18.52 20.52 22.52 25.52 10.52 12.52 14.52 16.52 18.52
6.12 8.12 10.12 12.12 14.12 16.12 18.08 20.08 22.08 25.08 10.08 12.08 14.08 16.08 18.08
4.5 4.5 4.5 4.5 4.5 4.5 4.5 4.5 4.5 4.5 5.6 5.6 5.6 5.6 5.6
4.65 4.65 4.65 4.65 4.65 4.65 4.65 4.65 4.65 4.65 5.75 5.75 5.75 5.75 5.75
4.35 4.35 4.35 4.35 4.35 4.35 4.35 4.35 4.35 4.35 5.45 5.45 5.45 5.45 5.45
3.7 3.7 3.7 3.7 3.7 3.7 3.7 3.7 3.7 3.7 4.7 4.7 4.7 4.7 4.7
3.85 3.85 3.85 3.85 3.85 3.85 3.85 3.85 3.85 3.85 4.85 4.85 4.85 4.85 4.85
3.55 3.55 3.55 3.55 3.55 3.55 3.55 3.55 3.55 3.55 4.55 4.55 4.55 4.55 4.55
2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 3 3 3 3 3
2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.7 2.7 3.2 3.2 3.2 3.2 3.2
2.3 2.3 2.3 2.3 2.3 2.3 2.3 2.3 2.3 2.3 2.8 2.8 2.8 2.8 2.8
6 6 6 6 6 6 6 6 6 6 6.5 6.5 6.5 6.5 6.5
6.2 6.2 6.2 6.2 6.2 6.2 6.2 6.2 6.2 6.2 6.7 6.7 6.7 6.7 6.7
5.8 5.8 5.8 5.8 5.8 5.8 5.8 5.8 5.8 5.8 6.3 6.3 6.3 6.3 6.3
3 3 3 3 3 3 3 3 3 3 3 3 3 3 3
3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2
2.8 2.8 2.8 2.8 2.8 2.8 2.8 2.8 2.8 2.8 2.8 2.8 2.8 2.8 2.8
2 2 2 2 2 2 2 2 2 2 2 2 2 2 2
公稱直徑
d
20 22 25 28 32 36 40 45 50 28 32 36 40 45 50
D
L3
d1 公稱
最大值
最小值
d2 公稱
最大值
最小值
s1 公稱
最大值
最小值
s2 公稱
最大值
最小值
h1 公稱
最大值
最小值
h2 公稱
最大值
最小值
h4 公稱
最大值
最小值
V形圈數量
30 32 35 38 42 46 50 55 60 43 47 51 55 60 65
16 16 16 16 16 16 16 16 16 25 25 25 25 25 25
19.4 21.4 24.4 27.4 31.4 35.4 39.4 44.4 49.4 27.3 31.3 35.3 39.3 44.3 49.3
19.62 21.62 24.62 27.62 31.62 35.62 39.62 44.62 49.62 27.52 31.52 35.52 39.52 44.52 49.52
19.18 21.18 24.18 27.18 31.18 35.18 39.18 44.18 49.18 27.08 31.08 35.08 39.08 44.08 49.08
20.3 22.3 25.3 28.3 32.3 36.3 40.3 45.3 50.3 28.5 32.5 36.5 40.5 45.5 50.5
20.52 22.52 25.52 28.52 32.52 36.52 40.52 45.52 50.52 28.72 32.72 36.72 40.72 45.72 50.72
20.08 22.08 25.08 28.08 32.08 36.08 40.08 45.08 50.08 28.28 32.28 36.28 40.28 45.28 50.28
5.6 5.6 5.6 5.6 5.6 5.6 5.6 5.6 5.6 8.2 8.2 8.2 8.2 8.2 8.2
5.75 5.75 5.75 5.75 5.75 5.75 5.75 5.75 5.75 8.35 8.35 8.35 8.35 8.35 8.35
5.45 5.45 5.45 5.45 5.45 5.45 5.45 5.45 5.45 8.05 8.05 8.05 8.05 8.05 8.05
4.7 4.7 4.7 4.7 4.7 4.7 4.7 4.7 4.7 7 7 7 7 7 7
4.85 4.85 4.85 4.85 4.85 4.85 4.85 4.85 4.85 7.15 7.15 7.15 7.15 7.15 7.15
4.55 4.55 4.55 4.55 4.55 4.55 4.55 4.55 4.55 6.85 6.85 6.85 6.85 6.85 6.85
3 3 3 3 3 3 3 3 3 4.5 4.5 4.5 4.5 4.5 4.5
3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 4.7 4.7 4.7 4.7 4.7 4.7
2.8 2.8 2.8 2.8 2.8 2.8 2.8 2.8 2.8 4.3 4.3 4.3 4.3 4.3 4.3
6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 8 8 8 8 8 8
6.7 6.7 6.7 6.7 6.7 6.7 6.7 6.7 6.7 8.2 8.2 8.2 8.2 8.2 8.2
6.3 6.3 6.3 6.3 6.3 6.3 6.3 6.3 6.3 7.8 7.8 7.8 7.8 7.8 7.8
3 3 3 3 3 3 3 3 3 3 3 3 3 3 3
3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2
2.8 2.8 2.8 2.8 2.8 2.8 2.8 2.8 2.8 2.8 2.8 2.8 2.8 2.8 2.8
2 2 2 2 2 2 2 2 2 3 3 3 3 3 3
公稱直徑
d
56 63 70 80 90 56 63 70 80 90 100 110 125 140 100
D
L3
d1 公稱
最大值
最小值
d2 公稱
最大值
最小值
s1 公稱
最大值
最小值
s2 公稱
最大值
最小值
h1 公稱
最大值
最小值
h2 公稱
最大值
最小值
h4 公稱
最大值
最小值
V形圈數量
71 78 85 95 105 76 83 90 100 110 120 130 145 160 125
25 25 25 25 25 32 32 32 32 32 32 32 32 32 40
55.3 62.3 69.3 79.3 89.3 55.2 62.2 69.2 79.2 89.2 99.2 109.2 124.2 139.2 99
55.52 62.52 69.58 79.58 89.58 55.42 62.42 69.48 79.48 89.48 99.48 109.48 124.55 139.55 99.35
55.08 62.08 69.02 79.02 89.02 54.98 61.98 68.92 78.92 88.92 98.92 108.92 123.85 138.85 98.65
56.6 63.6 70.5 80.5 90.5 56.6 63.6 70.6 80.6 90.6 100.6 110.6 125.6 140.6 100.6
56.82 63.82 70.78 80.78 90.78 56.82 63.82 70.88 80.88 90.88 100.88 110.88 125.95 140.95 100.95
56.38 63.38 70.22 80.22 90.22 56.38 63.38 70.32 80.32 90.32 100.32 110.32 125.25 140.25 100.25
8.2 8.2 8.2 8.2 8.2 10.8 10.8 10.8 10.8 10.8 10.8 10.8 10.8 10.8 13.5
8.35 8.35 8.35 8.35 8.35 10.95 10.95 10.95 10.95 10.95 10.95 10.95 10.95 10.95 13.65
8.05 8.05 8.05 8.05 8.05 10.65 10.65 10.65 10.65 10.65 10.65 10.65 10.65 10.65 13.35
7 7 7 7 7 9.4 9.4 9.4 9.4 9.4 9.4 9.4 9.4 9.4 11.9
7.15 7.15 7.15 7.15 7.15 9.55 9.55 9.55 9.55 9.55 9.55 9.55 9.55 9.55 12.05
6.85 6.85 6.85 6.85 6.85 9.25 9.25 9.25 9.25 9.25 9.25 9.25 9.25 9.25 11.75
4.5 4.5 4.5 4.5 4.5 6 6 6 6 6 6 6 6 6 6
4.7 4.7 4.7 4.7 4.7 6.2 6.2 6.2 6.2 6.2 6.2 6.2 6.2 6.2 6.2
4.3 4.3 4.3 4.3 4.3 5.8 5.8 5.8 5.8 5.8 5.8 5.8 5.8 5.8 5.8
8 8 8 8 8 10 10 10 10 10 10 10 10 10 12
8.2 8.2 8.2 8.2 8.2 10.2 10.2 10.2 10.2 10.2 10.2 10.2 10.2 10.2 12.2
7.8 7.8 7.8 7.8 7.8 9.8 9.8 9.8 9.8 9.8 9.8 9.8 9.8 9.8 11.8
3 3 3 3 3 3 3 3 3 3 3 3 3 3 3
3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2 3.2
2.8 2.8 2.8 2.8 2.8 2.8 2.8 2.8 2.8 2.8 2.8 2.8 2.8 2.8 2.8
3 3 3 3 3 3 3 3 3 3 3 3 3 3 2
公稱直徑
d
110 125 140 160 180 200 160 180 200 220 250 280 320 360
D
L3
d1 公稱
最大值
最小值
d2 公稱
最大值
最小值
s1 公稱
最大值
最小值
s2 公稱
最大值
最小值
h1 公稱
最大值
最小值
h2 公稱
最大值
最小值
h4 公稱
最大值
最小值
V形圈數量
135 150 165 185 205 225 190 210 230 250 280 310 360 400
40 40 40 40 40 40 50 50 50 50 50 50 63 63
109 124 139 159 179 199 158.8 178.8 198.8 218.8 248.8 278.8 318.4 358.4
109.35 124.35 139.35 159.35 179.45 199.45 159.15 179.25 199.25 219.25 249.25 279.4 319 359
108.65 123.65 138.65 158.65 178.55 198.55 158.45 178.35 198.35 218.35 248.35 278.2 317.8 357.8
110.6 125.6 140.6 160.6 180.6 200.6 160.8 180.8 200.8 220.8 250.8 280.8 321 361
110.95 125.95 140.95 160.95 181.05 201.05 161.15 181.25 201.25 221.25 251.25 281.4 321.6 361.6
110.25 125.25 140.25 160.25 180.15 200.15 160.45 180.35 200.35 220.35 250.35 280.2 320.4 360.4
13.5 13.5 13.5 13.5 13.5 13.5 16.2 16.2 16.2 16.2 16.2 16.2 21.6 21.6
13.65 13.65 13.65 13.65 13.65 13.65 16.4 16.4 16.4 16.4 16.4 16.4 21.85 21.85
13.35 13.35 13.35 13.35 13.35 13.35 16 16 16 16 16 16 21.35 21.35
11.9 11.9 11.9 11.9 11.9 11.9 14.2 14.2 14.2 14.2 14.2 14.2 19 19
12.05 12.05 12.05 12.05 12.05 12.05 14.4 14.4 14.4 14.4 14.4 14.4 19.25 19.25
11.75 11.75 11.75 11.75 11.75 11.75 14 14 14 14 14 14 18.75 18.75
6 6 6 6 6 6 6.5 6.5 6.5 6.5 6.5 6.5 7 7
6.2 6.2 6.2 6.2 6.2 6.2 6.75 6.75 6.75 6.75 6.75 6.75 7.25 7.25
5.8 5.8 5.8 5.8 5.8 5.8 6.25 6.25 6.25 6.25 6.25 6.25 6.75 6.75
12 12 12 12 12 12 14 14 14 14 14 14 15.5 15.5
12.2 12.2 12.2 12.2 12.2 12.2 14.25 14.25 14.25 14.25 14.25 14.25 15.75 15.75
11.8 11.8 11.8 11.8 11.8 11.8 13.75 13.75 13.75 13.75 13.75 13.75 15.25 15.25
3 3 3 3 3 3 3 3 3 3 3 3 4 4
3.2 3.2 3.2 3.2 3.2 3.2 3.25 3.25 3.25 3.25 3.25 3.25 4.25 4.25
2.8 2.8 2.8 2.8 2.8 2.8 2.75 2.75 2.75 2.75 2.75 2.75 3.75 3.75
2 2 2 2 2 2 5 5 5 5 5 5 6 6
