密封塞 QC /T 883 - 2011

選擇規格尺寸 點擊↓

4

5

6

7

8

9

10

11

12

13

14

16

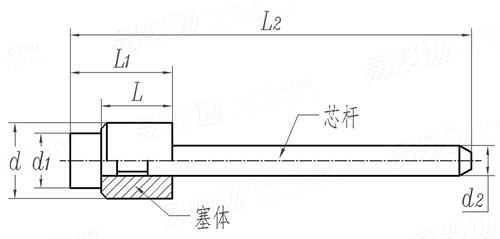

QC /T 883 - 2011 密封塞

尺寸單位: mm
汽标QC /T883 - 2011 QC883 883QC 密封塞
QC /T 883 - 2011 密封塞
掃一掃分享
孔徑
d0
4 5 6 7 8 9 10 11 12 13 14 16
d0 最小值
最大值
d
d1
d2
L
L1
L2
3.9 5.0 6.0 7.0 8.0 8.8 9.8 10.8 11.8 12.8 13.8 15.8
4.3 5.4 6.4 7.4 8.4 9.4 10.4 11.4 12.4 13.4 14.4 16.4
3.7 4.7 5.7 6.7 7.7 8.7 9.7 10.7 11.7 12.7 13.7 15.7
3.0 3.8 4.5 5.4 6.0 6.1 7.0 7.8 7.8 8.6 9.4 11.0
1.9 2.2 2.6 3.0 3.55 3.6 3.9 4.4 4.4 4.8 5.3 6.0
3.6 4.6 5.5 6.5 7.5 8.1 9.1 9.3 9.5 9.8 10.6 12.1
6.50 7.14 8.53 9.78 11.60 11.71 13.05 13.43 13.66 14.47 15.56 18.04
40.1 40.9 48.9 49.7 49.8 50.5 51.3 52.1 52.1 60.8 61.5 63.5
①,產品編号按 QC/T 326的規定。

技術條件和引用标準

零件
材料 牌号
标準
熱處理
表面處理
密封壓力
驗收檢查
标志與包裝
塞體 芯杆
5056、5A05 35
GB/T 3190 GB/T 699
退火 淬火并回火
- 鍍鋅鈍化,Fe/Zn5c,按QC/T 625規定。
适用于空氣和液體壓力密封。适用機體材料為鋁合金,鑄鐵和鋼。密封壓力≤20MPa。
GB/T 90.1,其中d尺寸AQL=2.5,其他尺寸AQL=4.0。
GB/T 90.2
注:技術數據僅供參考,請以官方原件為準!
