井口設備類型法蘭連接 — 密封圈 — БX型 GOST 28919 - 1991

選擇規格尺寸 點擊↓

152

153

154

155

156

157

158

159

160

162

163

164

165

166

167

168

GOST 28919 - 1991 井口設備類型法蘭連接 — 密封圈 — БX型

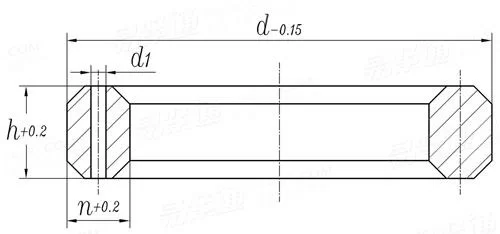

尺寸單位: mm
俄标GOST 28919 - 1991 GOST28919 28919GOST 井口設備類型法蘭連接 — 密封圈 — БX型
GOST 28919 - 1991 井口設備類型法蘭連接 — 密封圈 — БX型
掃一掃分享
公差
千件重及價格計算 千件重 : kg x 元/kg = 元/千件
默認密度 g/cm3
×

選擇材料對應密度(g/cm3)

  • 碳鋼 7.85
  • 不鏽鋼 8.1
  • 不鏽鋼 7.95
  • 不鏽鋼 7.7
  • 钛合金 4.5
  • 鋁合金 2.8
  • 銅 8.89


在此選擇或在計算頁輸入材料密度 密度表
規格
152 153 154 155 156 157 158 159
d
h
n ± 0.2
d1
單重(鋼制)≈kg
84.7 100.9 116.8 148 237.9 294.5 352 426.7
10.2 11.4 12.4 14.2 18.6 21 23.1 25.7
10.2 11.4 12.4 14.2 18.6 21 23.1 25.7
1.6 1.6 1.6 1.6 3.2 3.2 3.2 3.2
0.19 0.28 0.38 0.65 1.9 2.9 4.3 6.7
規格
160 162 163 164 165 166 167 168
d
h
n ± 0.2
d1
單重(鋼制)≈kg
402.6 475.5 556.1 570.5 624.7 640 759.4 765.2
23.8 14.2 30.1 30.1 32 32 35.9 35.9
13.7 14.2 17.37 24.58 18.5 26.1 13.1 16
3.2 1.6 3 3 3.2 3.2 1.6 1.6
3.2 4 6.86 9.8 9.5 14.4 10 14
①,1.1 墊圈應僅由一件式坯料制成。
----------------------------------------------------------------------------------------------------------------------------------------
1.2 制造環形墊圈的材料硬度不得超過：
- 107 HB用于碳鋼;
- 131 HB優質鋼材：
- 160 HB用于碳鋼。
推薦的墊片材料的硬度應符合表中的規定。
密封圈材料 |鋼種，标準數量 |布氏硬度，不超過
Y1 |Steel 0 GOST 380 | 107
     |CT 08KпGOST 1050 | 98
| |
Y2 |CT 20 GOST 1050 | 127
      |CT 08 GOST 1050 | 109
| |
K1 |12X18H9T GOST 5632 | 160
K3 |10X17H13M3T GOST 5632 | 160
備注：
1.墊圈Y1和Y2設計用于非耐腐蝕設備。
2.墊片K1設計用于在井眼環境中操作的設備，其中C02的體積含量高達6％;墊圈K3設計用于在井眼環境中運行的設備，其中CO2和H2S的體積含量高達25％。
----------------------------------------------------------------------------------------------------------------------------------------
1.3。墊圈和法蘭材料或與墊圈接觸的法蘭槽表面材料的硬度差異應不小于50布氏硬度單位，除非產品規格和技術文件中有其他标準。
1.4。由非合金鋼制成的墊圈應采用塗層制造。塗層應為镉或鋅，符合GOST 9.301。塗層厚度應為5至13微米。
1.5。墊圈的密封表面應無腐蝕痕迹，污染，劃痕，劃痕，凹痕和其他缺陷。
