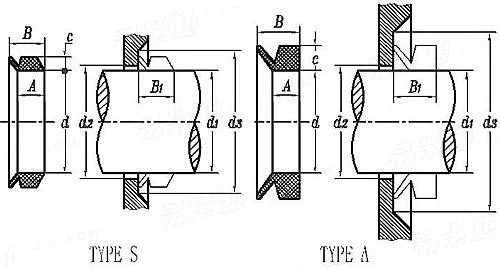

JB /T 6994 - 2007 VD形橡膠密封圈

尺寸單位: mm
機械行業JB /T6994 - 2007 JB6994 6994JB VD形橡膠密封圈
JB /T 6994 - 2007 VD形橡膠密封圈
掃一掃分享
公差
公稱直徑
d
4 5 6 7 9 10.5 12.5 14 16 18 20 22 25 27
墊圈類型
代号
公稱軸徑
d1
c
A
B
d2 最大值
d3 最小值
B1 安裝寬度
S S S S S S S S S S S S S S
VD5S VD6S VD7S VD8S VD10S VD12S VD14S VD16S VD18S VD20S VD22S VD25S VD28S VD30S
5 6 7 8 10 12 14 16 18 20 22 25 28 30
4.5~5.5 5.5~6.5 6.5~8 8~9.5 9.5~11.5 11.5~13.5 13.5~15.5 15.5~17.5 17.5~19 19~21 21~24 24~27 27~29 29~31
2 2 2 2 3 3 3 3 3 4 4 4 4 4
3.9 3.9 3.9 3.9 5.6 5.6 5.6 5.6 5.6 7.9 7.9 7.9 7.9 7.9
5.2 5.2 5.2 5.2 7.7 7.7 7.7 7.7 7.7 10.5 10.5 10.5 10.5 10.5
d1+1 d1+1 d1+1 d1+1 d1+2 d1+2 d1+2 d1+2 d1+2 d1+2 d1+2 d1+2 d1+3 d1+3
d1+6 d1+6 d1+6 d1+6 d1+9 d1+9 d1+9 d1+9 d1+9 d1+12 d1+12 d1+12 d1+12 d1+12
4.5±0.4 4.5±0.4 4.5±0.4 4.5±0.4 6.7±0.6 6.7±0.6 6.7±0.6 6.7±0.6 6.7±0.6 9±0.8 9±0.8 9±0.8 9±0.8 9±0.8
公稱直徑
d
29 31 34 36 40 45 49 54 58 63 67 72 76 81
墊圈類型
代号
公稱軸徑
d1
c
A
B
d2 最大值
d3 最小值
B1 安裝寬度
S S S S S S S S S S S S S S
VD32S VD36S VD38S VD40S VD45S VD50S VD56S VD60S VD63S VD71S VD75S VD80S VD85S VD90S
32 36 38 40 45 50 56 60 63 71 75 80 85 90
31~33 33~36 36~38 38~43 43~48 48~53 53~58 58~63 63~68 68~73 73~78 78~83 83~88 88~93
4 4 4 5 5 5 5 5 5 6 6 6 6 6
7.9 7.9 7.9 9.5 9.5 9.5 9.5 9.5 9.5 11.3 11.3 11.3 11.3 11.3
10.5 10.5 10.5 13 13 13 13 13 13 15.5 15.5 15.5 15.5 15.5
d1+3 d1+3 d1+3 d1+3 d1+3 d1+3 d1+3 d1+3 d1+3 d1+4 d1+4 d1+4 d1+4 d1+4
d1+12 d1+12 d1+12 d1+15 d1+15 d1+15 d1+15 d1+15 d1+15 d1+18 d1+18 d1+18 d1+18 d1+18
9±0.8 9±0.8 9±0.8 11±1 11±1 11±1 11±1 11±1 11±1 13.5±1.2 13.5±1.2 13.5±1.2 13.5±1.2 13.5±1.2
公稱直徑
d
85 90 99 108 117 126 135 144 153 162 171 180 2.5 3.2
墊圈類型
代号
公稱軸徑
d1
c
A
B
d2 最大值
d3 最小值
B1 安裝寬度
S S S S S S S S S S S S A A
VD95S VD100S VD110S VD120S VD130S VD140S VD150S VD160S VD170S VD180S VD190S VD200S VD3A VD4A
95 100 110 120 130 140 150 160 170 180 190 200 3 4
93~98 98~105 105~115 115~125 125~135 135~145 145~155 155~165 165~175 175~185 185~195 195~210 2.7~3.5 3.5~4.5
6 6 7 7 7 7 7 8 8 8 8 8 1.5 2
11.3 11.3 13.1 13.1 13.1 13.1 13.1 15 15 15 15 15 2.1 2.4
15.5 15.5 18 18 18 18 18 20.5 20.5 20.5 20.5 20.5 3 3.7
d1+4 d1+4 d1+4 d1+4 d1+4 d1+4 d1+4 d1+5 d1+5 d1+5 d1+5 d1+5 d1+1 d1+1
d1+18 d1+18 d1+21 d1+21 d1+21 d1+21 d1+21 d1+24 d1+24 d1+24 d1+24 d1+24 d1+4 d1+6
13.5±1.2 13.5±1.2 15.5±1.5 15.5±1.5 15.5±1.5 15.5±1.5 15.5±1.5 18±1.8 18±1.8 18±1.8 18±1.8 18±1.8 2.5±0.3 3±0.4
公稱直徑
d
4 5 6 7 9 10.5 11.7 12.5 14 16 18 20 22 25
墊圈類型
代号
公稱軸徑
d1
c
A
B
d2 最大值
d3 最小值
B1 安裝寬度
A A A A A A A A A A A A A A
VD5A VD6A VD7A VD8A VD10A VD12A VD13A VD14A VD16A VD18A VD20A VD22A VD25A VD28A
5 6 7 8 10 12 13 14 16 18 20 22 25 28
4.5~5.5 5.5~6.5 6.5~8 8~9.5 9.5~11.5 11.5~12.5 12.5~13.5 13.5~15.5 15.5~17.5 17.5~19 19~21 21~24 24~27 27~29
2 2 2 2 3 3 3 3 3 3 4 4 4 4
2.4 2.4 2.4 2.4 3.4 3.4 3.4 3.4 3.4 3.4 4.7 4.7 4.7 4.7
3.7 3.7 3.7 3.7 5.5 5.5 5.5 5.5 5.5 5.5 7.5 7.5 7.5 7.5
d1+1 d1+1 d1+1 d1+1 d1+2 d1+2 d1+2 d1+2 d1+2 d1+2 d1+2 d1+2 d1+2 d1+3
d1+6 d1+6 d1+6 d1+6 d1+9 d1+9 d1+9 d1+9 d1+9 d1+9 d1+12 d1+12 d1+12 d1+12
3±0.4 3±0.4 3±0.4 3±0.4 4.5±0.6 4.5±0.6 4.5±0.6 4.5±0.6 4.5±0.6 4.5±0.6 6±0.8 6±0.8 6±0.8 6±0.8
公稱直徑
d
27 29 31 34 36 40 45 49 54 58 63 67 72 76
墊圈類型
代号
公稱軸徑
d1
c
A
B
d2 最大值
d3 最小值
B1 安裝寬度
A A A A A A A A A A A A A A
VD30A VD32A VD36A VD38A VD40A VD45A VD50A VD56A VD60A VD63A VD71A VD75A VD80A VD85A
30 32 36 38 40 45 50 56 60 63 71 75 80 85
29~31 31~33 33~36 36~38 38~43 43~48 48~53 53~58 58~63 63~68 68~73 73~78 78~83 83~88
4 4 4 4 5 5 5 5 5 5 6 6 6 6
4.7 4.7 4.7 4.7 5.5 5.5 5.5 5.5 5.5 5.5 6.8 6.8 6.8 6.8
7.5 7.5 7.5 7.5 9 9 9 9 9 9 11 11 11 11
d1+3 d1+3 d1+3 d1+3 d1+3 d1+3 d1+3 d1+3 d1+3 d1+3 d1+4 d1+4 d1+4 d1+4
d1+12 d1+12 d1+12 d1+12 d1+15 d1+15 d1+15 d1+15 d1+15 d1+15 d1+18 d1+18 d1+18 d1+18
6±0.8 6±0.8 6±0.8 6±0.8 7±1 7±1 7±1 7±1 7±1 7±1 9±1.2 9±1.2 9±1.2 9±1.2
公稱直徑
d
81 85 90 99 108 117 126 135 144 153 162 171 180 198
墊圈類型
代号
公稱軸徑
d1
c
A
B
d2 最大值
d3 最小值
B1 安裝寬度
A A A A A A A A A A A A A A
VD90A VD95A VD100A VD110A VD120A VD130A VD140A VD150A VD160A VD170A VD180A VD190A VD200A VD224A
90 95 100 110 120 130 140 150 160 170 180 190 200 224
88~93 93~98 98~105 105~115 115~125 125~135 135~145 145~155 155~165 165~175 175~185 185~195 195~210 210~235
6 6 6 7 7 7 7 7 8 8 8 8 15 15
6.8 6.8 6.8 7.9 7.9 7.9 7.9 7.9 9 9 9 9 14.3 14.3
11 11 11 12.8 12.8 12.8 12.8 12.8 14.5 14.5 14.5 14.5 25 25
d1+4 d1+4 d1+4 d1+4 d1+4 d1+4 d1+4 d1+4 d1+5 d1+5 d1+5 d1+5 d1+10 d1+10
d1+18 d1+18 d1+18 d1+21 d1+21 d1+21 d1+21 d1+21 d1+24 d1+24 d1+24 d1+24 d1+45 d1+45
9±1.2 9±1.2 9±1.2 10.5±1.5 10.5±1.5 10.5±1.5 10.5±1.5 10.5±1.5 12±1.8 12±1.8 12±1.8 12±1.8 20±4 20±4
公稱直徑
d
225 247 270 292 315 337 360 405 450 495 540 600 630 670
墊圈類型
代号
公稱軸徑
d1
c
A
B
d2 最大值
d3 最小值
B1 安裝寬度
A A A A A A A A A A A A A A
VD250A VD280A VD300A VD320A VD355A VD375A VD400A VD450A VD500A VD560A VD600A VD630A VD670A VD710A
250 280 300 320 355 375 400 450 500 560 600 630 670 710
235~265 265~290 290~310 310~335 335~365 365~390 390~430 430~480 480~530 530~580 580~630 630~665 665~705 705~745
15 15 15 15 15 15 15 15 15 15 15 15 15 15
14.3 14.3 14.3 14.3 14.3 14.3 14.3 14.3 14.3 14.3 14.3 14.3 14.3 14.3
25 25 25 25 25 25 25 25 25 25 25 25 25 25
d1+10 d1+10 d1+10 d1+10 d1+10 d1+10 d1+10 d1+10 d1+10 d1+10 d1+10 d1+10 d1+10 d1+10
d1+45 d1+45 d1+45 d1+45 d1+45 d1+45 d1+45 d1+45 d1+45 d1+45 d1+45 d1+45 d1+45 d1+45
20±4 20±4 20±4 20±4 20±4 20±4 20±4 20±4 20±4 20±4 20±4 20±4 20±4 20±4
公稱直徑
d
705 745 785 825 865 910 955 1000 1045 1090 1135 1180 1225 1270
墊圈類型
代号
公稱軸徑
d1
c
A
B
d2 最大值
d3 最小值
B1 安裝寬度
A A A A A A A A A A A A A A
VD750A VD800A VD850A VD900A VD950A VD1000A VD1060A VD1100A VD1120A VD1200A VD1250A VD1320A VD1350A VD1400A
750 800 850 900 950 1000 1060 (1100) 1120 (1200) 1250 1320 (1350) 1400
745~785 785~830 830~875 875~920 920~965 965~1015 1015~1065 1065~1115 1115~1165 1165~1215 1215~1270 1270~1320 1320~1370 1370~1420
15 15 15 15 15 15 15 15 15 15 15 15 15 15
14.3 14.3 14.3 14.3 14.3 14.3 14.3 14.3 14.3 14.3 14.3 14.3 14.3 14.3
25 25 25 25 25 25 25 25 25 25 25 25 25 25
d1+10 d1+10 d1+10 d1+10 d1+10 d1+10 d1+10 d1+10 d1+10 d1+10 d1+10 d1+10 d1+10 d1+10
d1+45 d1+45 d1+45 d1+45 d1+45 d1+45 d1+45 d1+45 d1+45 d1+45 d1+45 d1+45 d1+45 d1+45
20±4 20±4 20±4 20±4 20±4 20±4 20±4 20±4 20±4 20±4 20±4 20±4 20±4 20±4
公稱直徑
d
1315 1360 1405 1450 1495 1540 1585 1630 1675 1720 1765 1810
墊圈類型
代号
公稱軸徑
d1
c
A
B
d2 最大值
d3 最小值
B1 安裝寬度
A A A A A A A A A A A A
VD1450A VD1500A VD1550A VD1600A VD1650A VD1700A VD1750A VD1800A VD1850A VD1900A VD1950A VD2000A
(1450) 1500 (1550) 1600 (1650) 1700 (1750) 1800 (1850) 1900 (1950) 2000
1420~1470 1470~1520 1520~1570 1570~1620 1620~1670 1670~1720 1720~1770 1770~1820 1820~1870 1870~1920 1920~1970 1970~2020
15 15 15 15 15 15 15 15 15 15 15 15
14.3 14.3 14.3 14.3 14.3 14.3 14.3 14.3 14.3 14.3 14.3 14.3
25 25 25 25 25 25 25 25 25 25 25 25
d1+10 d1+10 d1+10 d1+10 d1+10 d1+10 d1+10 d1+10 d1+10 d1+10 d1+10 d1+10
d1+45 d1+45 d1+45 d1+45 d1+45 d1+45 d1+45 d1+45 d1+45 d1+45 d1+45 d1+45
20±4 20±4 20±4 20±4 20±4 20±4 20±4 20±4 20±4 20±4 20±4 20±4

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
