Z8型脹緊聯結套 JB /T 7934 - 1999

選擇規格尺寸 點擊↓

20

22

24

25

28

30

32

35

38

40

45

50

55

60

63

65

70

75

80

85

90

95

100

110

120

130

140

150

160

170

180

190

200

220

240

260

280

300

320

340

360

380

400

JB /T 7934 - 1999 Z8型脹緊聯結套

尺寸單位: mm
機械行業JB /T7934 - 1999 JB7934 7934JB Z8型脹緊聯結套
JB /T 7934 - 1999 Z8型脹緊聯結套
掃一掃分享
公差
千件重及價格計算 千件重 : kg x 元/kg = 元/千件
默認密度 g/cm3
×

選擇材料對應密度(g/cm3)

  • 碳鋼 7.85
  • 不鏽鋼 8.1
  • 不鏽鋼 7.95
  • 不鏽鋼 7.7
  • 钛合金 4.5
  • 鋁合金 2.8
  • 銅 8.89


在此選擇或在計算頁輸入材料密度 密度表

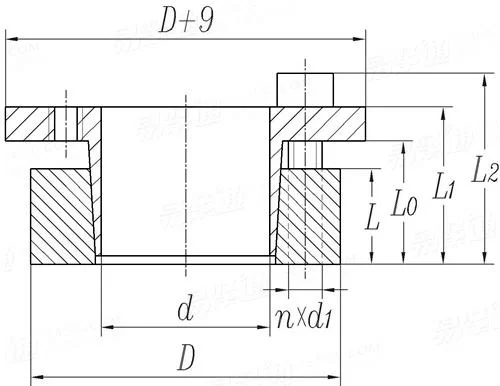

公稱直徑
d
20 22 24 25 28 30 32 35 38 40 45 50 55 60 63
D
L
L0
L1
L2
d1
n
額定負荷-軸向力 /KN ①
額定負荷-轉矩 /KN·m ①
脹套與軸結合面上的壓力N/mm2
脹套與輪毂結合面上的壓力N/mm2
螺釘的擰緊力矩/N·m
單重≈kg
47 47 50 50 55 55 60 60 65 65 75 80 85 90 95
17 17 17 17 17 17 17 17 17 17 20 20 20 20 20
22 22 22 22 22 22 22 22 22 22 25 25 25 25 25
28 28 28 28 28 28 28 28 28 28 33 33 33 33 33
34 34 34 34 34 34 34 34 34 34 41 41 41 41 41
M6×20 M6×20 M6×20 M6×20 M6×20 M6×20 M6×20 M6×20 M6×20 M6×20 M8×25 M8×25 M8×25 M8×25 M8×25
5 5 5 6 6 6 8 8 8 8 7 7 8 8 9
30 30 30 36 36 36 48 48 48 48 77 77 88 88 100
0.29 0.32 0.37 0.45 0.5 0.54 0.77 0.84 0.91 0.96 1.75 1.93 2.45 2.7 3.18
220 200 200 215 200 190 215 190 195 190 230 210 215 190 205
95 95 95 110 100 100 115 110 115 105 135 130 135 125 140
17 17 17 17 17 17 17 17 17 17 41 41 41 41 41
0.25 0.25 0.27 0.27 0.32 0.35 0.37 0.34 0.4 0.38 0.63 0.68 0.73 0.78 0.89
公稱直徑
d
65 70 75 80 85 90 95 100 110 120 130 140 150 160 170
D
L
L0
L1
L2
d1
n
額定負荷-軸向力 /KN ①
額定負荷-轉矩 /KN·m ①
脹套與軸結合面上的壓力N/mm2
脹套與輪毂結合面上的壓力N/mm2
螺釘的擰緊力矩/N·m
單重≈kg
95 110 115 120 125 130 135 145 155 165 180 190 200 210 225
20 24 24 24 24 24 24 26 26 26 34 34 34 34 44
25 30 30 30 30 30 30 32 32 32 40 40 40 40 50
33 40 40 40 40 40 40 44 44 44 52 54 54 54 64
41 50 50 50 50 50 50 56 56 56 64 68 68 68 78
M8×25 M10×30 M10×30 M10×30 M10×30 M10×30 M10×30 M12×30 M12×30 M12×30 M12×30 M14×40 M14×40 M14×40 M14×40
9 8 8 8 9 9 10 8 8 9 12 9 10 11 12
100 141 141 141 159 159 176 205 205 231 308 317 352 287 422
3.25 5 5.25 5.6 6.75 7.1 8.35 10.3 11.25 13.9 20 22.25 26.3 31 35.9
200 220 200 190 200 190 200 210 190 210 190 180 190 190 150
135 140 130 125 135 130 140 145 135 145 140 130 140 145 115
41 83 83 83 83 83 83 145 145 145 145 230 230 230 230
0.83 1.33 1.4 1.48 1.55 1.63 1.7 2.6 2.8 3 4.6 4.9 5.2 5.5 7.75
公稱直徑
d
180 190 200 220 240 260 280 300 320 340 360 380 400
D
L
L0
L1
L2
d1
n
額定負荷-軸向力 /KN ①
額定負荷-轉矩 /KN·m ①
脹套與軸結合面上的壓力N/mm2
脹套與輪毂結合面上的壓力N/mm2
螺釘的擰緊力矩/N·m
單重≈kg
235 250 260 285 305 325 355 375 405 425 455 475 495
44 44 44 50 50 50 60 60 74 74 86 86 86
50 50 50 56 56 56 66 66 81 81 94 94 94
64 64 64 72 72 72 84 84 101 101 116 116 116
78 78 78 88 88 88 102 102 121 121 138 138 138
M14×40 M14×40 M14×40 M16×40 M16×40 M16×40 M18×50 M18×50 M20×50 M20×50 M22×60 M22×60 M22×60
12 15 15 12 15 18 16 18 18 21 18 21 21
422 528 528 587 734 880 948 1059 1374 1603 1710 1995 1995
38 50.1 52.8 64.5 88 114 132 159 220 272.5 308 379 399
145 170 160 145 165 180 150 160 150 175 140 155 150
110 130 125 110 130 145 120 125 120 135 110 125 120
230 230 230 355 355 355 485 485 690 690 930 930 930
8.15 9.5 9.9 13.4 14.3 15.5 22.9 24.4 36.1 38.4 46.2 55 61
①,Z8型脹緊聯結套螺釘的機械性能等級為12.9級。
