英制滾珠軸承和滾柱軸承配件鎖闆 Table 5.3 ANSI /ABMA 8.2 - 1999

選擇規格尺寸點擊↓

P-48

P-52

P-56

P-60

P-64

P-68

P-72

P-76

P-80

P-84

P-88

P-92

P-96

P-500

P-530

P-560

P-600

P-630

P-670

P-710

P-750

P-800

P-850

P-900

P-950

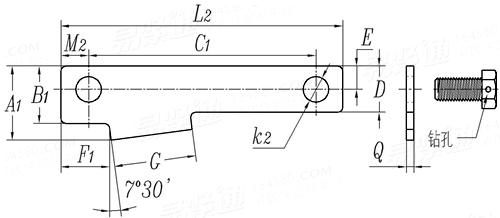

ANSI /ABMA 8.2 - 1999 英制滾珠軸承和滾柱軸承配件鎖闆 Table 5.3

尺寸單位: inch

美标ANSI /ABMA8.2 - 1999 ANSI8.2 8.2ANSI 英制滾珠軸承和滾柱軸承配件鎖闆 Table 5.3

掃一掃分享

公差

代号

P-48

P-52

P-56

P-60

P-64

P-68

P-72

P-76

P-80

P-84

P-88

P-92

P-96

Q	最小值 (英寸)
A₁	最大值 (英寸)
B₁	最大值 (英寸)
c₁	最大值 (英寸)
D	最大值 (英寸)
E	最大值 (英寸)
F₁	最大值 (英寸)
G	最大值 (英寸)
k₂	最小值 (英寸)
L₂	最小值 (英寸)
M₂	最大值 (英寸)
Q	最小值 (毫米)
A₁	最大值 (毫米)
B₁	最大值 (毫米)
c₁	最大值 (毫米)
D	最大值 (毫米)
E	最大值 (毫米)
F₁	最大值 (毫米)
G	最大值 (毫米)
k₂	最小值 (毫米)
L₂	最小值 (毫米)
M₂	最大值 (毫米)

0.125	0.125	0.125	0.125	0.125	0.125	0.125	0.125	0.125	0.125	0.125	0.125	0.156
1.125	1.156	1.156	1.375	1.312	1.250	1.250	1.500	1.469	1.562	1.656	1.656	1.562
0.750	0.813	0.781	0.969	1.031	0.969	1.000	1.094	1.094	1.188	1.281	1.343	1.312
2.711	2.938	3.148	3.407	3.601	3.828	4.022	4.281	4.475	4.701	4.960	5.186	5.364
0.625	0.656	0.625	0.844	0.781	0.781	0.750	0.906	0.906	0.938	1.032	1.156	1.063
0.312	0.352	0.334	0.460	0.424	0.394	0.394	0.461	0.493	0.495	0.531	0.593	0.563
0.625	0.656	0.656	0.844	0.812	0.812	0.812	1.125	1.031	1.062	1.219	1.188	1.406
1.000	1.063	1.125	1.250	1.313	1.375	1.375	1.375	1.500	1.500	1.688	1.688	1.688
0.375	0.375	0.375	0.438	0.438	0.438	0.438	0.562	0.562	0.562	0.688	0.688	0.688
3.500	3.750	3.938	4.344	4.531	4.750	4.906	5.438	5.719	5.812	6.250	6.422	6.594
0.406	0.406	0.406	0.469	0.469	0.469	0.438	0.594	0.625	0.562	0.625	0.625	0.625
3.18	3.18	3.18	3.18	3.18	3.18	3.18	3.18	3.18	3.18	3.18	3.18	3.96
28.58	29.36	29.36	34.93	33.32	31.75	31.75	38.10	37.31	39.67	42.06	42.06	39.67
19.05	20.65	19.84	24.61	26.19	24.61	25.40	27.79	27.79	30.18	32.54	34.11	33.32
68.86	74.63	79.96	86.54	91.47	97.23	102.16	108.74	113.66	119.41	125.98	131.72	136.25
15.88	16.66	15.88	21.44	19.84	19.84	19.05	23.01	23.01	23.83	26.21	29.36	27.00
7.92	8.94	8.48	11.68	10.77	10.01	10.01	11.71	12.52	12.57	13.49	15.06	14.30
15.88	16.66	16.66	21.44	20.62	20.62	20.62	28.58	26.19	26.97	30.96	30.18	35.71
25.40	27.00	28.58	31.75	33.35	34.93	34.93	34.93	38.10	38.10	42.88	42.88	42.88
9.53	9.53	9.53	11.13	11.13	11.13	11.13	14.27	14.27	14.27	17.48	17.48	17.48
88.90	95.25	100.03	110.34	115.09	120.65	124.61	138.13	145.26	147.62	158.75	163.12	167.49
10.31	10.31	10.31	11.91	11.91	11.91	11.13	15.09	15.88	14.27	15.88	15.88	15.88
