Z2型脹緊聯結套 JB /T 7934 - 1999

選擇規格尺寸 點擊↓

20

22

25

28

30

35

38

40

42

45

50

55

60

65

70

75

80

85

90

95

100

105

110

120

125

130

140

150

160

170

180

190

200

210

220

240

250

260

280

300

320

340

360

380

400

420

450

480

500

530

560

600

630

670

710

750

800

850

900

950

1000

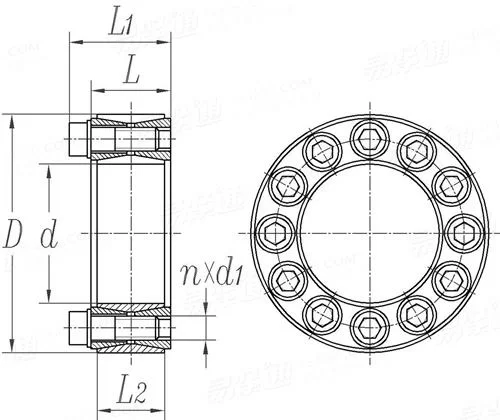

JB /T 7934 - 1999 Z2型脹緊聯結套

尺寸單位: mm
機械行業JB /T7934 - 1999 JB7934 7934JB Z2型脹緊聯結套
JB /T 7934 - 1999 Z2型脹緊聯結套
掃一掃分享
公差
千件重及價格計算 千件重 : kg x 元/kg = 元/千件
默認密度 g/cm3
×

選擇材料對應密度(g/cm3)

  • 碳鋼 7.85
  • 不鏽鋼 8.1
  • 不鏽鋼 7.95
  • 不鏽鋼 7.7
  • 钛合金 4.5
  • 鋁合金 2.8
  • 銅 8.89


在此選擇或在計算頁輸入材料密度 密度表
公稱直徑
d
20 22 25 28 30 35 38 40 42 45 50 55 60 65 70 75
D
L2
L
L1
d1
n
額定負荷-軸向力/KN
額定負荷-轉矩/KN·m
脹套與軸結合面上的壓力N/mm2
脹套與輪毂結合面上的壓力N/mm2
螺釘的擰緊力矩/N·m
單重≈kg
47 47 50 55 55 60 63 65 72 75 80 85 90 95 110 115
17 17 17 17 17 17 17 17 20 20 20 20 20 20 24 24
20 20 20 20 20 20 20 20 24 24 24 24 24 24 28 28
27.5 27.5 27.5 27.5 27.5 27.5 27.5 27.5 33.5 33.5 33.5 33.5 33.5 33.5 39 39
M6 M6 M6 M6 M6 M6 M6 M6 M8 M8 M8 M8 M8 M8 M10 M10
8 8 9 10 10 12 14 14 12 12 12 14 14 16 14 14
27 27 30 33 33 40 46 46 65 72 71 83 83 93 132 131
0.27 0.3 0.38 0.47 0.5 0.7 0.88 0.92 1.36 1.62 1.77 2.27 2.47 3.04 4.6 4.9
210 195 190 185 175 180 185 180 200 210 190 200 180 190 210 195
90 90 95 95 95 105 105 110 117 125 115 130 120 130 130 125
14 14 14 14 14 14 14 14 35 35 35 35 35 35 70 70
0.24 0.23 0.25 0.3 0.29 0.32 0.33 0.34 0.48 0.57 0.6 0.63 0.69 0.73 1.26 1.33
公稱直徑
d
80 85 90 95 100 105 110 120 125 130 140 150 160 170 180 190
D
L2
L
L1
d1
n
額定負荷-軸向力/KN
額定負荷-轉矩/KN·m
脹套與軸結合面上的壓力N/mm2
脹套與輪毂結合面上的壓力N/mm2
螺釘的擰緊力矩/N·m
單重≈kg
120 125 130 135 145 150 155 165 170 180 190 200 210 225 235 250
24 24 24 24 29 29 29 29 29 34 34 34 34 38 38 46
28 28 28 28 33 33 33 33 33 38 38 38 38 44 44 52
39 39 39 39 47 47 47 47 47 52 52 52 52 60 60 68
M10 M10 M10 M10 M12 M12 M12 M12 M12 M12 M12 M12 M12 M14 M14 M14
14 16 16 18 14 14 14 16 18 20 22 24 26 22 24 28
131 148 147 167 192 190 191 218 220 272 298 324 350 386 420 490
5.2 6.3 6.6 7.9 9.6 9.98 10.5 13.1 13.78 17.6 20.9 24.2 28 32.8 37.8 46.5
180 195 180 195 195 185 180 185 180 165 165 170 170 160 165 150
120 130 125 135 135 130 125 135 130 120 125 125 130 120 125 115
70 70 70 70 125 125 125 125 125 125 125 125 125 190 190 190
1.4 1.49 1.53 1.62 2.01 2.1 2.15 2.35 2.95 3.51 3.85 4.07 4.3 5.78 6.05 8.25
公稱直徑
d
200 210 220 240 250 260 280 300 320 340 360 380 400 420 450 480
D
L2
L
L1
d1
n
額定負荷-軸向力/KN
額定負荷-轉矩/KN·m
脹套與軸結合面上的壓力N/mm2
脹套與輪毂結合面上的壓力N/mm2
螺釘的擰緊力矩/N·m
單重≈kg
260 275 285 305 315 325 355 375 405 425 455 475 495 515 555 585
46 50 50 50 50 50 60 60 72 72 84 84 84 84 96 96
52 56 56 56 56 56 66 66 78 78 90 90 90 90 102 102
68 74 74 74 74 74 86.5 86.5 100.5 100.5 116 116 116 116 130 130
M14 M16 M16 M16 M16 M16 M18 M18 M20 M20 M22 M22 M22 M22 M24 M24
30 24 26 30 32 34 32 36 36 36 36 36 36 40 40 42
525 599 620 715 768 800 915 1020 1310 1310 1630 1620 1610 1780 2050 2160
52.5 62.89 68 85.5 96 104 128 153 210 224 294 308 322 374 461.25 518.4
150 151 150 160 162 165 145 150 150 145 145 135 130 135 124 124
115 115 115 125 125 130 115 120 120 115 115 110 105 110 100 100
190 295 295 295 295 295 405 405 580 580 780 780 780 780 1000 1000
8.65 10.1 11.22 12.2 12.7 13.2 19.2 20.5 29.6 31.1 42.2 44 46 50 65 71
公稱直徑
d
500 530 560 600 630 670 710 750 800 850 900 950 1000
D
L2
L
L1
d1
n
額定負荷-軸向力/KN
額定負荷-轉矩/KN·m
脹套與軸結合面上的壓力N/mm2
脹套與輪毂結合面上的壓力N/mm2
螺釘的擰緊力矩/N·m
單重≈kg
605 640 670 710 740 780 820 860 910 960 1010 1060 1110
96 96 96 96 96 96 96 96 96 96 96 96 96
102 102 102 102 102 102 102 102 102 102 102 102 102
130 130 130 130 130 130 130 130 130 130 130 130 130
M24 M24 M24 M24 M24 M24 M24 M24 M24 M24 M24 M24 M24
44 45 48 50 52 56 60 62 66 70 75 80 82
2240 2330 2440 2580 2680 2820 2970 3130 3260 3500 3680 3870 4000
560 617 680 775 844 944 1054 1173 1300 1487 1650 1838 2000
123 121 120 118 117 116 115 115 112 113 112 112 110
100 100 100 100 105 100 100 100 100 100 100 100 100
1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000
72.6 83.6 85 91 94 101 106 112 118 125 132 139 146
①,Z2型脹緊聯結套螺釘的機械性能等級為12.9級。

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
