首頁 產品與标準 GB 869 - 1986 沉頭鉚釘

沉頭鉚釘 GB 869 - 1986

選擇規格尺寸 點擊↓

Φ1

(Φ1.2)

Φ1.4

(Φ1.6)

Φ2

Φ2.5

Φ3

(Φ3.5)

Φ4

Φ5

Φ6

Φ8

Φ10

Φ12

(Φ14)

Φ16

括号内尺寸為非優選

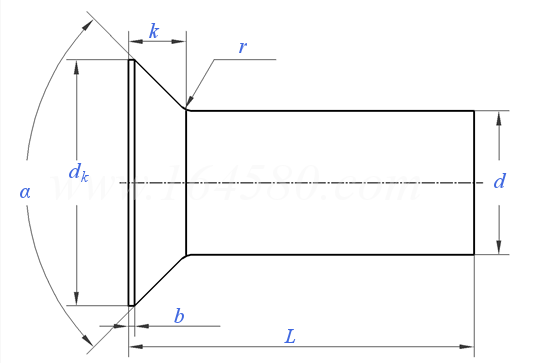

GB 869 - 1986 沉頭鉚釘

尺寸單位: mm
國标GB 869 - 1986 GB869 869GB 沉頭鉚釘
GB 869 - 1986 沉頭鉚釘
掃一掃分享
單重計算 公差
千件重及價格計算 千件重 : kg x 元/kg = 元/千件
默認密度 g/cm3
×

選擇材料對應密度(g/cm3)

  • 碳鋼 7.85
  • 不鏽鋼 8.1
  • 不鏽鋼 7.95
  • 不鏽鋼 7.7
  • 钛合金 4.5
  • 鋁合金 2.8
  • 銅 8.89


在此選擇或在計算頁輸入材料密度 密度表
公稱長度L 注:選擇後獲得 相應重量
公稱直徑
d
Φ1 (Φ1.2) Φ1.4 (Φ1.6) Φ2 Φ2.5 Φ3 (Φ3.5)
d 最大值
最小值
dk 最大值
最小值
k ≈
α ±2
r 最大值
b 最大值
1.06 1.26 1.46 1.66 2.06 2.56 3.06 3.58
0.94 1.14 1.34 1.54 1.94 2.44 2.94 3.42
2.03 2.23 2.83 3.03 4.05 4.75 5.35 6.28
1.77 1.97 2.57 2.77 3.75 4.45 5.05 5.92
0.5 0.5 0.7 0.7 1 1.1 1.2 1.4
90° 90° 90° 90° 90° 90° 90° 90°
0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.3
0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.4
千件鋼制重≈kg
- - - - - - - -
公稱直徑
d
Φ4 Φ5 Φ6 Φ8 Φ10 Φ12 (Φ14) Φ16
d 最大值
最小值
dk 最大值
最小值
k ≈
α ±2
r 最大值
b 最大值
4.08 5.08 6.08 8.1 10.1 12.12 14.12 16.12
3.92 4.92 5.92 7.9 9.9 11.88 13.88 15.88
7.18 8.98 10.62 14.22 17.82 18.86 21.76 24.96
6.82 8.62 10.18 13.78 17.38 18.34 21.24 24.44
1.6 2 2.4 3.2 4 6 7 8
90° 90° 90° 90° 90° 60° 60° 60°
0.3 0.3 0.3 0.3 0.3 0.4 0.4 0.4
0.4 0.4 0.4 0.4 0.4 0.5 0.5 0.5
千件鋼制重≈kg
- - - - - - - -
①,技術條件按 GB 116-86 規定。
替代列表
暫無

工藝相關

GB 18194 - 2000
鉚釘杆徑（不适用于抽芯鉚釘）【ISO 1051:1999】
GB 152.1 - 1988
鉚釘用通孔
GB /T 116 - 1986
鉚釘技術條件(材料、熱處理及表面處理)

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
注：技術數據僅供參考，請以官方原件為準！
