首頁 產品與标準 QJ 3142 - 2001 100°小沉頭鉚釘

100°小沉頭鉚釘 QJ 3142 - 2001

選擇規格尺寸 點擊↓

2.5

3

3.5

4

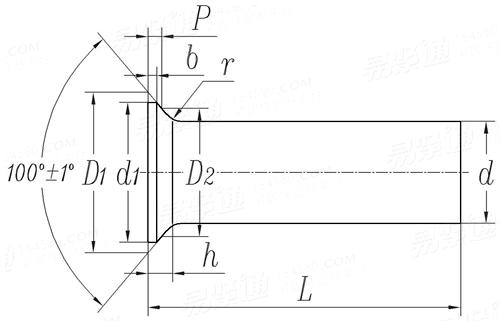

QJ 3142 - 2001 100°小沉頭鉚釘

尺寸單位: mm
航天QJ 3142 - 2001 QJ3142 3142QJ 100°小沉頭鉚釘
QJ 3142 - 2001 100°小沉頭鉚釘
掃一掃分享
單重計算 公差
千件重及價格計算 千件重 : kg x 元/kg = 元/千件
默認密度 g/cm3
×

選擇材料對應密度(g/cm3)

  • 碳鋼 7.85
  • 不鏽鋼 8.1
  • 不鏽鋼 7.95
  • 不鏽鋼 7.7
  • 钛合金 4.5
  • 鋁合金 2.8
  • 銅 8.89


在此選擇或在計算頁輸入材料密度 密度表
公稱長度L 注:選擇後獲得 相應重量
公稱直徑
2.5 3 3.5 4
d 最小值=公稱
最大值
D1 參考
d1 最小值
D2 (供測量用)
h 參考
b 最小值
P 公稱
最小值
最大值
r 公稱
最小值
最大值
2.5 3 3.5 4
2.6 3.1 3.6 4.1
3.9 4.7 5.5 6.25
3.4 4.1 4.8 5.45
2.89 3.54 4.18 4.82
0.59 0.72 0.84 0.95
0.05 0.06 0.07 0.08
0.38 0.45 0.51 0.58
0.34 0.41 0.47 0.54
0.42 0.49 0.55 0.62
0.15 0.15 0.25 0.25
0.07 0.07 0.17 0.17
0.23 0.23 0.33 0.33
千件鋼制重≈kg
- - - -
①,計算鋁合金鉚釘重量時，将表中重量數值乘以系數1.0；計算鋼鉚釘重量時，乘以系數2.85。

技術條件和引用标準

材料
-
鋁合金 LY1，LY10 		鋼
ML10
熱處理
表面處理
淬火及時效 回火
化學氧化 鍍鋅鈍化

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
注：技術數據僅供參考，請以官方原件為準！
