首頁 產品與标準 TB /T 55 - 1993 半光圓銷

半光圓銷 TB /T 55 - 1993

選擇規格尺寸 點擊↓

6

8

10

12

16

20

22

25

28

30

32

36

40

45

50

55

60

65

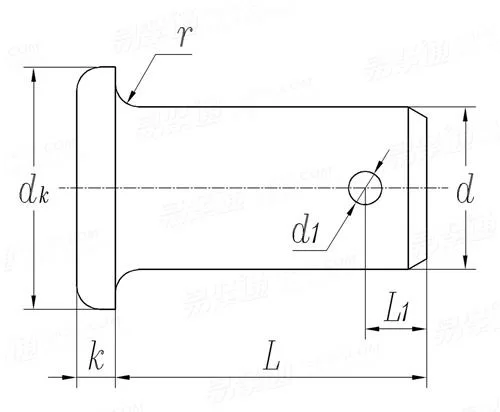

TB /T 55 - 1993 半光圓銷

尺寸單位: mm
鐵道部TB /T55 - 1993 TB55 55TB 半光圓銷
TB /T 55 - 1993 半光圓銷
掃一掃分享
單重計算 公差
千件重及價格計算 千件重 : kg x 元/kg = 元/千件
默認密度 g/cm3
×

選擇材料對應密度(g/cm3)

  • 碳鋼 7.85
  • 不鏽鋼 8.1
  • 不鏽鋼 7.95
  • 不鏽鋼 7.7
  • 钛合金 4.5
  • 鋁合金 2.8
  • 銅 8.89


在此選擇或在計算頁輸入材料密度 密度表
公稱長度L 注:選擇後獲得 相應重量
公稱直徑
d
6 8 10 12 16 20 22 25 28
d 最大值
最小值
dk
k
r
d1
L1
開口銷GB91
墊圈TB/T 59,公稱直徑
墊圈TB/T 59,厚度
5.93 7.92 9.92 11.905 15.905 19.89 21.89 24.89 27.89
5.81 7.77 9.77 11.725 15.725 19.68 21.68 24.68 27.68
12 14 16 20 24 32 36 40 42
3 3 3 3.5 3.5 4 4 5 5
1 1 1 1 1 2 2 2 2
2 3.2 3.2 4 4 5 5 6.3 6.3
4 5 5 5 5 6 6 8 8
2*12 3.2*20 3.2*20 4*30 4*30 5*40 5*40 6.3*50 6.3*50
6 8 10 12 16 20 22 25 28
2 2 2 2 2 4 4 4 4
千件鋼制重≈kg
- - - - - - - - -
公稱直徑
d
30 32 36 40 45 50 55 60 65
d 最大值
最小值
dk
k
r
d1
L1
開口銷GB91
墊圈TB/T 59,公稱直徑
墊圈TB/T 59,厚度
29.89 31.88 35.88 39.88 44.87 49.87 54.86 59.86 64.86
29.68 31.63 35.63 39.63 44.62 49.62 54.56 59.56 64.56
45 48 52 56 62 68 75 80 85
5 6 6 6 7 7 8 8 8
2 2 2 2 3 3 3 3 3
6.3 6.3 8 8 8 10 10 10 10
8 10 10 10 10 11 11 11 11
6.3*50 6.3*50 8*60 8*70 8*70 10*80 10*80 10*90 10*90
30 32 36 40 45 50 55 60 65
4 4 4 4 6 6 6 6 6
千件鋼制重≈kg
- - - - - - - - -

技術條件和引用标準

材料 種類
牌号
标準号
熱處理
銷杆表面硬度
表面缺陷
其他
碳素結構鋼 優質碳素結構鋼
Q235-A Q275 45
GB 700 GB 699
表面滲碳、淬火、回火、滲碳層深度 0.8~1.5mm 淬火、回火
HRC 40~55
圓銷表面不得有裂紋、圓銷頭部d允許有鍛造爆裂寬度不大于0.7mm，總數不超過3條。
銷杆部分必須熱處理，如選用不要求硬度的圓銷，可在圖樣附注欄中說明。
圓銷頭厚度K允許按TB 56的規定加厚。

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
注：技術數據僅供參考，請以官方原件為準！
