米制帶孔圓柱銷 ASME/ANSI B 18.8.7M - 1994

選擇規格尺寸 點擊↓

Φ3

Φ4

Φ5

Φ6

Φ8

Φ10

Φ12

Φ14

Φ16

Φ18

Φ20

Φ22

Φ24

Φ27

Φ30

Φ33

Φ36

Φ40

Φ45

Φ50

Φ55

Φ60

Φ70

Φ80

Φ90

Φ100

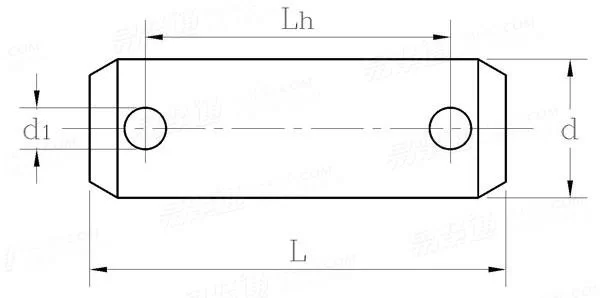

ASME/ANSI B 18.8.7M - 1994 米制帶孔圓柱銷

尺寸單位: 毫米(mm)
美标ASME/ANSI B18.8.7M - 1994 ASME/ANSI18. 米制帶孔圓柱銷
ASME/ANSI B 18.8.7M - 1994 米制帶孔圓柱銷
掃一掃分享
公稱長度L
螺紋規格
d
Φ3 Φ4 Φ5 Φ6 Φ8 Φ10 Φ12 Φ14 Φ16 Φ18 Φ20 Φ22 Φ24
d 最大值
最小值
d1 最大值
最小值
3 4 5 6 8 10 12 14 16 18 20 22 24
2.94 3.925 4.925 5.925 7.91 9.91 11.90 13.90 15.90 17.90 19.87 21.87 23.87
0.94 1.14 1.34 1.74 2.14 3.38 3.38 4.18 4.18 5.18 5.18 5.18 6.52
0.80 1.00 1.20 1.60 2.00 3.20 3.20 4.00 4.00 5.00 5.00 5.00 6.30
Lh
- - - - - - - - - - - - -
螺紋規格
d
Φ27 Φ30 Φ33 Φ36 Φ40 Φ45 Φ50 Φ55 Φ60 Φ70 Φ80 Φ90 Φ100
d 最大值
最小值
d1 最大值
最小值
27 30 33 36 40 45 50 55 60 70 80 90 100
26.87 29.87 32.84 35.84 39.84 44.84 49.84 54.81 59.81 69.81 79.81 89.78 99.78
6.52 8.22 8.22 8.22 8.22 10.22 10.22 10.22 10.22 13.27 13.27 13.27 13.27
6.30 8.00 8.00 8.00 8.00 10.00 10.00 10.00 10.00 13.00 13.00 13.00 13.00
Lh
- - - - - - - - - - - - -
注:技術數據僅供參考,請以官方原件為準!
