内六角圓頭凸緣螺釘 DIN EN ISO 7380 (-2) - 2011

選擇規格尺寸點擊↓

M10

M12

M16

尺寸單位: mm

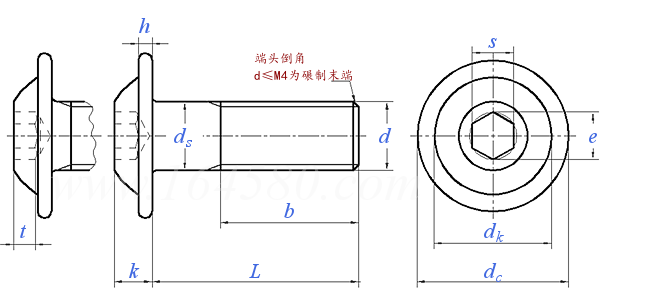

德标DIN EN ISO 7380 (-2) - 2011 DIN EN ISO 内六角圓頭凸緣螺釘

掃一掃分享

公差公制螺紋極限尺寸米/英制螺紋對照螺紋直徑與受力截面積最小破壞扭矩牌号等級毛坯直徑

螺紋規格
d

M10

M12

M16

P	螺距
b
h	最大值
h	最小值
d_c	最大值
d_c	最小值
d_k	最大值
d_k	最小值
d_s	最大值
d_s	最小值
e ^①	最小值
k	最大值
k	最小值
s ^①	公稱
	最大值
	最小值
t	最小值
最小拉力載荷(N) ^②	8.8級
最小拉力載荷(N) ^②	10.9級

0.5	0.7	0.8	1	1.25	1.5	1.75	2
18	20	22	24	28	32	36	44
0.7	0.8	1	1.2	1.5	2	2.4	2.8
0.55	0.65	0.8	1	1.25	1.7	2.1	2.5
6.9	9.4	11.8	13.6	17.8	21.9	26	34
6.32	8.82	11.1	12.9	17.1	21.06	25.16	33
5.2	7.2	8.8	10	13.2	16.5	19.4	26
4.9	6.8	8.4	9.6	12.8	16.1	18.9	25.5
3	4	5	6	8	10	12	16
2.86	3.82	4.82	5.82	7.78	9.78	11.73	15.73
2.303	2.873	3.443	4.583	5.723	6.863	9.149	11.429
1.65	2.20	2.75	3.3	4.4	5.5	6.60	8.80
1.40	1.95	2.50	3.0	4.1	5.2	6.24	8.44
2	2.5	3	4	5	6	8	10
2.080	2.58	3.080	4.095	5.140	6.140	8.175	10.175
2.020	2.52	3.020	4.020	5.020	6.020	8.025	10.025
1.04	1.3	1.56	2.08	2.6	3.12	4.16	5.2
3220	5620	9080	12900	23400	37100	53900	100000
4180	7300	11800	16700	30500	48200	70200	130000

①,e_min=1.14s_min；内六角組合量規尺寸見 ISO 23429。
②,ISO 898-1 規定值的 80%

替代列表

暫無

等效标準

國标 GB	國際 ISO	德标 DIN
GB /T 70.4	ISO 7380-2	DIN EN ISO 7380(-2)

以上有部分标準可能為近似等效，如有異議以标準原件為準

技術條件和引用标準

材料

鋼

通用技術條件	标準
螺紋	公差
	标準
機械性能	性能等級
	标準
公差	產品等級
	标準
表面處理
表面缺陷
驗收及包裝
說明

ISO 8992

6 g

ISO 261 、ISO 965-2、ISO 965-3

8.8、10.9
（代号 08.8、010.9）

ISO 898-1^①

ISO 4759-1

不經處理；
電鍍技術要求按 ISO 4042;
非電解鋅片塗層技術要求按 ISO 10683；
如需其他技術要求或表面處理，應由供需協議

ISO 6157-1

ISO 3269

① 由于頭部結構的原因，這類螺釘可能不符合 ISO 898-1 規定的最小拉力載荷。然而，此類螺釘還應符合 ISO 898-1 對各個性能等級規定的其他的材料和性能要求。另外，當按 ISO 898-1 對螺釘實物進行拉力試驗時，螺釘應能承受表3給出的最小拉力載荷而不斷裂。持續進行拉力試驗，直至拉斷，斷裂可能發生在螺紋部分、頭部、杆部或頭杆結合處。

引用參考

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 193 - 2003

普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)

GB /T 3106 - 2016

緊固件 - 螺栓、螺釘和螺柱 - 公稱長度和螺紋長度 (ISO 888:2012, MOD)

GB /T 3 - 1997

普通螺紋收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)

GB /T 5779.1 - 2000

緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 一般要求

GB /T 5779.3 - 2000

緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 特殊要求

注：技術數據僅供參考，請以官方原件為準！
