英制圓頭矮方頸螺釘 [Table3] (A307, SAE J429, F468, F593) ASME/ANSI B 18.5 - 2012

選擇規格尺寸點擊↓

1/4

5/16

3/8

7/16

1/2

5/8

3/4

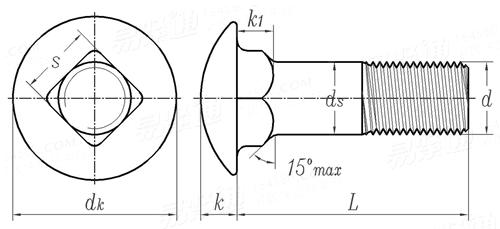

ASME/ANSI B 18.5 - 2012 英制圓頭矮方頸螺釘 [Table3] (A307, SAE J429, F468, F593)

尺寸單位: inch

美标ASME/ANSI B18.5 - 2012 ASME/ANSI18.5 1 英制圓頭矮方頸螺釘 [Table3] (A307, SAE J429, F468, F593)

掃一掃分享

單重計算公差美制螺紋極限尺寸米/英制螺紋對照螺紋直徑與受力截面積最小破壞扭矩牌号等級

螺紋規格
d

1/4

5/16

3/8

7/16

1/2

5/8

3/4

d
PP	UNC
d_s	最大值
	最小值
d_k	最大值
	最小值
k	最大值
	最小值
s	最大值
	最小值
k₁	最大值
	最小值

0.2500	0.3125	0.3750	0.4375	0.5000	0.6250	0.7500
20	18	16	14	13	11	10
0.260	0.324	0.388	0.452	0.515	0.642	0.768
0.213	0.272	0.329	0.385	0.444	0.559	0.678
0.594	0.719	0.844	0.969	1.094	1.344	1.594
0.563	0.688	0.782	0.907	1.032	1.219	1.469
0.145	0.176	0.208	0.239	0.270	0.344	0.406
0.125	0.156	0.188	0.219	0.250	0.313	0.375
0.260	0.324	0.388	0.452	0.515	0.642	0.768
0.245	0.307	0.368	0.431	0.492	0.616	0.741
0.124	0.124	0.156	0.156	0.156	0.218	0.218
0.093	0.093	0.125	0.125	0.125	0.187	0.187

①,最小螺紋長度:
螺紋的最小長度應等于螺栓基本直徑的兩倍加上0.25英寸（對于6英寸或更短的螺栓标稱長度），以及兩倍基本螺栓直徑加上0.50英寸（對于較長的标稱長度）。
标稱長度太短而無法容納最小螺紋長度的螺栓應為全螺紋螺栓。從頭部或頸部到第一個完整（完整）螺紋的長度不得超過2-1/2螺紋（尺寸小于等于1英寸）和3-1/2螺紋（尺寸大于1英寸）。

替代列表

ANSI/ASME B 18.5 - 2008 ANSI/ASME B 18.5 - 2012 ASME B 18.5 - 2012(2017)

引用參考

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 193 - 2003

普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)

GB /T 3106 - 2016

緊固件 - 螺栓、螺釘和螺柱 - 公稱長度和螺紋長度 (ISO 888:2012, MOD)

GB /T 12603 - 2005

金屬熱處理工藝分類及代号

GB /T 3 - 1997

普通螺紋收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)

GB /T 5779.1 - 2000

緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 一般要求

GB /T 5779.3 - 2000

緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 特殊要求

注：技術數據僅供參考，請以官方原件為準！
