首頁 產品與标準 JIS B 2808 (CL) - 2013 輕型卷制彈性圓柱銷 [Table 10]

輕型卷制彈性圓柱銷 [Table 10] JIS B 2808 (CL) - 2013

選擇規格尺寸 點擊↓

Φ1.5

Φ2

Φ2.5

Φ3

Φ3.5

Φ4

Φ5

Φ6

Φ8

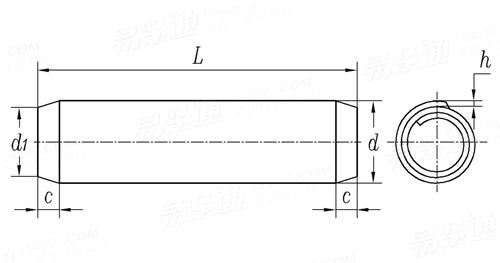

JIS B 2808 (CL) - 2013 輕型卷制彈性圓柱銷 [Table 10]

尺寸單位: mm
日标JIS B2808 (CL) - 2013 JIS2808 2808JIS 輕型卷制彈性圓柱銷 [Table 10]
JIS B 2808 (CL) - 2013 輕型卷制彈性圓柱銷 [Table 10]
掃一掃分享
單重計算 公差
公稱直徑
d
Φ1.5 Φ2 Φ2.5 Φ3 Φ3.5 Φ4 Φ5 Φ6 Φ8
d 最大值
最小值
d1 最大值
c
h
最小剪切載荷,雙面剪,kN 碳鋼和馬氏體不鏽鋼
奧氏體不鏽鋼
1.75 2.28 2.82 3.35 3.87 4.45 5.5 6.55 8.65
1.62 2.13 2.65 3.15 3.67 4.2 5.2 6.25 8.3
1.4 1.9 2.4 2.9 3.4 3.9 4.85 5.85 7.8
0.5 0.7 0.7 0.9 1 1.1 1.3 1.5 2
0.08 0.11 0.14 0.17 0.19 0.22 0.28 0.33 0.45
0.8 1.5 2.3 3.3 4.5 5.7 9 13 23
0.65 1.1 1.8 2.5 3.4 4.4 7 10 18
替代列表
JIS B 2808(CL) - 2005 JIS B 2808(CL) - 2013

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
注：技術數據僅供參考，請以官方原件為準！
