首頁 產品與标準 JIS B 2808 (CS) - 2013 标準型卷制彈性圓柱銷 [Table 9]

标準型卷制彈性圓柱銷 [Table 9] JIS B 2808 (CS) - 2013

選擇規格尺寸 點擊↓

Φ0.8

Φ1

Φ1.2

Φ1.5

Φ2

Φ2.5

Φ3

Φ3.5

Φ4

Φ5

Φ6

Φ8

Φ10

Φ12

Φ14

Φ16

Φ20

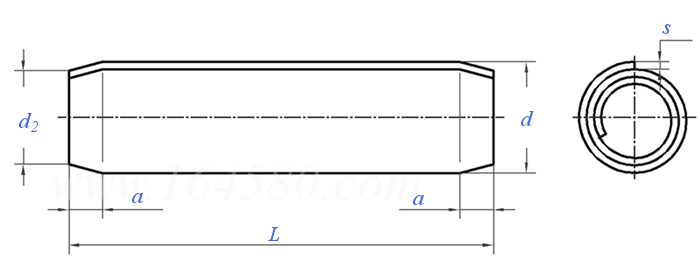

JIS B 2808 (CS) - 2013 标準型卷制彈性圓柱銷 [Table 9]

尺寸單位: mm
日标JIS B2808 (CS) - 2013 JIS2808 2808JIS 标準型卷制彈性圓柱銷 [Table 9]
模型下載
JIS B 2808 (CS) - 2013 标準型卷制彈性圓柱銷 [Table 9]
掃一掃分享
單重計算 公差
公稱直徑
d
Φ0.8 Φ1 Φ1.2 Φ1.5 Φ2 Φ2.5 Φ3 Φ3.5 Φ4
d 最大值
最小值
d2
a
s
最小剪切載荷,雙面剪,kN 碳鋼和馬氏體不鏽鋼
奧氏體不鏽鋼
0.91 1.15 1.35 1.73 2.25 2.78 3.3 3.84 4.4
0.85 1.05 1.25 1.62 2.13 2.65 3.15 3.67 4.2
0.75 0.95 1.15 1.4 1.9 2.4 2.9 3.4 3.9
0.3 0.3 0.4 0.5 0.7 0.7 0.9 1 1.1
0.07 0.08 0.1 0.13 0.17 0.21 0.25 0.29 0.33
0.4 0.6 0.9 1.45 2.5 3.9 5.5 7.5 9.6
0.3 0.45 0.65 1.05 1.9 2.9 4.2 5.7 7.6
公稱直徑
d
Φ5 Φ6 Φ8 Φ10 Φ12 Φ14 Φ16 Φ20
d 最大值
最小值
d2
a
s
最小剪切載荷,雙面剪,kN 碳鋼和馬氏體不鏽鋼
奧氏體不鏽鋼
5.5 6.5 8.63 10.8 12.85 14.95 17 21.1
5.25 6.25 8.3 10.35 12.4 14.45 16.45 20.4
4.85 5.85 7.8 9.75 11.7 13.6 15.6 19.6
1.3 1.5 2 2.5 3 3.5 4 4.5
0.42 0.5 0.67 0.84 1 1.2 1.3 1.7
15 22 39 62 89 120 155 250
11.5 16.8 30 48 67 / / /
替代列表
JIS B 2808(CS) - 2005 JIS B 2808(CS) - 2013

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
注：技術數據僅供參考，請以官方原件為準！
告訴我在“易緊通”看到，将給您優惠
史派洛工業固定器國際貿易(上海)有限公司
聯系人：徐女士   移動電話： 13761384016     電話：021-50461451分機3152 Email: 登陸後可見
材質：高碳鋼，鎳不鏽鋼，鉻不鏽鋼，合金鋼；規格範圍：φ0.8~20 mm；公稱長度：4~100 mm；表面處理：普通，加油，電鍍鋅，磷酸鋅，鈍化，無油。
