首頁 產品與标準 NF E 25-770 - 2007 卷制彈性圓柱銷

卷制彈性圓柱銷 NF E 25-770 - 2007

選擇規格尺寸 點擊↓

Φ0.8

Φ1

Φ1.2

Φ1.5

Φ2

Φ2.5

Φ3

Φ3.5

Φ4

Φ5

Φ6

Φ8

Φ10

Φ12

Φ14

Φ16

Φ20

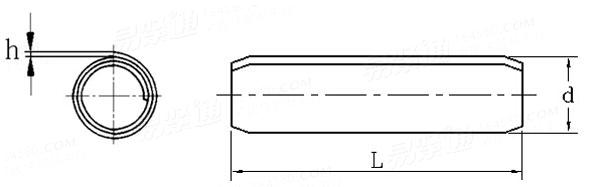

NF E 25-770 - 2007 卷制彈性圓柱銷

尺寸單位: mm
法國NF E25-770 - 2007 NF25-770 25-770NF 卷制彈性圓柱銷
NF E 25-770 - 2007 卷制彈性圓柱銷
掃一掃分享
單重計算 公差
公稱直徑
d
Φ0.8 Φ1 Φ1.2 Φ1.5 Φ2 Φ2.5 Φ3 Φ3.5 Φ4
d 最大值
最小值
h
0.91 1.15 1.35 1.73 2.25 2.78 3.3 3.84 4.4
0.85 1.05 1.25 1.62 2.13 2.65 3.15 3.67 4.2
0.07 0.08 0.1 0.13 0.17 0.21 0.25 0.29 0.33
公稱直徑
d
Φ5 Φ6 Φ8 Φ10 Φ12 Φ14 Φ16 Φ20
d 最大值
最小值
h
5.5 6.5 8.63 10.8 12.85 14.95 17 21.1
5.25 6.25 8.3 10.35 12.4 14.45 16.45 20.4
0.42 0.5 0.67 0.84 1 1.2 1.3 1.7

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
注：技術數據僅供參考，請以官方原件為準！
