開槽圓頭木螺釘 NF E 25-606 - 1985

選擇規格尺寸點擊↓

1.6

2

2.5

3

3.5

4

4.5

5

6

(7)

8

括号内尺寸為非優選

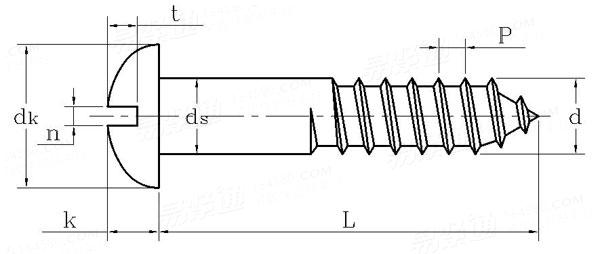

NF E 25-606 - 1985 開槽圓頭木螺釘

尺寸單位: mm

法國NF E25-606 - 1985 NF25-606 25-606NF 開槽圓頭木螺釘

NF E 25-606 - 1985 開槽圓頭木螺釘

掃一掃分享

單重計算公差

螺紋規格
d

1.6

2

2.5

3

3.5

4

4.5

5

6

(7)

8

P	螺距
d_s	最大值
d_s	最小值
d_k	最大值
d_k	最小值
k	最大值
k	最小值
n	公稱
	最大值
	最小值
t	最大值
t	最小值

0.8	1	1.25	1.5	1.5	1.75	2	2	2.5	3	3.5
1.6	2	2.5	3	3.5	4	4.5	5	6	7	8
1.2	1.6	2.1	2.6	3.02	3.52	4.02	4.52	5.52	6.42	7.42
2.8	3.5	4.5	5.5	6.5	7	8	9	11	12	14
2.5	3.2	4.2	5.2	6.1	6.6	7.6	8.6	10.5	11.4	13.3
1.2	1.6	2.2	2.5	2.5	3	3.5	4	4.5	5	5.5
0.9	1.3	1.9	2.2	2.2	2.7	3.2	3.7	4.2	4.6	5.1
0.4	0.5	0.6	0.8	1	1.2	1.2	1.2	1.6	2	2
0.6	0.7	0.8	1	1.2	1.51	1.51	1.51	1.91	2.31	2.31
0.46	0.56	0.66	0.86	1.06	1.26	1.26	1.26	1.66	2.06	2.06
0.5	0.6	0.75	0.85	1.2	1.3	1.3	1.4	1.6	2	2.3
0.32	0.4	0.5	0.6	0.9	1	1	1.1	1.2	1.6	1.8

螺紋長度b

-

-

-

-

-

-

-

-

-

-

-

引用參考

GB /T 922 - 1986

木螺釘技術條件

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 193 - 2003

普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)

注：技術數據僅供參考，請以官方原件為準！
