首頁 產品與标準 BS 1210 - 1963 開槽圓頭木螺釘 Table 8

開槽圓頭木螺釘 Table 8 BS 1210 - 1963

☆ 收藏

選擇規格尺寸 點擊↓

0#

1#

2#

3#

4#

5#

6#

7#

8#

9#

10#

12#

14#

16#

18#

20#

24#


尺寸單位: inch
英标BS 1210 - 1963 BS1210 1210BS 開槽圓頭木螺釘 Table 8
在線制圖

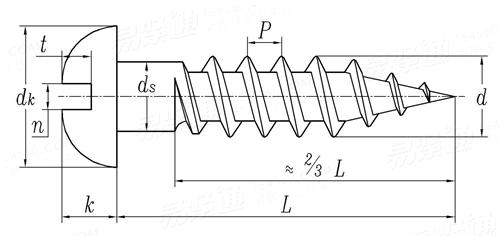

BS 1210 - 1963 開槽圓頭木螺釘 Table 8
掃一掃分享
公差
螺紋規格
d
0# 1# 2# 3# 4# 5# 6# 7# 8#
ds 公稱
最大值
最小值
PP
dk 最大值
最小值
k 最大值
最小值
n 最大值
最小值
t 公稱
0.060 0.070 0.082 0.094 0.108 0.122 0.136 0.150 0.164
0.061 0.073 0.085 0.097 0.113 0.127 0.141 0.155 0.169
0.058 0.067 0.078 0.090 0.104 0.117 0.131 0.145 0.159
30 28 26 24 22 20 18 16 14
0.116 0.140 0.164 0.189 0.215 0.241 0.267 0.293 0.319
0.108 0.132 0.154 0.179 0.205 0.231 0.256 0.281 0.306
0.045 0.053 0.062 0.071 0.081 0.090 0.100 0.109 0.118
0.040 0.048 0.056 0.065 0.073 0.082 0.090 0.099 0.107
0.023 0.028 0.033 0.038 0.040 0.045 0.050 0.050 0.055
0.016 0.021 0.026 0.030 0.032 0.035 0.040 0.040 0.045
0.025 0.030 0.034 0.040 0.045 0.051 0.056 0.063 0.068
螺紋規格
d
9# 10# 12# 14# 16# 18# 20# 24#
ds 公稱
最大值
最小值
PP
dk 最大值
最小值
k 最大值
最小值
n 最大值
最小值
t 公稱
0.178 0.192 0.220 0.248 0.276 0.304 0.332 0.388
0.183 0.197 0.225 0.253 0.281 0.309 0.337 0.393
0.173 0.186 0.212 0.238 0.266 0.294 0.322 0.378
12 12 10 9 8 7-1/2 7 6
0.345 0.372 0.424 0.476 0.529 0.58 0.632 0.743
0.331 0.357 0.407 0.457 0.508 0.557 0.607 0.714
0.127 0.136 0.154 0.171 0.190 0.207 0.226 0.265
0.116 0.125 0.142 0.159 0.176 0.192 0.210 0.246
0.055 0.060 0.065 0.075 0.075 0.085 0.085 0.095
0.045 0.050 0.055 0.065 0.065 0.075 0.075 0.085
0.074 0.079 0.091 0.103 0.114 0.126 0.137 0.161

同版本產品組 (6)

引用參考 (4)

GB /T 3098.25 - 2020
緊固件機械性能 不鏽鋼和鎳合金緊固件選用指南
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 922 - 1986
木螺釘技術條件
非合金鋼和低合金鋼和鑄鋼的硬度值轉換表
注：技術數據僅供參考，請以官方原件為準！
