首頁 產品與标準 BS 4174 - 1972 開槽盤頭自攻釘 [Table 16]

開槽盤頭自攻釘 [Table 16] BS 4174 - 1972

選擇規格尺寸 點擊↓

1/2

2#

4#

6#

8#

10#

12#

14#

16#

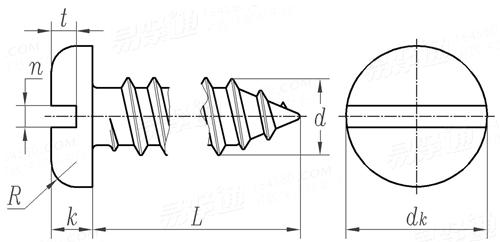

BS 4174 - 1972 開槽盤頭自攻釘 [Table 16]

尺寸單位: mm/inch
英标BS 4174 - 1972 BS4174 4174BS 開槽盤頭自攻釘 [Table 16]
BS 4174 - 1972 開槽盤頭自攻釘 [Table 16]
掃一掃分享
單重計算 公差
規格
1/2 2# 4# 6# 8# 10# 12# 14# 16#
dk （mm） 最大值
最小值
k （mm） 最大值
最小值
n （mm） 最大值
最小值
t （mm） 公稱
R （mm） 公稱
dk （in.） 最大值
最小值
k （in.） 最大值
最小值
n （in.） 最大值
最小值
t （in.） 公稱
R （in.） 公稱
- 4.24 5.56 6.86 8.18 9.47 10.8 12.5 15.62
- 3.94 5.21 6.5 7.77 9.07 10.34 12.01 15.09
- 1.35 1.73 2.08 2.44 2.79 3.18 3.66 4.52
- 1.14 1.47 1.83 2.16 2.51 2.84 3.3 4.11
- 0.79 0.99 1.22 1.37 1.52 1.7 1.9 2.13
- 0.58 0.79 0.99 1.14 1.27 1.42 1.63 1.83
- 0.68 0.89 1.12 1.32 1.55 1.75 2.01 2.44
- 0.89 1.07 1.17 1.32 1.55 1.98 2.21 2.51
- 0.167 0.219 0.270 0.322 0.373 0.425 0.492 0.615
- 0.155 0.205 0.256 0.306 0.357 0.407 0.473 0.594
- 0.053 0.068 0.082 0.096 0.110 0.125 0.144 0.178
- 0.045 0.058 0.072 0.085 0.099 0.112 0.130 0.162
- 0.031 0.039 0.048 0.054 0.060 0.067 0.075 0.084
- 0.023 0.031 0.039 0.045 0.050 0.056 0.064 0.072
- 0.027 0.035 0.044 0.052 0.061 0.069 0.079 0.096
- 0.035 0.042 0.046 0.052 0.061 0.078 0.087 0.099

采用标準

引用參考

GB /T 3098.5 - 2016
緊固件機械性能 - 自攻螺釘
GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
GB /T 5280 - 2002
自攻螺釘用螺紋
注：技術數據僅供參考，請以官方原件為準！
